12月18日消息，據《日經新聞》報道，日本晶圓代工初創企業Rapidus已成功開發玻璃基板面板級封裝（PLP）技術，計劃2028年投入量產，拉近與臺積電的差距。Rapidus計劃于SEMICON Japan 展會上，介紹其在玻璃基板面板級封裝（PLP）領域的最新進展。

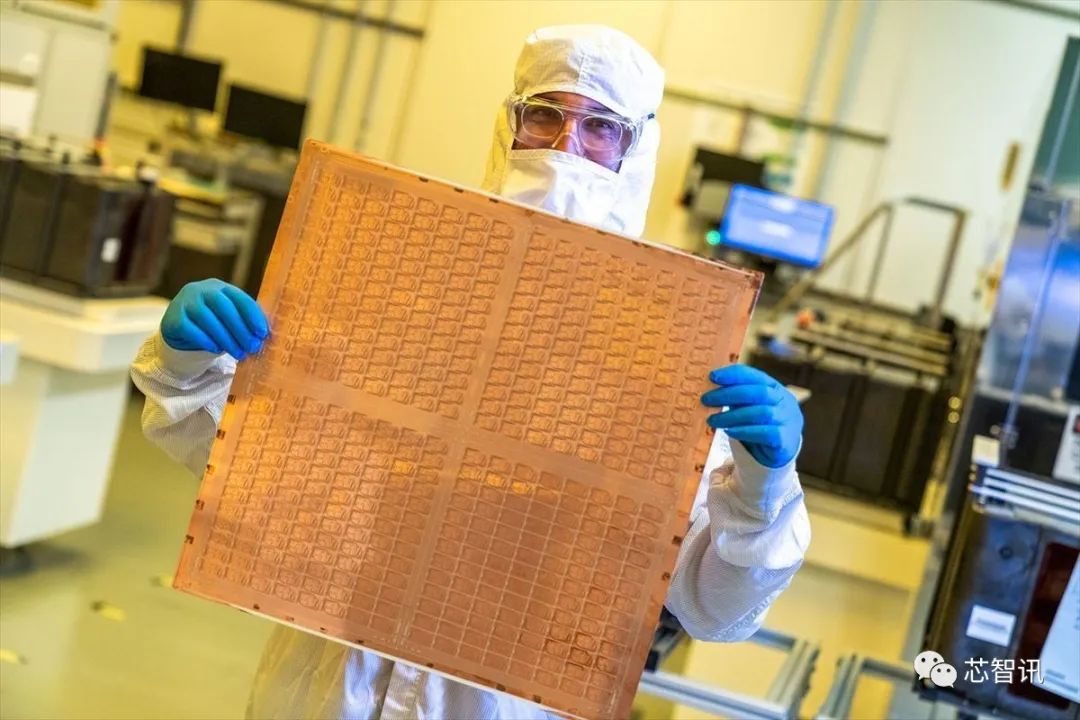

△資料圖：英特爾展示玻璃基板

報道稱，Rapidus 打造了全球首款以大型玻璃基板切割而成的中介層原型。所謂中介層，是用來承載AI加速器中的GPU與高帶寬內存（HBM），并負責各元件之間的互連。

目前的中介層大多是硅基材料，需要直徑300毫米的硅晶圓切割而成，由于中介層本身通常為方形，因此產生會浪費不少材料，綜合成本較高。相比之下，采用面板級工藝生產的玻璃基板，不僅尺寸可以更大、生產效率更高，且本身是矩形，切割產生的浪費也少。更為關鍵的是，玻璃基板的成本要遠低于硅晶圓。

此外，與目前業界主流的有機基板相比，玻璃基板擁有優秀的熱機械性能，熱膨脹（CTE）接近硅的同時，還可根據客戶設計進行調整開發，支持更高溫度下的先進的集成供電；玻璃本身的高剛性也使得其不易變形，可支持尺寸穩定性改進的特征縮放，也可以減少制程中產生的翹曲；玻璃優異的超光滑表面質量，有助于生產更精密的布線層線路；玻璃還擁有優越的電氣隔離特性，通過可調節的介電特性，可防止電信號互相干擾，實現優越的電氣隔絕效果，可以提升約10倍通孔密度；玻璃還支持比12英寸硅晶圓大外形尺寸；玻璃基板的高透明度也為未來實現光信號集成和高速信號傳輸?shù)於ɑA(chǔ)。

此前，全球半導體制芯片造商當中只有英特爾、臺積電、三星在積極研發玻璃基板，相關材料公司Absolix、三星電機、LG Innotek也在發力玻璃基板。AI芯片大廠AMD也積極推動玻璃基板技術的導入。

《日經新聞》報道稱，Rapidus 采用的是600×600毫米的方形玻璃基板，可大幅降低切割浪費，使單一玻璃面板可生產的中介層數量提升至原本的10倍。此外，Rapidus 原型中介層的表面積比其他中介層大30%至100%，可容納更大尺寸的芯片。

不過，玻璃基板的商用還面臨一些挑戰。比如，玻璃基板材質脆弱，在制程與運輸過程中容易破裂，且隨著面板尺寸放大，翹曲問題也更加明顯。而為了因應這些挑戰，Rapidus招募了曾任職夏普（Sharp）等日本顯示器大廠的工程師，并于6月在日本千歲市的自有設施潔凈室內，展開原型制作。

至于面板級封裝（PLP），是指在大型矩形面板上處理芯片封裝，而非傳統的圓形晶圓?，F(xiàn)階段，面板級封裝主要用于某些汽車、電源、射頻（RF）與可穿戴裝置的扇出型面板級封裝（FOPLP），但尚未普及。

相較于晶圓級封裝，面板級封裝可提供更高效率的制造流程及更大尺寸封裝，但目前還沒有高階半導體封裝設備能在面板上實現類似前段制程。而用于AI 與HPC 封裝的面板級封裝技術，英特爾與三星等大廠也仍處于開發階段。
