導語
受到魚類、鳥類和螞蟻等微小生物體協作操縱的啟發，研究人員開發了多機器人協作運輸系統（MRCTS）來運輸單個機器人無法處理的重型超大物體。然而，現有MRCTS主要在平坦路面上運輸，極少能在不平坦的道路上有效工作。清華大學劉辛軍教授研究團隊提出了一種基于履帶式移動機器人（TMR）的新型MRCTS，以提高地形適應性并擴展MRCTS的應用場景。
NOKOV度量動作捕捉系統在該研究中為新型多機器人協作運輸系統（MRCTS）在非平坦路面上的運動控制策略驗證提供了高精度數據支持。
一、研究背景：多機器人協同運輸系統
多機器人協作運輸系統（MRCTS）近年來成為機器人集群控制中的重要研究方向。傳統 MRCTS 多在平坦環境中驗證，面對戶外非結構化地形時，其協作穩定性、負載一致性和控制精度均會顯著下降。
清華大學劉辛軍教授團隊針對這一問題，提出了一種基于履帶式移動機器人（Tracked Mobile Robot，TMR）的新型 MRCTS，通過六自由度自適應關節設計和雙閉環運動學控制策略顯著增強系統的地形適應能力。相關研究成果已發表在 Frontiers of Mechanical Engineering。
為了驗證控制策略在真實場景下的性能，研究團隊采用 NOKOV度量動作捕捉系統獲取領導機器人實時三維位姿（真值數據），用于軌跡跟蹤誤差的分析與控制器性能評估。
二、研究亮點：結構、系統與控制框架創新
1. 研究團隊設計了一種新穎的六自由度被動自適應關節來連接履帶式移動機器人（TMR）和公共有效負載，使MRCTS獲得了適應不平坦路面起伏的變形能力，此外，自適應關節上的接觸傳感器可以測量機器人相對于物體的位置和方向，進行反饋控制，解決了機器人在室外定位的難題。
2. 提出了虛擬領導者和物理追隨者協作范例。虛擬領導機器人用于描述整個系統的運動并管理跟隨機器人，可避免由于物理領導機器人故障而導致整個系統的故障。此外，系統中的所有物理機器人都充當跟隨機器人，有助于啟動和維持運輸，提高運輸策略對物體質量的魯棒性。
3. 提出了一種新穎的雙閉環運動學控制框架，其中內環與跟隨機器人的運動控制相關，外環與虛擬領導機器人的運動控制相關。將兩種機器人的運動控制轉化為移動機器人的軌跡跟蹤控制問題。
三、實驗驗證：NOKOV度量動捕提供真實位姿數據支持
研究團隊進行了兩類關鍵實驗，驗證所提出的方法在真實環境中的有效性。
實驗一：圓形軌跡跟蹤（4 臺 TMR 搬運 60 kg）
使用 4 臺 TMR 協同搬運 60 kg 載荷
場地尺寸為 4.5 m × 4.5 m
NOKOV度量系統捕捉領導機器人實時三維位姿，用于反饋控制

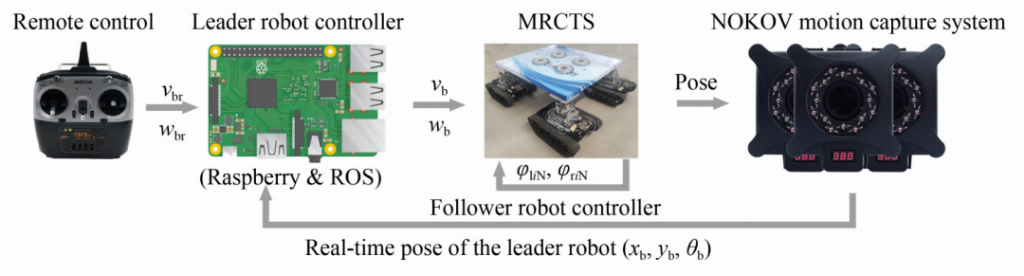

實驗設施和信息流
實驗結果：
軌跡誤差在有限時間內收斂到零，驗證了控制器的穩定跟蹤能力。
實驗二：非平整路面運輸（真實戶外地形）
系統在不平整路面運輸同等載荷60公斤
NOKOV 捕捉領導機器人實時位姿，跟隨機器人依據真實誤差進行軌跡調整
不平整路面搬運的實驗序列
實驗結果：
系統在起伏地形上保持穩定運輸，表現出優異的地形適應能力。
四、研究意義：為復雜環境下的多機器人運輸提供可參考技術路徑
該研究的主要貢獻包括：
證明了結構柔性（6-DoF 關節）對 MRCTS 地形適應性的顯著作用
通過虛擬領導者提高協作魯棒性，降低系統對單點故障的敏感性
通過雙閉環控制策略實現統一、可分解的控制框架
使用高精度真實位姿捕捉系統，NOKOV度量動作捕捉系統，對控制器進行量化驗證
這些貢獻為 MRCTS 在戶外運輸、應急救援、建筑施工等場景的實際部署提供技術參考。
五、 NOKOV度量動作捕捉的角色：復雜多機器人系統研究中的真實位姿基準
本研究中，NOKOV度量動作捕捉的關鍵作用包括：
獲取領導機器人三維位置與姿態的真實數據
用于評估控制算法性能與軌跡跟蹤誤差
為復雜地形下的運動控制研究提供高精度驗證手段
NOKOV度量動作捕捉系統獲取MRCTS領導機器人的實時位置和方向信息，用于反饋控制跟隨機器人的軌跡跟蹤，幫助驗證了所提出的運動學控制策略在真實環境中的性能和有效性。
在 MRCTS、無人機、車輛運動學等多體系統研究中，真實位姿測量是驗證控制方法的必要環節。清華大學提出的結構與控制雙創新，為 MRCTS 在復雜戶外地形中的穩定協作提供了新的解決思路。結合高精度位姿真值測量工具 NOKOV度量動作捕捉系統，該研究展示了從“實驗驗證”到“真實應用”更加可行的技術路徑。
六、關于新型多機器人協作運輸系統研究的FQA
Q1：什么是新型多機器人協作運輸系統（MRCTS）？
A1：新型 MRCTS 是由多臺機器人協同搬運同一重載物體的系統，通過結構與控制協同設計，實現單機器人無法完成的復雜運輸任務。
Q2：關于新型多機器人協作運輸系統的研究解決了傳統多機器人運輸?shù)哪男╆P(guān)鍵問題？
A2：主要解決了傳統 MRCTS 難以適應非平坦地形、協作穩定性不足以及對單一領導機器人依賴過高的問題。
Q3：履帶式移動機器人（TMR）在系統中有什么優勢？
A3：TMR 具備更強的越障能力和地形適應性，結合自適應關節設計，可顯著提升系統在復雜路面的穩定運輸能力。
Q4：NOKOV 度量動作捕捉系統在研究中發揮了什么作用？
A4：NOKOV 系統為機器人提供高精度真實位姿數據，用于驗證控制策略性能并量化軌跡跟蹤誤差。
七、論文信息
清華大學劉辛軍教授研究團隊提出了一種基于履帶式移動機器人（TMR）的新型MRCTS，以提高地形適應性并擴展MRCTS的應用場景。該研究成果以"Enhancing the terrain adaptability of a multirobot cooperative transportation system via novel connectors and optimized cooperative strategies"為題發表在Frontiers of Mechanical Engineering期刊。
引用格式
Liu Q, Gong Z, Nie Z, et al. Enhancing the terrain adaptability of a multirobot cooperative transportation system via novel connectors and optimized cooperative strategies[J]. Frontiers of Mechanical Engineering, 2023, 18(3): 38.
