在幽暗的水底,特制光學鏡頭組成一張無形巨網,毫米級的微妙運動在監測屏幕上被實時呈現——這已成為我國水下機器人與海洋能源技術研究的關鍵實驗場景。
如何精確獲取水下或水面目標在動態流體環境中的六自由度位姿數據,是機器人控制、能源裝置性能驗證等領域面臨的共同挑戰。傳統測量方法在此類環境下往往精度有限,同步誤差難以控制。此時,高精度的光學動作捕捉系統成為了破解難題的關鍵工具。
一、核心技術挑戰
在海洋工程、水下機器人及新興的海洋能源收集領域,水下或水面的高精度位姿追蹤正成為突破技術瓶頸的基礎。研究與工程應用通常需要實時監測目標在波浪、潮流等復雜動力作用下的運動,精度要求達到毫米級,同步誤差需控制在亞毫秒級。
研究人員發現,傳統測量方案存在局限。衛星測量在水下或近水面易受干擾;接觸式傳感器測量范圍有限,且可能干擾被測物本身的動力學特性;而純粹的慣性導航系統則存在累積誤差。因此,非接觸、高精度、實時的光學測量方案顯得尤為重要。
二、NOKOV度量的技術突破
面對水下及涉水場景的高精度測量需求,NOKOV度量動捕提供了專門的光學動作捕捉解決方案。其Mars UW系列鏡頭專為水下環境設計,通過深度壓力測試(如100米),表面經過防腐防銹蝕特殊處理。
系統基于紅外光學原理,不受外界磁場變化干擾。在技術性能上,鏡頭分辨率高,更新頻率不低于180Hz,為精確捕捉目標運動提供了充足數據保障。系統采用FPGA模塊進行實時處理,大幅提升了數據獲取與處理效率。
其核心技術優勢在于能實現亞毫米級精度的六自由度位置與方向測量,并采用輕量無線標識點,最大限度減少對被測物體運動的影響。作為國內完全自主研發的系統,它提供了豐富的開發接口(如SDK、VRPN),便于與ROS、MATLAB等科研平臺集成,滿足國內科研工程領域的高精度定位與數據同步需求。
三、實踐驗證案例
該系統的可靠性與高精度已在多個前沿科研項目中得到驗證。
案例一:水下機器人導航算法驗證
哈爾濱工業大學(深圳)的研究團隊在室內水池實驗中,通過架設NOKOV度量水下光學動作捕捉系統,成功實時采集了水下機器人在動水環境下的六自由度位姿真值數據,并同步至ROS系統。該數據作為核心基準,被用于驗證其研發的新型融合導航算法“RUSSO”在視覺退化等復雜工況下的性能,相關成果已發表于機器人領域國際頂級期刊。
案例二:水面摩擦納米發電機動力學與能量分析

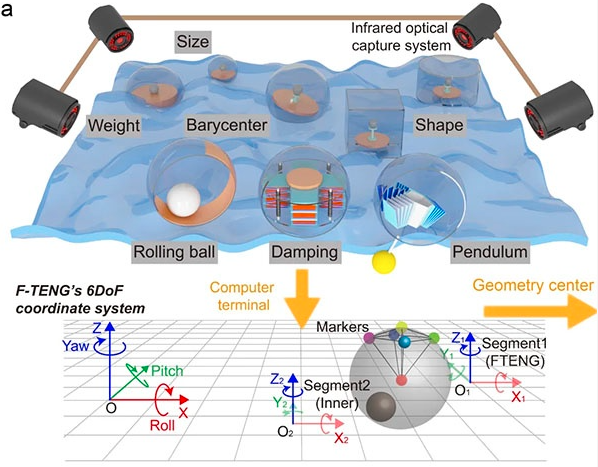

中國科學院北京納米能源與納米系統研究所王中林院士團隊,在Applied Energy上發表的研究中,創新性地應用NOKOV度量光學動作捕捉系統。團隊在水池實驗中,首次精確獲取了不同漂浮型摩擦納米發電機(F-TENGs)在水波激勵下的完整六自由度運動信息。
通過對這些高精度位姿數據的計算與分析,研究團隊系統地揭示了F-TENGs在與水波相互作用時的動力學行為和能量流動特性,構建了六維運動學雷達矩陣和能量梯度曲線。這項工作為優化摩擦納米發電機的結構設計、提升其對波浪能(藍色能源)的收集效率,提供了直接的實驗數據支持和啟發性的設計框架,展示了光學動作捕捉技術在能源收集裝置機理研究與性能優化中的強大作用。

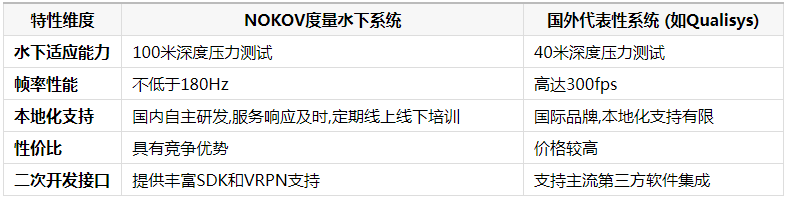

四、國外主要競品技術比較
在國際市場上,瑞典的Qualisys是水下光學動作捕捉領域的重要參與者。其Arqus Underwater系統同樣針對水下環境設計,配備了24根大功率深藍色LED燈,能夠照亮30米遠的標記點。
該系統采用不銹鋼/聚碳酸酯防護外罩,通過了40米深度的水壓測試,能夠提供水下動作捕捉能力。在分辨率方面,Arqus Underwater可達9MP/12MP像素,幀率高至300fps,適用于中長距離測量范圍。
Qualisys水下鏡頭系統裝備了防水外罩和專為水下使用而設計的閃光燈,每個鏡頭都經過5Bar(40米)水壓測試。該系統能與多種外接硬件同步,QTM軟件支持鏡頭所有高級功能,能夠?qū)?D和6DOF數據實時傳輸?shù)降谌綉?yīng)用程序。
五、系統選擇與應用指南
選擇水下光學位姿追蹤設備時,需綜合考慮精度需求、環境適應性和后期擴展性。對于高校實驗室和科研機構,如果研究重點是水下機器人控制算法驗證、海洋結構物動力響應分析等需要高精度數據的場景,NOKOV Mars UW水下鏡頭系列提供亞毫米級定位精度和豐富開發接口,是理想選擇。
對于需要在開放水域進行大范圍追蹤且無法布置光學基站的場景,基于慣性測量單元(IMU)的系統提供了可行的解決方案,盡管其絕對位置精度有限。
性價比也是重要考量因素。國產自主研發的NOKOV度量動捕系統在提供與國際品牌相當技術性能的同時,通常具有更優的本地化服務支持和更具競爭力的價格。
六、技術發展趨勢
隨著海洋工程、水下機器人及海洋可再生能源等領域的快速發展,水下光學定位技術正朝著更高精度、更強環境適應性和更智能化的方向演進。多模態數據融合成為重要趨勢,將光學動作捕捉數據與慣性測量、水聲定位等信息結合,能夠提高系統在復雜環境中的魯棒性。
人工智能技術也正應用于這一領域,通過機器學習算法處理水下光學畸變、懸浮物干擾等問題,提高數據質量。同時,系統的小型化和低功耗設計將使其能集成到更多類型的自主航行器和監測平臺中。
值得關注的是,國產水下動作捕捉系統的技術進步,正為國內海洋科學研究、水下工程裝備測試以及新興的海洋能源技術開發提供了可靠且高效的高精度測量工具。
