imec宣布取得兩項High NA EUV光刻突破性成就

2025-09-30
來源:芯智訊
關鍵詞: IMEC 光刻機 HighNAEUV

近日,在美國加利福尼亞州蒙特雷舉辦的 “2025 SPIE 光掩模技術 + EUV 光刻會議上”,比利時微電子研究中心 展示了單次打印High NA EUV 光刻的兩項突破性成就:

(1)間距為 20nm 的線結構,尖端到尖端臨界尺寸 (CD) 為 13nm,適用于鑲嵌金屬化;


(2)使用直接金屬蝕刻 (DME) 工藝獲得的 20nm 間距 Ru 線的電氣測試結果。


imec稱,這些結果部分得益于歐盟的NanoIC 試驗線,不僅標志著推進高 NA EUV 圖案化單次打印能力的重要里程碑。它們還強調了 imec-ASML 合作伙伴關系在推動更廣泛生態系統方面的關鍵作用,該生態系統推動高 NA EUV 向大批量制造過渡,解鎖 2nm 以下邏輯技術路線圖。

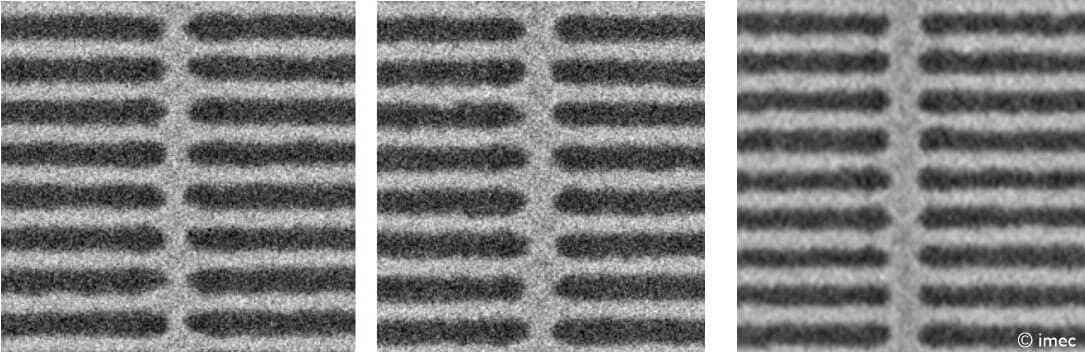

繼2025年2月在SPIE先進光刻與圖案技術大會上展示20nm間距金屬化線結構后,imec如今通過單次曝光高數值孔徑EUV光刻工藝,實現了20nm間距線結構,其點對點(T2T)臨界尺寸(CD)達到13nm。對于13nmT2T結構,測量結果顯示其局部CD均勻性(LCDU)低至3nm,標志著業界的一個里程碑。該結果采用金屬氧化物光刻膠(MOR)獲得,并與底層、照明光瞳形狀和掩模版選擇共同優化。

imec 計算系統擴展高級副總裁Steven Scheer表示:“與多重曝光相比,采用單次High NA EUV 光刻技術實現這些邏輯設計可減少處理步驟,降低制造成本和環境影響,并提高產量。這些結果支持鑲嵌金屬化技術,這是互連制造的行業標準。T2T 結構是互連層的重要組成部分,因?yàn)樗鼈冊试S中斷一維金屬軌道。為了滿足 20nm 金屬間距的邏輯路線圖,T2T 距離預計將縮小到 13nm 及以下,同時保持功能性互連。進一步縮小 T2T 尺寸的開發工作正在進行中,11nm T2T 已取得可喜的成果,并將結構轉移到底層硬掩模中,從而實現真正的(雙)鑲嵌互連?!?/p>

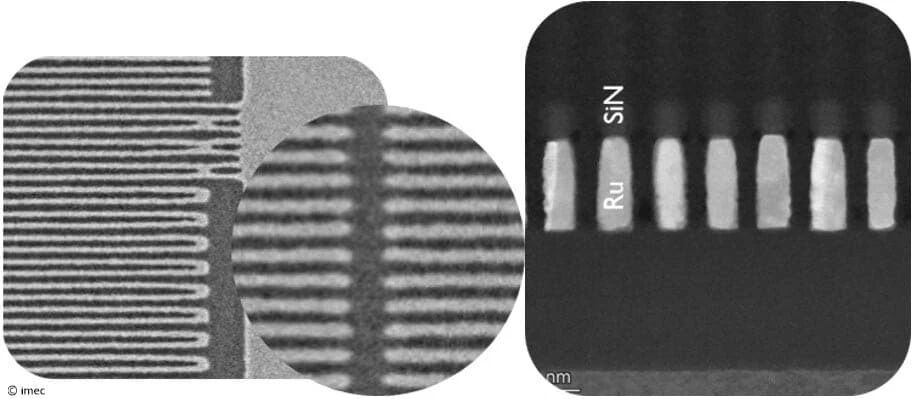

為了實現20nm以下的金屬化,業界可能會轉向其他金屬化方案。作為第二項成果,imec展示了釕(Ru)直接金屬蝕刻(DME)與單次曝光高數值孔徑EUV光刻技術的兼容性。我們實現了20nm和18nm間距的釕線,包括15nm T2T結構和低電阻功能互連。對于20nm間距的金屬化線結構,獲得了100%的電測試良率。

Steven Scheer 表示:“在荷蘭費爾德霍芬 (Veldhoven) 設立 ASML-imec 高數值孔徑 EUV 聯合實驗室后,imec 及其合作伙伴生態系統在推進高數值孔徑 EUV 光刻技術方面取得了長足進步,并推動行業邁入埃級時代——這得益于三年的生態系統建設。此次成果標志著一個新的里程碑,彰顯了 imec 在光刻研發領域的領導地位。這些成果在實現《歐洲芯片法案》中關于支持 2nm以下邏輯技術節點的目標方面也發揮著關鍵作用。我們將與 imec-ASML 高數值孔徑 EUV 生態系統(包括領先的芯片制造商、設備、材料和光刻膠供應商、掩模公司以及計量專家)密切合作,持續共同優化High NA EUV 光刻和圖形化技術,以支持邏輯和存儲器的發展路線圖?!?/p>
