對于許多汽車環境中的應用與ECU來說，由電池及發電機所提供的電壓會有不足的問題，首先必須轉換至正確的電壓水平。一般會使用DC/DC切換式電壓調整器與線性穩壓器來達成這個目標。本文將著重于切換式穩壓器的討論，因?yàn)榫€性方案無法產生高于輸入電壓的輸出電壓。
最常使用的拓樸為降壓轉換器(圖 1)，只需要單一電感以及一組二極管與開關，就可以達成切換式DC/DC方案中最簡單、最節省成本的選擇之一。然而唯一的缺點是，這種方法只能產生低于輸入電壓的輸出電壓。 如果輸出電壓需要高于輸入電壓，可以使用「反向」拓樸或升壓轉換器(圖 2)。這種拓樸所需的組件相似，但是可以產生高于輸入電壓的輸出電壓。
圖 1：基本的降壓轉換器
圖 2：基本的升壓轉換器
由于汽車板網電壓的變動幅度相當大(啟動時可低至 3.5V，在箝位負載突降期間也可高至 45V)，因此在有些ECU的應用中，一定會產生輸入與輸出電壓互相跨越的情形。啟動過程中(發動引擎)絕不允許突然失能，特別是動力系統應用或某些導航及信息娛樂系統，這個問題可以透過使用返馳轉換器或SEPIC 拓樸得以解決，不過所需變壓器型電感的額外成本及空間較大，對客戶來說較不具吸引力。
即使輸入電壓跨越了輸出電壓值，升降壓拓樸仍然可以提供穩定的輸出電壓，并兼具只使用單一線圈的簡單設計，在同一個拓樸中，結合了降壓與升壓轉換器。兩種不同模式間的無縫轉換，可以在所有輸入電壓狀況下，產生穩定不中斷的輸出電壓。
圖 3：異步升降壓轉換器
在此結合了兩種不同的拓樸，因此相較于使用一組開關及二極管的單純降壓或升壓方式，異步升降壓轉換器需要使用兩組開關及二極管(圖 3)。為了提升整體效能，可以用開關取代二極管， 現在的拓樸結合電感看起來類似于完整的 H 橋(圖 4)。
圖4 開關取代二極管
這些裝置的一般功能，可再細分為三種操作模式:
1.輸入電壓高于輸出電壓時的降壓模式
2.輸入電壓低于輸出電壓的升壓模式
3.輸入電壓在輸出電壓范圍中的轉移
降壓模式操作
在降壓模式中的操作，輸入電壓一定高于輸出電壓，在功能上類似于基本的降壓拓樸。在降壓模式中，轉換器的升壓開關(B1 與 B2)不會進行切換，B1 開關一定處于關閉狀態，這樣可讓電流由電感流至輸出電容器。B2 開關一定要開啟，以免造成輸出至接地 (GND) 的短路。
在切換為「導通時間」時，會關閉 A1 開關，以對電感充電(圖 5)。在此周期中，電流由輸入處流經 A1 開關、線圈以及 B1 開關，并進入輸出電容器。
圖 5：導通階段的降壓轉換器電流流向
在周期的第二階段中(關閉時間)，A1 開關會開啟，A2 開關則會關閉(圖 6)。充磁線圈會迫使電流由 GND 流經 A2 開關、線圈、B1 開關，然后進入輸出電容器(又稱為飛輪)。
圖 6：飛輪階段的降壓轉換器電流流向
在異步拓樸中，以二極管取代了 A2 開關作為被動飛輪組件。這可減少驅動器與場效晶體管 (FET) 的使用數量，但是也降低了轉換器的效能。在此操作中的切換負載周期，其依據為方程式 1 所示的輸入輸出電壓比。

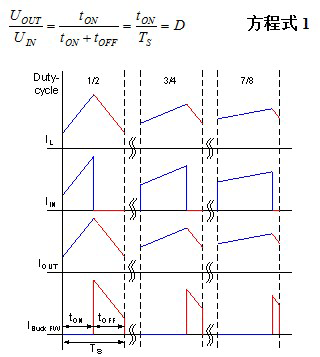

圖 7：降壓切換階段的電流波形 升壓模式操作
在升壓模式操作中，輸入電壓一定低于輸出電壓，裝置會以基本的升壓拓樸操作。轉換器的降壓開關(A1 與 A2)不會在此模式中進行切換。A1 一定會關閉，讓電流由輸入流至電感;A2 一定要開啟，以免造成輸入至 GND 的短路。
在切換為「導通時間」時，會關閉 B2 開關，以對電感充電(圖 8)。在此周期中，電流由輸入處流經 A1 開關、線圈以及 B2 開關，并進入 GND。

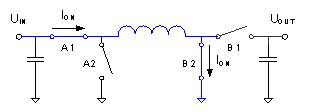

圖 8：導通階段的升壓轉換器電流流向
在周期的第二階段中(關閉時間)，B2 開關會開啟，B1 開關則會關閉(圖 9)。充磁線圈會迫使電流由輸入處流經 A1 開關、線圈、B1 開關，然后進入輸出電容器。

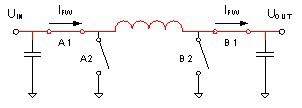

圖 9：飛輪階段的升壓轉換器電流流向
在異步拓樸中，以二極管取代了 B1 開關作為被動飛輪組件。最后結果與「降壓模式操作」中說明的內容相同。在此操作中的切換負載周期，其依據為輸入輸出電壓比(方程式 2)。

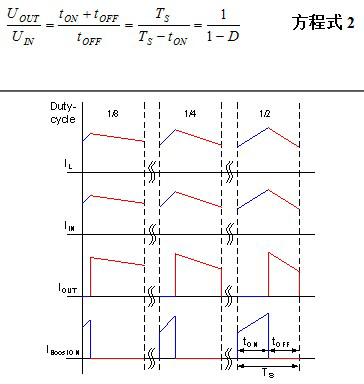

圖 10：升壓切換階段的電流波形
轉移操作
如果輸入與輸出電壓非常接近，單獨使用基本的降壓或升壓模式，都無法維持由封閉回路控制的穩定輸出電壓。一項可能的作法，就是在特定的輸入電壓水平，切換不同模式(為了穩定性，電壓閾值具有磁滯現象)。另一種方式可能要以交替切換頻率周期的做法，共同操作降壓與升壓模式，以確保穩定的輸出電壓及良好的瞬時響應。

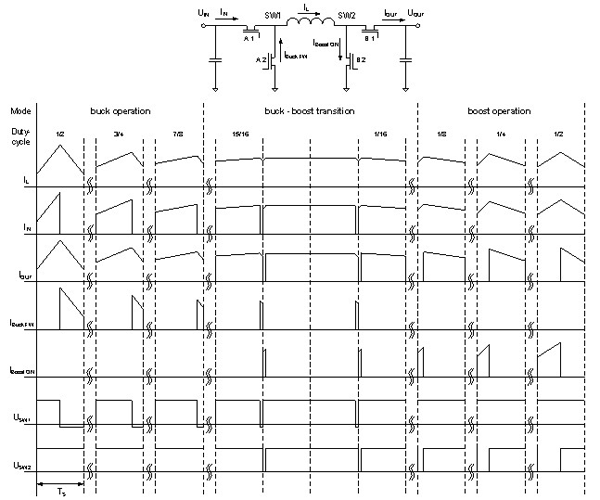

圖 11：不同操作階段與模式中的電流及電壓波形
結論
很多產品可以協助客戶解決 12V 板網電壓范圍寬廣延伸的挑戰，如冷啟動狀況、負載突降，或電池耗盡等等。例如TI的TPIC74100 這類完全整合的 5V 1A 升降壓轉換器，可以維持穩定的輸出電壓，也不需要昂貴笨重的變壓器型電感，因此可以確保應用裝置在各種電池電壓的狀況下，進行完整操作。
