12月2日消息，臺積電此前在歐洲OIP 論壇公布了一項重大技術展示，世芯（Alchip）與Ayar Labs 聯手推出一款完全整合的封裝內光學I/O 引擎，這項解決方案采用臺積電的Compact Universal Photonic Engine（COUPE）平臺，為下一代AI 芯片帶來了革命性的光學連接能力。

讓中小企業輕松擁有光學I/O以填補市場空白

根據公布數據顯示，臺積電的這套全新的光學I/O解決方案具有極高的市場意義。臺積電于2024年推出COUPE框架時，主要目標客戶是大型芯片開發商，例如AMD或Nvidia，這些公司有能力自行設計電子集成電路（EIC）和光子集成電路（PIC），再由臺積電負責制造。

然而，許多定制化加速器的設計者通常缺乏垂直整合資源，他們不像英偉達那樣能通過其NVL72、NVL144和NVL576等平臺，控制從計算到擴展連接的整個技術堆棧。這些設計者更傾向于最大限度地授權現有技術，然后專注于開發使自家解決方案與眾不同的智慧財產（IP）。

世芯與Ayar Labs共同發布的這個產品化（production-ready）光學子系統，正是為了解決這一資源門坎。它使較小的芯片設計商能夠相對輕松地為其芯片添加光學連接能力，而無需像自行開發那樣預先投入數千萬美元的高昂成本。

三芯片小芯片構架實現極致整合

這項解決方案的關鍵在于其精密的協同封裝設計，它結合了Ayar Labs的硅光子TeraPHY集成電路（IC）、世芯的電氣界面晶粒、以及一個可拆卸的光纖連接器。具體而言，這個光學I/O子系統是一個整合看三個芯片的小芯片（chiplet）協同封裝構架，包含以下核心組件：

世芯協助定制的轉換器小芯片：此芯片負責加速器的UCIe-A界面，它通過UCIe-S（串流）實施各種擴展協議，包括UALink、PCIe、Ethernet和SUE。值得注意的是，世芯的轉換器還具有高度的彈性，能夠承載非UCIe協議，將其封裝在UCIe物理界面上，因此可與使用專有協定的計算晶粒配合使用。
世芯EIC（電子集成電路）：此組件提供低功耗的SerDes（串行器/解串器）、調變驅動器、時脈和控制功能。

Ayar Labs TeraPHY PIC（光子集成電路）：這是光學的核心，它使用硅光子技術來執行光學調變和偵測。PIC采用微環構架（microring architecture），并且為了便于制造，配備了可拆卸的光纖連接器。

單加速器帶寬超過100Tb/s達到性能飚升

在性能方面，世芯與Ayar Labs的整合式光學I/O展現了極致的擴展能力（extreme scale-up）。該子系統可達成高達100Tb/s的帶寬，并且支持每個加速器設備擁有超過256個光學端口。這種連接規模使得數百個處理器能夠跨越多個機架進行連接，并能被操作為單一的大型處理器。

另外，該系統還針對不同的延遲需求，該光學子系統提供了兩種主要的連接選項。首先是PAM4 CWDM，這種模式的跳躍延遲（per hop）約為100~200奈秒，位錯誤率（BER）小于10??。另外，提供DWDM快速跟隨器（fast-follower）部分，這種模式的延遲極低，跳躍延遲僅需20–30奈秒，位錯誤率小于10?12。因此，除了處理器之間的超大規?；ミB外，可以預見的世，該解決方案將能應用于內存擴展上。

參考設計展示多場景應用

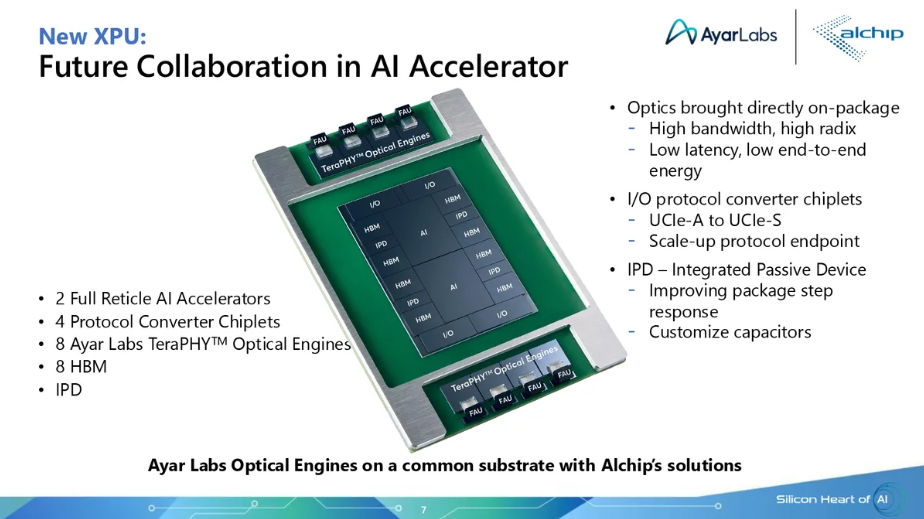

為了具體展示該技術的整合潛質，相關的參考設計展現了高度復雜的系統配置。該設計包括兩塊全光罩加速器晶粒、八個HBM（高頻寬內存）堆疊、四個協定轉換器小芯片，以及八個Ayar Labs TeraPHY光學引擎。所有這些組件都安裝在一個基板上，并整合了用于確保電源完整性的被動元件。

世芯的系統圖也詳細展示了該平臺可應用的多種連接情境，涵蓋了XPU（通用處理器）至XPU、XPU至交換機、以及交換機至交換機的互連。這些應用情境表明，該解決方案不僅限于芯片內通信，更能有效地建立起具備高帶寬、低延遲和高能源效率的機架級甚至多機架級連接能力，甚至能實現光學內存擴展。

整體來說，通過采用以小芯片形式銷售的世芯子系統，AI加速器的開發商將能獲得過去只有少數頂級公司才有能力自行開發的超高帶寬連接方案。這項技術的普及，將加速整體AI運算硬件生態系統的發展與創新。
