四象限模擬乘法器是模擬信號處理系統中的重要組成單元，它被廣泛地應用于鎖相環、頻率變換、調制與解調、自適應濾波等許多模擬信號處理電路中。目前，適應于低壓工作的CMOS四象限模擬乘法器由6個級聯的兩輸入組合結構單元(Combiner)組成，這種結構已廣泛應用于射頻電路中，它的NMOS管分別對源漏相接，且通過負載電阻R直接到電源。因它的輸入電壓可直接控制晶體管電流，因而該乘法器工作所需要的電源電壓很小，其最小的電源電壓是NMOS柵源電壓與負載電阻上的壓降之和。但是這種乘法器結構含有較多的電流支路，電阻也相對較多，一定程度上增加了版圖的面積和功耗，最重要的是該結構對MOS管的匹配有嚴格要求，否則線性度很難保證，這樣也就對制造工藝提出了較高的要求。針對這一缺點，本文提出了一種新型模擬乘法器結構，它采用減法電路來提高電路的線性度。
1 電路工作原理
1．1 設計思路
圖1給出適應于低壓工作的CMOS四象限模擬乘法器結構(Cornbiner)。它的輸出電壓為：
輸出電壓：
式中：V1=Vx+v1；V2=Vx-v1；V3=Vy+v2；V4=Vy-v2；Vx，Vy是共模電平，v1，v2是差模電平；KN是晶體管的跨導參數；VTN是NMOS的閾值電壓。
本文提出的新型模擬乘法器結構基于MOS管工作在飽和區的平方律特性實現了乘法運算，不僅省去圖1所示乘法器電路中的多個電阻，也減少了電路的面積和功耗，最重要的是降低了晶體管對匹配的嚴格要求，因此可以提高電路的線性度。

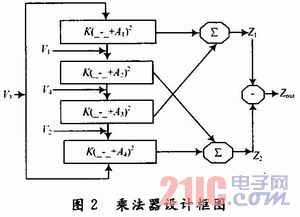

圖2所示為該乘法器電路的設計框圖。由圖可知，
不管A1，A2，A3，A4是常數或者與輸入信號有關，假設A1=A2=A3=A4，Vidl=V1-V2，Vid2=V3-V4，最后的差分輸出：
這樣最終就實現了乘法運算功能。
1．2 電路實現
式(2)與式(3)中的平方運算可以由4個工作在飽和區的NMOS管實現，平方項中的減法運算可以由減法電路實現，如圖3所示。
由圖3可知，Vz與Vx之差就是Mx管的柵源電壓，而且Mx管的柵源電壓大小與輸入電壓Vy有關。假設Mx管與My管參數一樣，有：
這里VTP是PMOS的閾值電壓。由式(2)與式(3)相減，得：
將這種減法電路和4個工作在飽和區的NMOS管相結合，得到一種新型的CMOS四象限模擬乘法器，如圖4所示。
如上述，定義圖4中2個差分輸入對分別為Via1=V1-V2；Vid2=V3-V4，輸出端Vo1，Vo2。為了使電路工作在飽和區，最小的電源電壓必須滿足：
式中：VEFFP為PMOS管的飽和壓降。
對于深亞微米級CMOS工藝，一般PMOS管的閾值電壓絕對值可低至0．6 V以下，因此只要合適選擇晶體管尺寸，電路工作的電源電壓可低至1 V。
利用式(7)，輸出端Vo1，Vo2的輸出電壓：
最終輸出Vo，由式(6)、式(7)相減可得：
由輸出式(11)可知，該乘法器的輸出增益僅由負載電阻R，以及M9～M12晶體管的跨導參數決定。相比圖1所示電路結構，節約4個電阻，減少了版圖面積，電路結構更為簡單。
2 電路仿真與分析
對圖4所示乘法器使用HSpice仿真軟件進行仿真，其中MOS晶體管模型參數由典型0．18 μm CMOS工藝提供。電源電壓為1．8 V，仿真結果顯示，在1．8 V的工作電壓下，該乘法器靜態功耗可低至80μW，其線性輸入范圍達到±0．3 V，-3 dB帶寬可達到1 GHz。
為合理比較圖1和圖4所示兩種乘法器性能，將它們靜態功耗和轉換增益設為一致。晶體管參數設置如下：
其中2個電路靜態電源功耗均設為195μW；圖1中，Vid1，Vid2的共模電平設為0．66 V；圖4中，Vid1的共模電平設為0．6 V，Vid2的共模電平設為0．2 V。

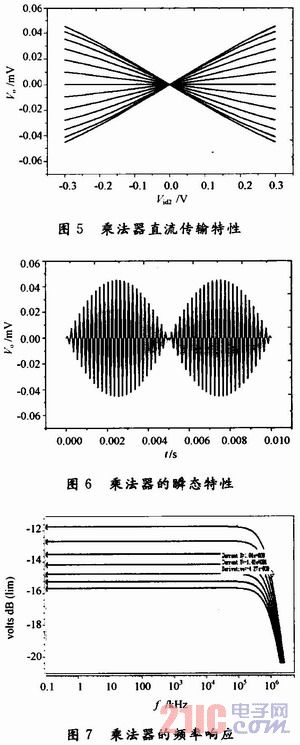

如圖5所示：Vid1=±0．3 V，Vid2的輸入范圍也是-0．3～+0．3 V，且以50 mV的步長變化?？梢钥吹綄τ谡麄€輸入動態范圍，電路保持很好的線性度。
圖6所示該乘法器用作調幅電路。在Vid1端輸入一個幅值0．3 V，頻率5 kHz的正弦載波信號，Vid2端輸入一個同樣幅值，頻率100 MHz的正弦調制信號，得到一個完整的正弦包絡。
如圖7所示：固定V2，V3，V4輸入不變，對V1以0．05 V步長進行DC掃描，掃描范圍0．45～0．75 V。得到的-3 dB帶寬為1 GHz?？梢?，圖4所示乘法器頻率特性良好，帶寬較寬，可以處理較高頻率信號。

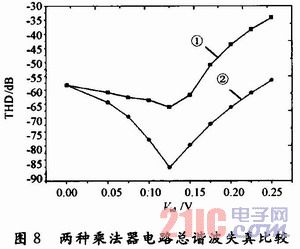

圖8是該乘法器電路THD仿真結果；圖4中在Vid2加上頻率100 kHz，幅度變化的正弦信號，Vid1固定在0．6 V；圖1中在Vid2加上頻率100 kHz相同幅度變化的正弦信號，Vid1固定在0．6 V，圖中折線①代表圖1乘法器的仿真結果，折線②代表圖4乘法器的仿真結果，可以明顯看出，對于同樣的輸入，圖4所示乘法器失真更小，線性度更好。整體來說，本乘法器較好的完成了對模擬信號的相乘處理功能，在整個線性輸入范圍內都表現出完好的線性相乘結果，較高的線性度以及較大的-3 dB帶寬，并經仿真驗證成功，可能存在的不足之處在于其線性輸入范圍有待進一步提高。
3 版圖設計
使用0．18 μm CMOS工藝技術，對圖4電路設計版圖。與一般的低壓CMOS四象限模擬乘法器電路(圖1)相比，版圖設計時最顯著的提升就是節約4個電阻的版圖面積，如果工藝中包含高阻值的電阻類型，這種優勢就更為突出。
4 結語
本文提出了一種結構簡單的高線性CMOS四象限模擬乘法器，該乘法器基于交叉耦合平方電路結構并采用減法電路來實現。HSPICE仿真結果顯示，該乘法器功耗可低至80μW，其線性輸入范圍達到±0．3 V，-3 dB帶寬可達到1 GHz。在同樣的電源電壓和功耗條件下，相比于圖1所示的乘法器，最突出的優點是線性度得到顯著改善。在要求低高線性的高頻模擬信號處理系統中該乘法器有望得到廣泛應用。
