1 引言
以往研制的高壓脈沖發生器采用V型管作為高壓脈沖形成級，該管為冷陰極結構形式，一般工作電壓在10～15kV范圍內，輸出高壓脈沖相對外觸發的延時隨直流供電電壓的不同而有較大變化，抖動也較大，且長時間工作后，延時和抖動都要增大。
用于觸發Marx發生器及高電壓脈沖觸發裝置需要更高的高壓觸發脈沖，且需在5～30kV范圍內連續可調，具有前沿快、延時準確穩定、抖動小、抗干擾能力強等性能。
設計高壓脈沖形成級是本機的重點，關鍵是選擇能滿足本機各項技術指標要求的高電壓、大電流、快速開關管。
為了提高觸發系統的延時精度，采用精度為10ns的數字延時單元，延時在10ns～99μs范圍，步進10ns，以CPU8031為控制核心的集成電路實現人機對話，增強可靠性和先進性。
直流高壓供電采用DC／DC變換技術，封裝在金屬盒內，實現了電源小型化，增強了抗干擾能力。
2 發生器的構成及其工作原理
2.1 高壓脈沖發生器結構
延時可控高壓脈沖發生器結構框圖如圖1所示，是由外觸發控制電路、單片機控制電路、延時電路、驅動電路、直流高壓電路及高壓脈沖形成及輸出電路等組成。
圖1 高 壓 脈 沖 發 生 器 組 成 框 圖
外觸發控制電路是將外觸發信號通過內部的比較器進行電壓比較，再通過光電隔離器使外觸發信號的地與控制線路的地分開，以屏蔽和減弱外界的電磁干擾及地干擾，增強本機的抗干擾能力。
單片機控制電路、延時電路是通過單片機實現人機對話，來預置延時電路的延時時間，達到延時可控目的。
驅動電路是將延時電路輸出幅度較低的脈沖信號變?yōu)檩^高幅度的脈沖信號，用以驅動后級高壓脈沖形成電路。
直流高壓電路采用DC／DC變換，低壓24V經振蕩電路產生頻率較高交流信號，再經高頻脈沖變壓器升壓及多級倍壓輸出5～30kV連續可調的直流高壓，為高壓脈沖形成電路供電。
高壓脈沖形成輸出電路是本機重要部分，主要是形成和輸出負高壓脈沖。
2.2 工作原理
由鍵盤鍵入所要求的延時時間，通過8031芯片內部程序控制延時器所要求的動作時間。當外觸發信號輸入時，外觸發控制電路開始工作，輸出一個脈沖信號觸發延時電路，延時器開始計數，當達到所設定的時間時，延時器停止工作，同時輸出一個脈沖信號，觸發驅動電路，使驅動電路輸出一個正脈沖信號，使開關管S導通，儲能電容C經S向負載電阻放電（見圖2），從而在與同軸電纜相匹配的負載上獲得與直流高壓幅度相同，極性相反的高電壓脈沖。
圖2 高 壓 脈 沖 形 成 電 路
3 電路的設計
3.1 高壓脈沖形成電路設計
根據指標要求，在負載電阻75Ω上，輸出最大幅度Vomax為30kV，前沿tr≤16ns，脈寬T1/2≥300ns的高壓脈沖，則選擇高壓脈沖形成器件是本機設計的重點。該器件需具有耐壓高、電流大、開關速度快、抖動小等特點。
美國EG＆G公司生產的GP－12B管，工作電壓、電流、前沿均可滿足要求，但抖動較大。國產V型管，耐壓達不到要求，且延遲、抖動較大。
國產氫閘流管VE4137A陽極峰值電壓33kV，峰值電流1.5kA，前沿≤10ns，抖動≤5ns，是較理想的高壓脈沖形成器件。
高壓脈沖形成電路如圖2所示。圖中VH為高壓脈沖形成電路的直流供電電源，5～30kV，極性為正、連續可調、組件式。
脈寬主要取決于儲能電容C的大小，按式（1）
V1/2=Vo
(1)
式中：Vo為輸出高壓脈沖幅度；
V1/2為Vo的50％，即，V1/2=
Vo；
T1/2為半高寬，即幅度為V1/2時波形的寬度，取T1/2=0.3×10－6s；
R為負載電阻，75Ω；
C為放電電容。
將數據代入式（1）并整理得：
C=
=5.8nF
實取C=6.6nF用兩只3300pF/35kV陶瓷電容并聯。
3.2 單片機延時電路設計
儀器的控制核心由CPU8031、大規模集成電路8155和EPROM2732組成。CPU8031是單片機的核心，它實現人機對話并完成對EPLD（可編程邏輯器件）的初始化和數據裝入。8155用作鍵盤和顯示器接口。EPROM2732用于存儲延時同步單元的全部程序，開機后CPU從EPROM2732中讀取指令進行程序控制。延遲時間的輸入，顯示以及EPLD器件初始化的完成在CPU8031的控制下進行。
根據儀器指標，要求延時脈沖時間為10ns～99μs，延時精度為10ns，抖動小于10ns。為了解決通道之間的竄擾，時間精度及傳送數據要求高等問題，在線路的設計中選用了Aterla公司的7000系列EPLD，將全部的邏輯電路做在一塊器件中。通過單片機的控制對它進行初始化和數據裝入。當觸發信號到來時觸發EPLD發出設定的延時信號，經過模擬放大輸出以驅動后級電路。
3.3 觸發電路的設計及對高壓回竄干擾的抑制
由于開關管S導通放電時，產生了高電壓對觸發電路的反竄干擾及空間電磁波的干擾，使觸發電路很難正常工作。根據氫閘流管S導通時反竄到其觸發控制極上的電壓來設計氫閘流管觸發電路，如圖3所示。
圖3 開 關 管 觸 發 電 路

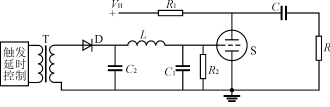

氫閘流管觸發電路由觸發延時控制、脈沖變壓器T、高頻阻斷硅堆D、π型濾波器（C2、L、C1）、開關管的偏置電阻R2及開關管S等組成。
外觸發信號觸發光電隔離器，經觸發延時控制電路后，輸出約400V的脈沖信號，加到脈沖變壓器T的初級，經脈沖變壓器升壓產生1kV以上的脈沖信號，脈寬大于2μs。經D、L觸發S導通后，儲能電容C經S向負載電阻R放電，輸出負的高壓脈沖。
S導通瞬間，在其觸發控制端產生約（2/3）Uc的高壓脈沖，此信號包含多種頻率成分，既有高頻，又有中頻和低頻。高頻干擾信號通過C1小電容旁路和經L大電感來衰減；中頻和低頻干擾信號則由高壓硅堆反向阻斷。這樣通過旁路、衰減及阻斷后到脈沖變壓器T的次級約為百伏的干擾電壓，再經T的降壓也就只有幾十伏的電壓，從而解決了S開關導通反竄到控制電路的干擾。
4 性能指標測試
4.1 高壓脈沖波形
高壓脈沖發生器輸出高壓脈沖波形如圖4所示。
圖 4 高 壓 脈 沖 發 生 器 輸 出 高 壓 脈 沖 波 形
高壓脈沖輸出經TekP6015A1/1000高壓探頭衰減，由TDS774A數字示波器測量，測試數據自動讀出顯示。由圖4可知，高壓脈沖波形光滑無振蕩，下降沿15.7ns，脈寬約300ns。
4.2 主要技術指標
表1列出了本機及以往研制的同類產品對應的主要技術性能指標，以對二者進行比較。
表1 高壓脈沖發生器主要性能指標
| 輸出高壓脈沖Vo/kV | 相對外觸發延時tedl/ns | 抖動Δt/ns | 前沿tr/ns | 可預置延時tp/ns | |
|---|---|---|---|---|---|
| 本機 | 5～30 | 400～10 | 10 | 16 | 10～99000 |
| 以往研制同類產品 | 10～15 | 2500～500 | 80 | 25 | —— |
從表1所列數據可以看出，本機的性能指標先進，較以往研制的同類產品有較大的改進和提高。
1）高壓脈沖幅度提高1倍且調節范圍寬，在5～30kV連續可調；
2）對不同的高壓脈沖相對外觸發延時基本固定不變；
3）增加可預置延時功能，延時10ns～99μs，具有較高的精度；
4）抖動是高壓脈沖發生器一個重要指標，本機的抖動很小，而以往研制的抖動很大。
5 結語
本機輸出高壓脈沖調節范圍寬，從5kV至30kV連續可調，可預置，前沿快、抖動小、延時準確，又增加了可預置延時，從而拓寬了應用范圍，提高了測量精度?？煽匮訒r采用了先進技術，應用單片機，實現了人機對話，操作簡便，增加了可靠性，且具有先進性。
高壓脈沖形成級采用高壓大電流，快前沿、低抖動、長壽命快速氫閘流管，在設計上留有較大余量，確保運行可靠。
采用光耦、變壓器隔離、地隔離、多層金屬屏蔽等措施，對抑制高壓放電產生的電磁干擾以及地電流干擾有明顯效果；對高壓開關管導通瞬間在觸發驅動級產生的多種頻率成分的高壓回竄強干擾，采用旁路、衰減、阻斷等相應的有效方法，保證了觸發電路的正常工作。
該機已交付使用，所有技術指標均符合和滿足設計規定的指標及使用要求，長期運行工作穩定可靠。
