摘 要： 采用按時間抽選的基4原位算法和坐標旋轉數字式計算機(CORDIC)算法實現了一個FFT實時譜分析" title="譜分析">譜分析系統。整個設計采用流水線工作方式，保證了系統的速度，避免了瓶頸的出現；整個系統采用FPGA實現，實驗表明，該系統既有DSP器件實現的靈活性又有專用 FFT芯片實現的高速數據吞吐能力，可以廣泛地應用于數字信號處理" title="數字信號處理">數字信號處理的各個領域。
關鍵詞： 快速傅里葉變換 CORDIC算法 現場可編程" title="可編程">可編程門陣列(FPGA)
快速傅里葉變換(Fast Fourier Transformation, FFT) 實時譜分析是DSP應用的核心技術之一，而在高速實時信號處理中，常采用專門集成電路(ASIC)來實現。FPGA是一種具有大量的可編程邏輯單元的器件，它的應用使得電子產品不僅具有高速度、高集成度和高可靠性，而且具有用戶可編程特性，能降低設計風險。實驗表明，用FPGA實現的實時譜分析系統既有專用ASIC電路實現的快速性，又有DSP器件實現的靈活性，非常適用于高速實時的數字信號處理。
1 FFT實時信號處理系統的總體設計
FFT頻譜分析系統主要由1024點基-4 FFT模塊和接口控制電路組成。其中，基-4 FFT模塊用于實現一組1024點復數數據的FFT變換；接口控制電路負責控制1024點基-4 FFT模塊，并對A/D采樣輸出的數據進行緩存、速率匹配等，協調整個FFT頻譜分析系統的工作時序。

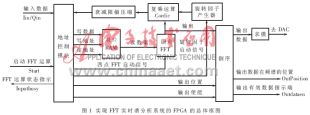

在本設計中，F(xiàn)FT實時譜分析系統的1024點基-4 FFT算法采用FPGA實現。FPGA的總體框圖如圖1所示。其中，衰減限幅模塊負責對數據進行衰減及限幅壓縮處理；雙口RAM負責存儲外部輸入的原始數據及經過蝶形運算后的中間數據；四點FFT模塊完成4點DFT運算；地址控制模塊負責產生讀地址、寫地址、寫使能信號以及相關模塊的啟動、控制信號，是FFT系統的控制核心；復乘運算模塊是系統運算的核心部分，采用CORDIC算法實現；旋轉因子產生器產生復乘運算中的旋轉因子的角度數據；倒序模塊實現頻譜正常順序輸出。
2 功能模塊的設計
2.1 衰減限幅模塊

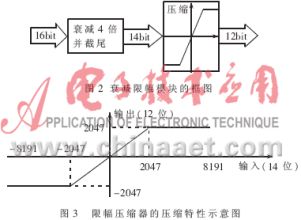

FFT實時譜分析系統采用的算術運算方案是定點運算" title="定點運算">定點運算，衰減限幅模塊實現了定比例衰減、尾數處理和壓縮信號電平的作用，用以防止數據溢出。模塊框圖如圖2所示，其壓縮特性如圖3所示。
2.2 四點FFT模塊
四點FFT模塊完成四點DFT變換，變換公式如下：
四點FFT模塊中完全不需要復數乘法，乘-j只需將實部虛部交換，再加上必要的正負號即可。四點FFT模塊采用流水線工作方式，每四個時鐘周期完成一組四點FFT運算。在輸入一組四點原始數據x(i)時，要完成兩項工作：①進行上一組四點FFT的第二級運算，即計算并輸出上一組四點FFT的結果X(k)；②進行本組四點FFT的第一級運算，即計算本組四點FFT的中間結果X′(k)。這樣充分利用了硬件資源。
2.3 復乘運算模塊
復乘運算是FFT處理器中兩種最頻繁的運算之一，因而復乘運算模塊也是FFT處理器中的一個重要模塊。輸入復數數據xr+jxi與旋轉因子cosα+jsinα相乘的公式為：
利用CORDIC的圓周旋轉的向量工作模式可以實現復乘運算，所采用的迭代方程組如下：
所以，只需將需要運算的角度值作為z0輸入，經過旋轉迭代后，迭代結果的xn和yn就是所需要的旋轉因子
復乘的運算值。即：
復乘運算模塊的工作流程如圖4所示。
從復乘運算的算法流程中可以看到，實現復乘運算的主要元件有加法器、移位器和多選一數據選擇器等。組成流水線后，各流水單元結構相似，很適合用FPGA實現。
2.4 旋轉因子產生模塊
在一個基-4蝶形運算單元中，包含WP、W2P和W3P三個旋轉因子，每組基-4蝶形運算的第一個輸出數據所乘的旋轉因子總為1。在同一個蝶形組內，p值是不變的，因而只需確定一個p值，三個旋轉因子便可確定下來。每當一個基-4蝶形組計算完畢而轉入下一個蝶形組時，p值改變一次，其變化的順序恰好是(L-1)位四進制數順序加1的倒序輸出。由此可以根據蝶形運算的級數和四點FFT的節點位置計算出對應的旋轉因子的角度。
由于
=cos(
)-jsin()，在程序中將小數cos()和-sin()轉換成定點數，變換為二進制數進行計算。
本設計的復乘運算采用CORDIC算法實現，需要輸入角度值作為進行復乘運算的相應旋轉因子的角度，因此旋轉因子產生模塊輸出的數據即對應旋轉因子的角度值，模塊中包括10位計數器和一個計算輸出進程。程序的運算流程如圖5所示。
本設計采用直接計算旋轉因子的方法，不需要產生旋轉因子的讀取地址和額外的ROM資源，簡化了設計，但需要一直進行角度值的計算，增加了系統的運算時間。
3 FFT實時頻譜分析系統的實現
本設計采用Synplicity公司的邏輯綜合軟件Synplify7.1 pro進行設計綜合，用Xilinx的ISE6.1布局布線。實現后的系統的時序分析結果表示，系統有9.139ns的延遲，系統時鐘周期可達10.817ns，系統頻率達到92.4MHz。當系統頻率為90MHz時，1024點FFT運算需要的時間大約為68.3μs，完全可以滿足實時處理的要求。本文采用Xilinx公司的Virtex-Ⅱxc2v500 fg456-5 FPGA器件實現系統，設計使用資源狀況如表1所示。
本FFT實時譜分析系統采用定點運算方案，輸入為12位復數數據，輸出為14位復數數據。采用方波信號進行測試，其參數為：脈沖幅度H=100，脈沖寬度M=10。本FFT實時譜分析系統輸出的幅值如圖6所示，輸出的幅值的相對誤差" title="相對誤差">相對誤差如圖7所示。相對誤差較大的一些點均出現在標準FFT輸出的幅值很小的點上，這是由于有限字長效應引起相對誤差造成的。同時由于采用的算術運算方案是定點運算，加劇了小信號的信噪比的惡化。但在實際應用中這些輸出幅值很小的點會被判別為頻譜上的噪聲點，對實際的頻譜分析影響不大，故對系統的誤差影響并不大。而在標準FFT輸出的幅值較大的點上，相對誤差則很小。
本設計全部由VHDL語言實現，采用自頂向下的設計方法，完成了一個1024點FFT實時譜分析系統。該FFT采用了基-4原位算法，既保證了運算速度，又節省了硬件資源。該FFT通過CORDIC算法實現復乘，較傳統的復乘運算節省了大量的ROM資源，同時采用了流水線結構，加快了運算速度。
參考文獻
1 劉淩，胡永生. 數字信號處理的FPGA實現. 北京:清華大學出版社,2002
2 李廣軍,孟憲元. 可編程ASIC 設計及應用[M].成都：電子科技大學出版社,2000
3 劉朝暉, 韓月秋.用FPGA 實現FFT 的研究[J].北京：北京理工大學學報,1999；19(2)：234～238
4 Volder J E.The CORDIC Trigonometric Computing Technique IRE.Trans.on Electronic Computer,1959(9)
