Cadence第三代通用小芯片互连IP解决方案完成投片

2025-12-23
來源:芯智讯

隨著人工智能(AI)、高性能計算(HPC)以及大規模數據中心架構對計算能力的渴求達到前所未有的高度,半導體產業正加速向“小芯片”(Chiplet)設計轉型。

EDA大廠Cadence近日正式宣布,其第三代通用小芯片互連(Universal Chiplet Interconnect Express, UCIe)IP 解決方案已成功于臺積電N3P 先進制程技術上完成投片(Tapeout)。這項里程碑不僅標志著每通道速度達到業界領先的64 Gbps,更為下一波AI 創新奠定了堅實的硬件基礎。

因應3nm挑戰:優化PPA與性能平衡

Cadence表示,當半導體制程演進至3nm及更先進節點時,系統單芯片(SoC)設計人員面臨著極其嚴苛的挑戰。包括如何在確保高速且可靠的“芯片對芯片”(Die-to-Die)通訊之余,同時平衡功耗、效能與面積(PPA)。

對此,Cadence 的UCIe IP 解決方案正是為了正面回應這些挑戰而設計。該方案完全符合UCIe 規范,并充分利用了臺積電N3P 制程的創新技術。透過這種結合,該解決方案展現了卓越的功耗效率,使客戶能夠在不犧牲效能的前提下,達成極具挑戰性的能源預算目標。在復雜的多芯片系統中,這種高效能與低功耗的結合是確保系統長期穩定運作的關鍵。

技術深度的躍進:64 Gbps 頻寬與超高密度

Cadence指出,此次投片的第三代解決方案在互連技術上實現了重大進步。支持每通道高達64 Gbps 的傳輸速率,讓設計人員能夠實現超高頻寬密度,進而解鎖可擴展小晶片架構的新可能。

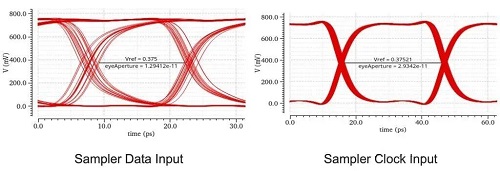

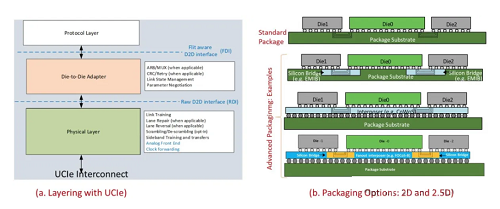

Cadence強調,該解決方案在不同封裝模式下均表現出驚人的性能:

? 在標準封裝(Standard Package)中,頻寬密度達到3.6 Tbps/mm。
? 在先進封裝(Advanced Package)中,頻寬密度更是飆升至21.08 Tbps/mm。

這種針對AI 和HPC 應用優化的架構,整合了同類產品中最佳的PPA 指標,為AI 加速器、網路設備及先進資料中心系統提供了強大的支援。


高度靈活的整合與多協議支持

為了縮短客戶的產品上市時間并降低整合門檻,Cadence 的UCIe IP 提供了極高的靈活性。它能與多種主流介面協定無縫銜接,包括AXI、CXS.B、CHI-C2C、PCIe 以及CXL.io。這種多協議的支持,結合高速物理層(PHY)的完整IP 子系統,使得該方案能迅速整合至各類平臺中。此外,該架構設計強調跨供應商小芯片生態系統的互操作性(Interoperability),確保在異構多芯片環境中依然能穩定運作。

其中,在硬件層面,Cadence 導入了先進的錯誤修正(ECC)、通道邊際測試(Lane Margining)以及診斷功能,以確保在苛刻的運算環境下維持高度可靠性。值得注意的是,該方案具備自我校準(Self-calibrating)能力與基于硬件的啟動機制(Hardware-based bring-up)。這項技術突破消出了對韌體干預的需求,不僅能達到快速的系統初始化,更簡化了整體設定流程。搭配整合了鎖相環(PLL)的精簡時鐘方案,該系統在面對電壓與溫度波動時展現出強大的韌性,讓設計師能將精力集中于核心邏輯開發。


深耕與布局:從2018 到2024 的演進

事實上,Cadence 在芯片對芯片互聯接口領域的領先地位并非偶然。 Cadence硅解決方案事業部行銷副總裁Arif Khan 指出,公司早在2018 年便完成了首次芯片對芯片接口IP的投片。而隨著產業趨勢轉向,Cadence 于2022 年開始轉向UCIe 標準,并在過去兩年中廣泛展示了其第一代與第二代UCIe 解決方案的硅驗證成果。

Arif Khan 表示,鑒于AI 與HPC 應用對吞吐量和效率近乎無止境的需求,我們非常自豪能推出達成64G 速度的第三代UCIe IP。通過與長期合作伙伴臺積電的協作,我們正為共同客戶提供高品質且高效的解決方案。

隨著64 Gbps UCIe IP 的成功投片,半導體產業朝著“即插即用”的小芯片生態系又邁進了一大步。這種技術不僅解決了單一大型芯片(Monolithic SoC)在制造良率與面積上的限制,更通過異構整合,讓不同功能的信片能以最優路徑進行溝通。這項由Cadence 與臺積電共同推動的技術創新,無疑將成為未來幾年AI服務器與超級電腦研發的核心驅動力。
