Cadence 率先推出業內首款 LPDDR6/5X 14.4Gbps 內存 IP,為新一代 AI 基礎架構助力
2025-07-16
來源:Cadence
中國上海,2025 年 7 月 16 日 -- 楷登電子(美國 Cadence 公司,NASDAQ:CDNS)近日宣布業內首個 LPDDR6/5X 內存 IP 系統解決方案完成流片。該解決方案已經過優化,運行速率高達 14.4Gbps,比上一代 LPDDR DRAM 快 50%。全新的 Cadence? LPDDR6/5X 內存 IP 系統解決方案是擴展 AI 基礎架構的關鍵驅動因素。經過擴展之后,AI 基礎架構可以適應新一代 AI LLM、代理 AI 及其他垂直領域計算密集型工作負載對于內存帶寬和容量的需求。在這方面,Cadence 目前正在與領先的 AI、高性能計算(HPC)和數據中心客戶進行多項合作。

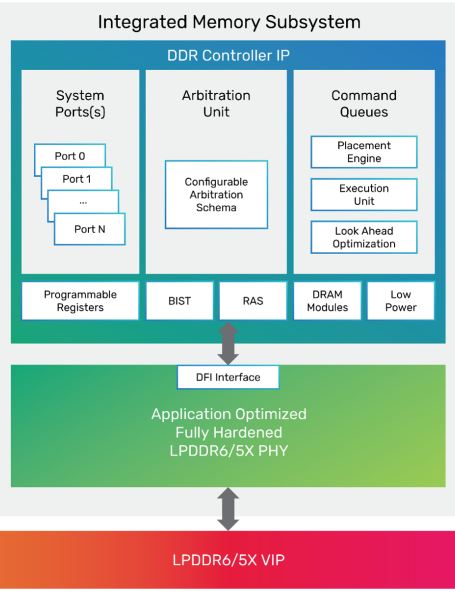

Cadence LPDDR6/5X system solution example
Cadence 滿足 JEDEC LPDDR6/5X 標準的 IP 包括先進的 PHY 架構和高性能控制器,旨在最大限度地改善功耗、性能和面積(PPA),同時支持 LPDDR6 和 LPDDR5X DRAM 協議,以實現更高的靈活性。該解決方案利用 Cadence Chiplet 框架,支持原生集成到傳統單片 SoC 和多芯片系統架構中,從而實現異構 Chiplet 集成。包含上一代 LPDDR 的 Chiplet 框架已于 2024 年成功流片。
Cadence 高級副總裁兼芯片解決方案事業部總經理 Boyd Phelps 表示:“數據中心從 HPC 計算虛擬化進化到大規模 AI 訓練和推理,推動了 AI 基礎架構的大規模建設,在此背景下,必須思考如何通過內存接口實現高效的數據移動。LPDDR6 已成為加速計算的關鍵推動因素,可提供高效執行 AI 推理所需的速度、帶寬、功耗配置和容量。憑借此次流片,Cadence 將繼續保持我們?cè)趦?nèi)存 IP 領域的卓越地位,提供業界首款以集成子系統形式交付的 LPDDR6 方案,并針對客戶應用進行了優化?!?/p>
完整的 PHY 和控制器內存系統采用全新高性能、可擴展且適應性強的架構,該架構基于 Cadence 久經考驗且大獲成功的 DDR5 12.8Gbps、LPDDR5X 10.7Gbps 和 GDDR7-36G 產品線。作為 Cadence 全新 LPDDR6 IP 產品線的首款產品,它支持 LPDDR6 和 LPDDR5X 標準,包括 LPDDR5X CAMM2。
此先進的 LPDDR6/5X 內存 IP 系統解決方案適用于 AI、移動、消費電子、企業 HPC 和云數據中心市場,可為具有各種性能、容量和成本目標的最終產品提供更大的靈活性,確保長時間的生產運行。LPDDR6/5X PHY 可針對不同的封裝和系統拓?fù)溥M(jìn)行定制,并可作為插入式硬核提供。這能確??焖倏煽康募?,也就意味著加快上市速度。
Cadence LPDDR6/5X控制器包含一套完整的行業標準和先進的內存接口功能,例如支持 Arm? AMBA? AXI 總線。內存控制器作為 RTL 軟核提供,以便在功能、功耗、面積和性能方面提供更大的靈活性。
Cadence LPDDR6 解決方案包含 LPDDR6 內存模型,允許工程師執行全面的驗證,并確保系統級芯片(SoC)設計與最新的 JEDEC 接口標準兼容,幫助他們盡快采用這項新技術。LPDDR6 內存模型包括一套完整的協議檢查、功能覆蓋和驗證計劃。
新的 LPDDR6/5X IP 是 Cadence 全面的內存 IP系統解決方案系列的最新成員,該系列產品還包括 DDR、GDDR 和 HBM。Cadence 內存 IP 采用公司卓越的模擬/混合信號設計工具進行設計。當與 Cadence 基于 UCIe? 的 Chiplet 框架結合使用時,新的 LPDDR6/5X IP 和 Cadence 其他先進的內存和接口 IP 可提供一個優化的解決方案,支持快速的 Chiplet 實現。
