在電子組裝（PCBA）過程中，回流焊是確保元器件與PCB之間牢固焊接的關鍵步驟 。對于追求高品質的電子工程師而言，理解回流焊的工作原理、掌握四大溫區的作用，并選擇合適的SMT加工服務，是提升產品良率的核心。
本文將結合嘉立創SMT的工藝，為您揭秘回流焊技術及生產避坑指南。
一、什么是回流焊？

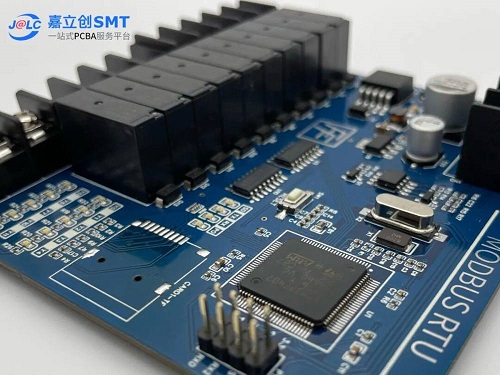

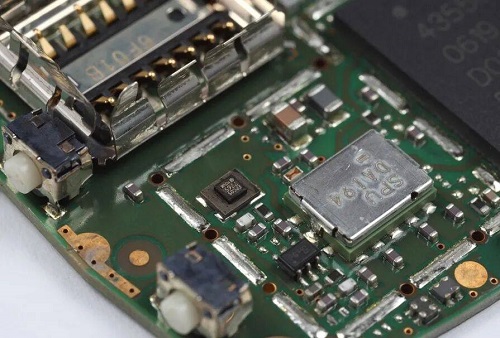

回流焊（又稱再流焊）是表面貼裝技術（SMT）中的關鍵步驟。其核心原理是通過熱氣流使預先涂覆在PCB焊盤上的焊錫膏在高溫下熔化，重新流動，從而在冷卻后形成電氣與機械連接。
利用錫膏熱脹冷縮的特性，回流焊實現了元器件引腳與PCB焊盤之間的永久連接 。
（圖片來源：互聯網，侵聯刪）
二、 工藝大比拼：熱風回流焊 vs. 氮?dú)饣亓骱?/p>
在SMT生產線中，設備的選擇直接決定了焊接品質。目前主流設備分為兩類，而嘉立創SMT為了追求高品質，在標準型服務中廣泛采用了更為先進的氮?dú)饣亓骱腹に嚒?/p>

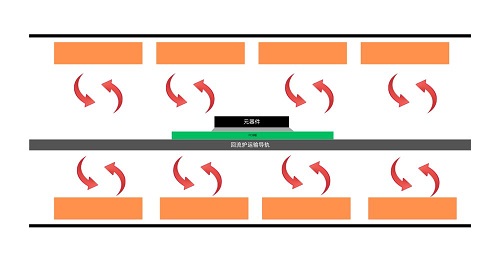

1.熱風回流焊
（圖片來源：互聯網，侵聯刪）
原理：主要利用加熱絲進行加熱，熱氣通過風扇在爐內層層流動傳遞焊接需要的熱量，以達到輔助焊接的作用
特點：溫度均勻可控，焊點穩定性較高，起輔助焊接作用 。

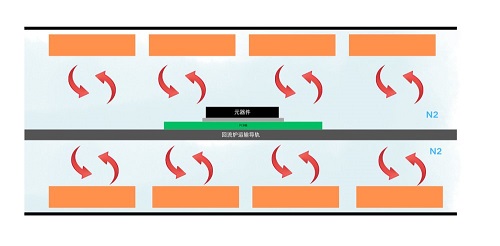

2.氮?dú)饣亓骱?/p>
（圖片來源：互聯網，侵聯刪）
原理：在熱風回流焊的基礎上，氮?dú)饣亓骱讣訜徇^(guò)程中會向爐膛內充氮?dú)廨o助焊接
優勢：
●防氧化：降低爐內氧氣含量，有效防止元器件引腳氧化
●提升潤濕力：改善焊錫的流動性，使其更容易覆蓋焊盤
●降低氣泡率：顯著減少焊點內部氣泡，提高焊點可靠性
三、詳解回流焊的“四大溫區”

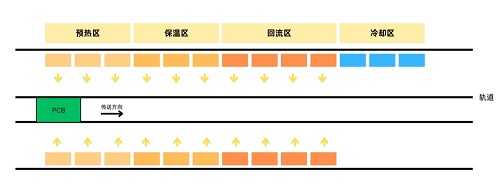

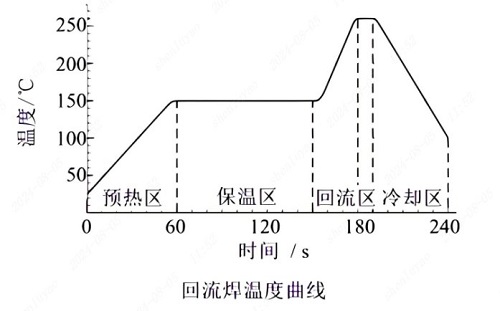

回流焊并非簡單的“加熱熔化”，而是一個精確的溫度控制過程。典型的回流焊溫度曲線包含四個溫區，每個階段都有其特定作用 。
（圖片來源：互聯網，侵聯刪）
1.預熱區
溫度范圍：60℃-130℃左右
作用：負責預熱電路板和元器件。處于室溫環境下的PCB板升溫過快可能會導致熱沖擊損壞電路板和元器件，預熱PCB板能有效防止溫度突變產生的熱應力，使錫膏中的潮氣和揮發性成分有效揮發，減少焊點氣泡率，保證后續焊接的品質。
2.保溫區
溫度范圍：120℃-160℃左右
作用：負責對電路板進一步加熱，使焊盤和元器件引腳上的潮氣完全揮發，確保電路板和元器件在進入回流區之前能夠達到相同的溫度，避免回流區的高溫?zé)釠_擊產生焊接不良的現象。
3.回流區
溫度范圍： 迅速升至245℃左右（具體取決于錫膏熔點）
作用： 是整個回流焊中最關鍵的一步。進入回流區時，溫度通常會迅速升到245℃左右使PCB焊盤上的錫膏熔融（回流區溫度由錫膏熔點決定）。融化的錫液與PCB焊盤之間發生溶解擴散的作用，能夠較好的潤濕焊盤與器件引腳，再通過錫液表面對元器件引腳表面的吸引力（毛細作用），使得錫液流入元器件引腳與焊盤之間。
（圖片來源：互聯網，侵聯刪）
4.冷卻區
作用：快速冷卻焊點的溫度，使其固化形成穩定的金屬焊點。進入冷卻區時溫度迅速降低，待到焊點冷卻凝固后，元器件引腳與焊盤之間即形成永久的連接。（冷卻過程一般需要控制速度，以避免冷卻過快引起熱應力）
（圖片來源：互聯網，侵聯刪）
回流爐的溫度需要根據錫膏的熔點來決定，不同的焊膏所對應的回流焊爐溫也不同。例如，低溫錫膏熔點在138℃左右，回流爐膛內的溫度在180℃±5℃左右；中溫錫膏熔點在178℃左右，回流爐膛內的溫度在215℃±5℃左右；高溫錫膏熔點在217℃左右，回流爐膛內的溫度在245℃±5℃左右。
（圖片來源：互聯網，侵聯刪）
一般情況下，為了保證焊盤上的錫膏完全融化以達到良好的焊接效果，設置的爐溫會略高于錫膏的熔點。
四、SMT設計與生產避坑指南
為了確保PCBA加工的一次直通率，設計工程師需注意以下事項：
1.雙面焊接的“掉件”風險
（圖片來源：互聯網，侵聯刪）
原理：雙面組裝時，通常先焊小器件面，再焊大器件面。在第二次回流焊時，底部的焊點會再次熔化 。
建議：將重量大的器件（如大電感、連接器）放置在PCB的同一面，并作為第二次焊接面，防止底面元件因重力掉落 。嘉立創SMT的標準型服務支持單/雙面焊接，能夠處理復雜的雙面組裝需求。

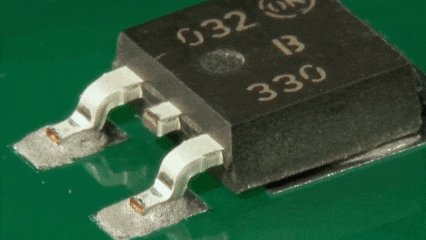

2.元器件耐熱性
（圖片來源：互聯網，侵聯刪）
所選用的錫膏是根據元器件的耐熱溫度決定的，需保證所選用的錫膏熔點是在元器件耐熱的安全范圍內。

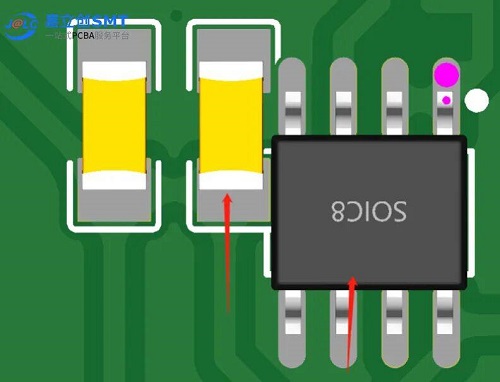

3.焊盤間距
（圖片來源：互聯網，侵聯刪）
由于焊盤上的錫液表面存在張力，焊盤與焊盤之間的間距較近可能導致連錫，推薦將焊盤間距保持在0.3mm以上。
五、為什么選擇嘉立創SMT？一站式服務的極致體驗
嘉立創SMT不僅掌握核心的回流焊工藝，更致力于通過數字化手段降低企業成本、提升研發效率。

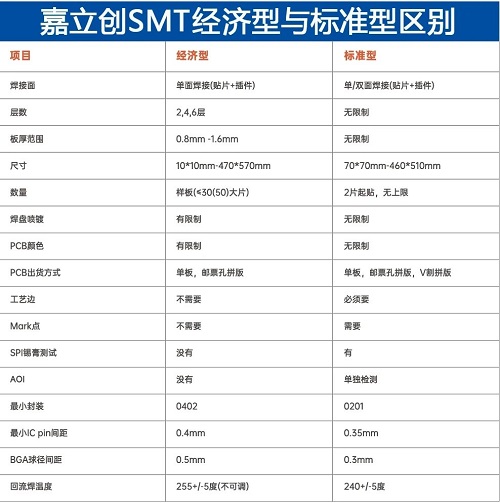

1.經濟型和標準型，靈活滿足需求
嘉立創SMT提供兩種服務模式，匹配不同的研發與量產階段
2.強大的產能與品質保障
●具備從PCB智造、鋼網到SMT貼片的一站式服務，自營生產，進度實時可查。
●擁有珠海、韶關2大生產基地，配備500+臺高速貼片機，300+條“貼檢一體”線，確保品質與交期。
●PCBA全流程線上報價，資料安全可控，節省人力成本。
●可按BOM代購器件，并提供免費倉儲，降低企業管理成本。
無論是初期的原型驗證，還是后期的規模量產，嘉立創SMT憑借先進的氮?dú)饣亓骱腹に嚭挽`活的服務模式，都是您值得信賴的合作伙伴。
