引言

　　目前戶外藍牙音箱主要是2-3節鋰電池串聯或12V鉛酸電池的供電現實，由于電源電壓的限制，音箱的輸出功率很難有實質的提升。終端市場渴望音頻功放能夠突破電源的限制，為戶外藍牙音箱提供足夠的輸出功率。深圳市永阜康科技有限公司推出基于HTA8128內置升壓50W立體聲D類音頻功率放大器解決方案，為消費者提供極致的音質體驗。

　　概述

　　HTA8128是一款內置升壓的立體聲D類音頻功率放大器，其支持單節鋰電、雙節鋰電串聯、 5V、12V等多種輸入，升壓后的電壓提供給功放供電，功放支持雙通道立體聲BTL輸出以及 并聯PBTL單聲道輸出。

　　HTA8128內置的升壓電路，可通過FB腳設置升壓值，以滿足不同的輸出功率需求。其還可通過外置電阻調節開關峰值電流限值。

　　此外，HTA8128內部集成免濾波器調制技術， 能夠直接驅動揚聲器，內置的關斷功能使待機電流最小化，還集成了輸出端過流保護、片內過溫保護、輸入電源欠壓異常保護、升壓電壓過壓保護等功能。

　　特點

• 輸出功率（fIN=1kHz, RL=4Ω， BTL）

　　雙鋰電池7.4V：2×40W （VOUT=18V, THD+N=10%）

　　三鋰電池12V：2×50W （VOUT=21V, THD+N =1%）

• 輸出功率（fIN=1kHz, RL=3Ω， PBTL）

　　雙鋰電池7.4V：60W （VOUT=18V, THD+N= 10%）

　　三鋰電池12V：70W （VOUT=21V, THD+N = 10%）

• VBAT供電范圍：2.7V至VOUT

• D類功放擴頻功能

• 模擬差分/單端輸入，輸出模式立體聲/單聲道可選

• 內置升壓電路：可調節的升壓值和升壓限流

• 保護功能：過流/過熱/欠壓異常/過壓保護功能

• 無鉛無鹵封裝，ETSSOP32 （EP UP）

　　HTA8128應用信息

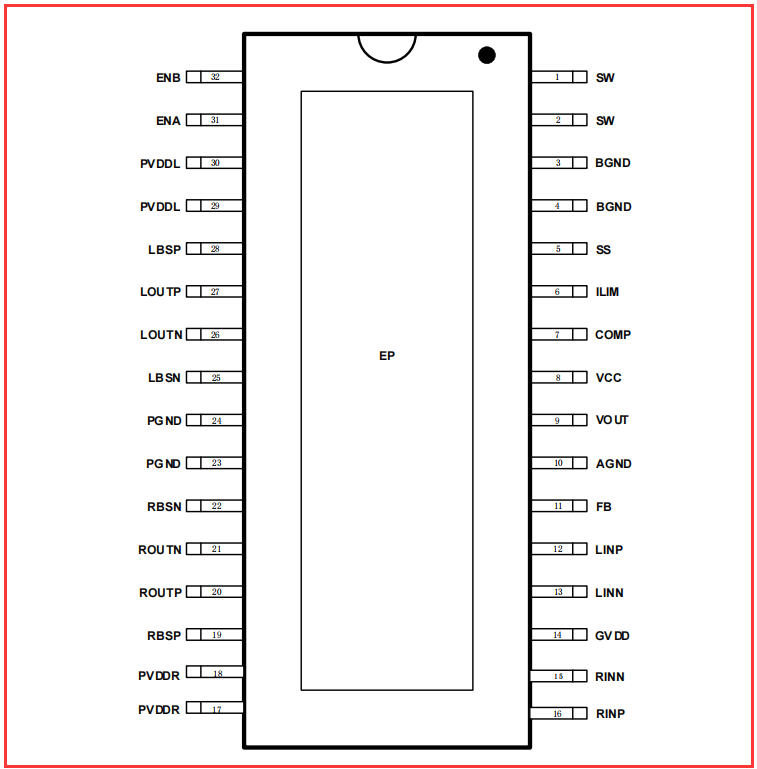

　　1、HTA8128腳位圖

　　2、HTA8128管腳說明

　　3、HTA8128 DEMO 應用示意圖

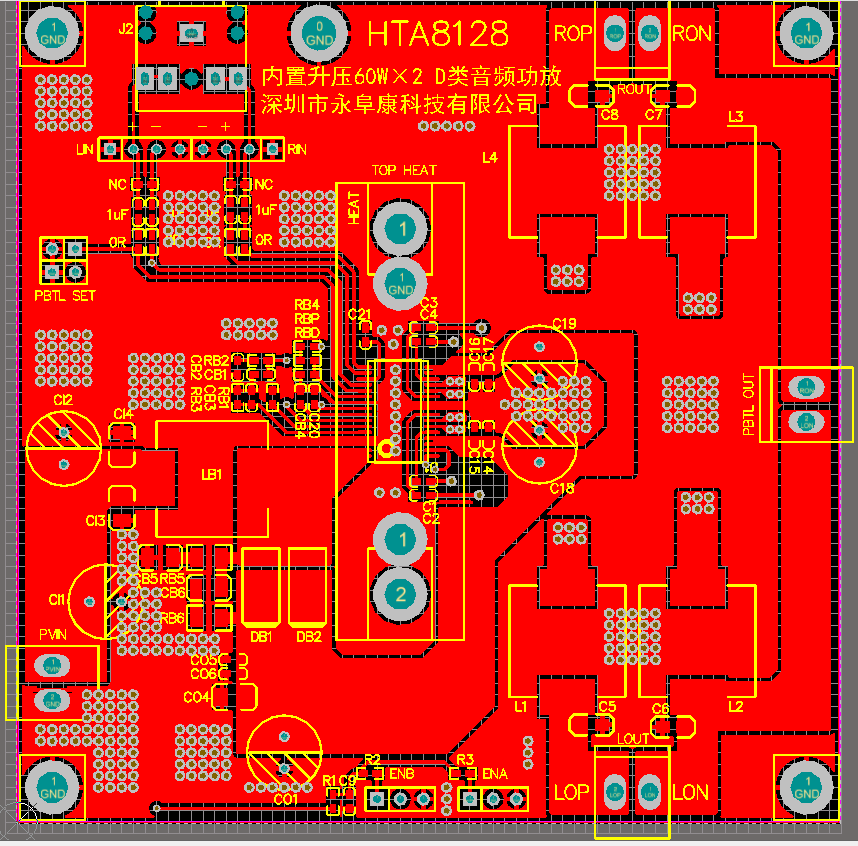

　　5、HTA8128 DEMO板PCB頂層設計圖

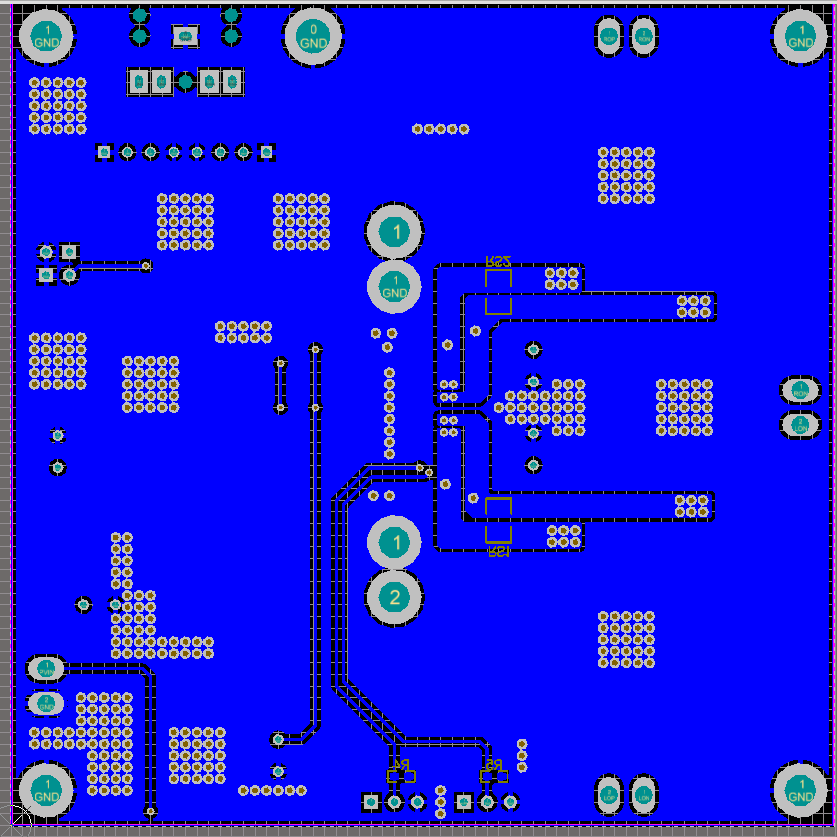

　　6、HTA8128 DEMO板PCB底層設計圖

　　7、HTA8128 DEMO板貼片圖

　　8、HTA8128 DEMO板物料清單

　　9、HTA8128 DEMO板實物圖

、
