AD9914是一個直接數字合成器（DDS），具有一個12位DAC。 AD9914采用先進的DDS技術，再加上內部高速，高性能DAC，是一個數字可編程的，完善的高頻合成器。它能夠產生高達1.4 GHz的頻率捷變模擬輸出正弦波的波形。

AD9914實現了快速跳頻和精細調諧分辨率（64位可編程模數模式）。此外，AD9914還提供了快速的相位和振幅跳躍能力。頻率調諧和控制碼，通過一個串行或并行I/O端口，被加載到AD9914上。AD9914還支持用戶定義的線性?huà)呙璧牟僮髂Ｊ?，用于產生線性?huà)哳l的波形的頻率，相位或者振幅。它還包括一個高速32位并行數據輸入端口，以實現高數據傳輸率，用于極性調制方案和相位、頻率、振度、調整碼的快速重可編程。AD9914用于擴展工業溫度范圍。

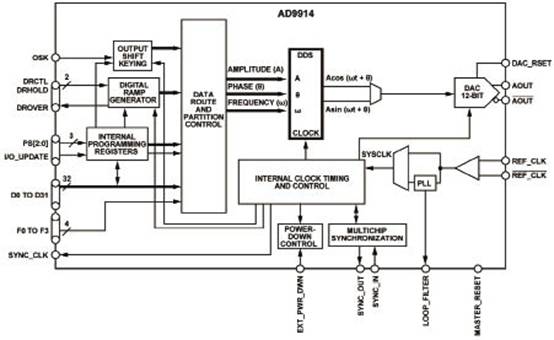

圖1 AD9914方框圖

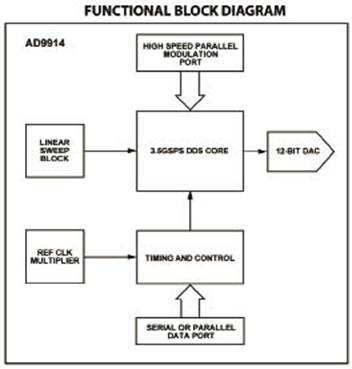

圖2 AD9914功能框圖

AD9914主要特性

• 3.5GSPS內部時鐘速度

•集成的12位DAC

•頻率調諧分辨率190PHZ

• 16位相位調諧分辨率

• 12位振幅縮放

•可編程模數

•線性和非線性自動頻率掃描功能

• 32位并行數據通路接口

• 8個頻率/相位偏移

•相位噪聲：-128 dBc / Hz的頻率為1396 MHz（1kHz偏移）

•寬帶無雜散動態范圍（SFDR）為-50dBc

•串行或并行I/O控制

• 1.8V/3.3V電源

•軟件和硬件掉電控制

• 88引腳LFCSP封裝

• PLL REF CLK增效器

•相位調制功能

•調幅能力

AD9914應用

•靈活的LO頻率合成

•可編程時鐘發生器

• FM調頻信號源、雷達和掃描系統

•測試和測量設備

•聲光設備驅動程序

•極化調制器

•快速跳頻

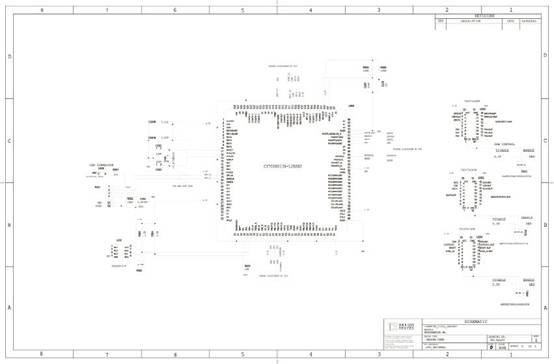

圖3 AD9914評估板電路圖(1)

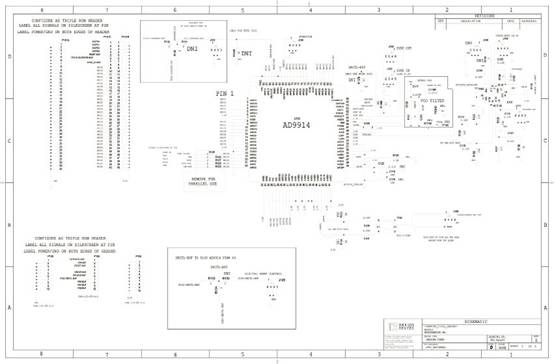

圖4 AD9914評估板電路圖(2)

AD9914評估板

AD9914評估板用戶指南介紹了如何設置和使用AD9914 評估板。 AD9914是一個12位DAC的3.5 GSPS DDS。

該評估板軟件提供了一個圖形用戶界面（GUI），以便與設備進行通信，并具有許多用戶友好功能，如鼠標懸停效果。用戶指南需與AD9914數據手冊結合使用。
