電能是一種重要能源，被人們廣泛應用于現代社會的各個領域，其應用程度能反映一個國家或地區的綜合國力和發展水平。提高對電能質量的要求是一個國家工業生產發達、科技水平提高的表現，是信息社會發展的必然結果，是增強用電效率、節能降損、改善電氣環境以及工業生產可持續發展的技術保證。隨著電氣化程度的提高和負載類型的增加，電能質量問題變得日趨突出和復雜，嚴重地威脅著電力系統的安全經濟運行，因此，為了保證電網安全穩定運行、提高對電能的綜合管理水平、為用戶提供優質的電能，必須對影響電能質量的諸多因素進行監測，實時在線電能質量監測成為保證電網安全、經濟運行的重要措施之一。本文基于TMS320C5410A芯片設計一款電能質量監測裝置。

電能質量監測簡介

電能質量監測的目的

電能質量檢測分為短時間的一次性檢測、短時間的定時或不定時的周期性檢測以及長時間或較長時間的連續檢測，其中，長時間或較長時間的連續檢測稱為實時檢測或監測。電能質量監測的目的包括：①實時更新測量和采集各種電能質量指標，以保證對電力系統運行工況的觀察、記錄和動態分析。②針對各種質量指標的特征，分層檢測電能質量問題，完成識別、提取和分析多種擾動信息，并擁有事故診斷能力，為制定改善電能質量的具體措施提供依據。③詳細了解電網安全、穩定、優質運行的技術經濟條件，綜合評價電能質量各項指標，優化整個系統的監測體系。④檢測和數據采集各種電能質量問題。⑤監測電網的可靠性程序。⑥不斷提高電網的可靠性。⑦掌握電能質量問題產生的條件，以便于采取相關措施使可能造成的損失減到最小。⑧發現新的電能質量問題。

電能質量檢測的方法

對于不同的電能質量問題，其電能質量檢測方法和要求也不盡相同。按照對檢測對象是否進行連續檢測，電能質量檢測方法可劃分為定期或不定期檢測、連續檢測以及專項檢測三種方法。

①定期或不定期檢測。定期或不定期檢測通常采用專門儀器設備到現場進行測試，測試后根據測定結果提出測量和分析報告。對普通干擾源的檢測，依據干擾的大小、危害程度以及需要等，選擇采用定期或不定期檢測方法進行檢測，普查測試電網，全面了解并掌握電網的電能質量水平或干擾源的特性，根據普查需要確定定期普查的檢測指標和檢測點，對于一些特殊情況，依據電能質量監測的需要也可采用不定期檢測的方法。

②連續檢測。連續檢測也稱在線檢測，連續檢測對所用的檢測設備有一定要求，尤其是當電網中檢測點較多、檢測信息需遠傳時，需建立一個檢測網絡系統。根據電能質量標準的規定和要求，連續檢測的檢測內容包括：大型干擾源，頻率偏差和電壓偏差，危害較大或者容易引起事故的電能質量指標（大型電弧爐引起的電壓波動、大型電容器組的諧波電流、易受干擾的大型設備的諧波電流等）。

③專項檢測。專項檢測是指測量與比較各種干擾負荷或補償設備（電弧爐、換流設備、電容器組濾波器等）接入電網前后對電網電能質量水平產生的影響，以決定其能否正式接入電網運行，對產生各種干擾的設備，若產生的干擾超出標準，則不允許該設備接入電網運行。

電能質量監測裝置結構組成

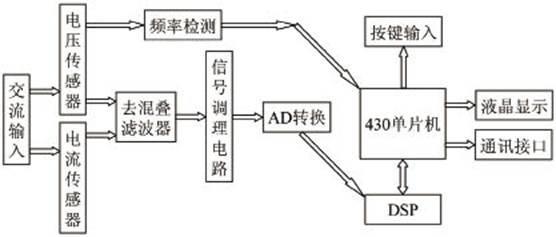

電能質量監測裝置的結構組成如圖1所示，它是一個包含數據采集和數據分析的功能系統。該裝置硬件結構簡單，分為信號采集模塊、DSP信號處理模塊和MSP430單片機控制模塊，其工作原理是：傳感器采集模擬信號（電壓和電流）進入系統，經過去混疊濾波器以濾去信號的高頻成份，再通過信號調理電路，使信號電壓值滿足AD芯片的轉換要求；DSP控制AD采樣頻率，得到滿足要求的一組數字量，并利用離散算法獲得電能質量的各個參數；MSP430單片機讀取計算結果，并顯示在液晶屏上，它可以與上位機進行USB通信。信號采集模塊是電能質量監測裝置的關鍵功能部分，本文將主要闡述信號采集模塊的設計。

圖1 電能質量監測裝置結構組成圖

信號采集模塊設計

電壓、電流傳感器電路

根據實際應用需求，本裝置用于220V/380V，30A單相交流電電網的監測，因此，本設計選用PT41D001型號的電壓互感器，其參數如下：線性誤差為0.08%，工頻相差為35’，負載條件為1MΩ，變比為200V/1V，頻率響應為25Hz~5kHz。電壓互感器電路連接如圖2所示，互感器輸出為電壓信號，負載需接高電阻，在電路上可以直接把互感器輸出接到后級運算放大器上。對于220V系統的監測電路，電壓互感器的輸出電壓范圍為-1.5V~1.5V。

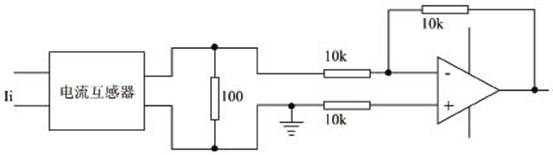

本設計選用CT53C902型號的電流互感器，其參數如下：線性誤差為0.08%，工頻相差為10’，負載條件為≤3V，變比為30A/10mA，頻率響應為25Hz~5kHz。電流互感器電路連接如圖3所示，互感器輸出為電流信號，負載需接電流采樣電阻，并且對輸出電壓有≤3V的要求，由于該裝置應用于最大電流為30A的系統，電流互感器的輸出電流大約為0~10mA，考慮到后級信號調理電路要求，在此選用100Ω精密電阻作為采樣電阻，使電流信號轉變?yōu)殡妷盒盘枺捣秶鸀?1.4V~+1.4V。

圖2 電壓互感器電路連接圖

圖3 電流互感器電路連接圖

MAX291濾波電路

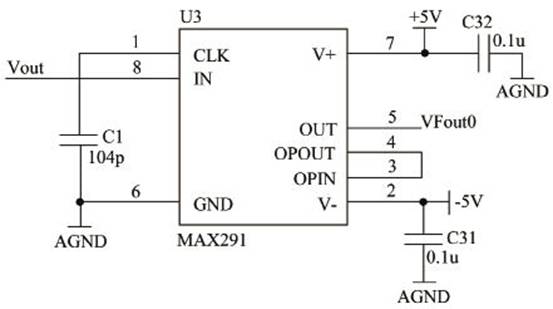

依據抽樣定律，理論上，若采樣頻率大于信號最大頻率的2倍，即，則可避免頻率混疊效應。實際上，信號譜并不是矩形截止的，而且采樣的時域有限，不可能采集無限長時間的信號，因而存在高頻分量。因此，系統在進行信號處理之前，應采用低通濾波器來抑制大于的信號頻率。本設計采用MAX291濾波器來進行濾波，MAX291濾波器電路如圖4所示。MAX291是一種開關電容式有源低通濾波器，其3dB截止頻率可在0.1kHz~25kHz之間選擇，而且3dB截止頻率與MAX291的工作頻率的關系為1:100。MAX291可由內部振蕩時鐘和外部輸入時鐘方式提供工作頻率，本文采用內部振蕩時鐘方式，只需在CLK引腳對地間連一個外接電容即可。

圖4 MAX291濾波器電路圖

電壓信號調理電路

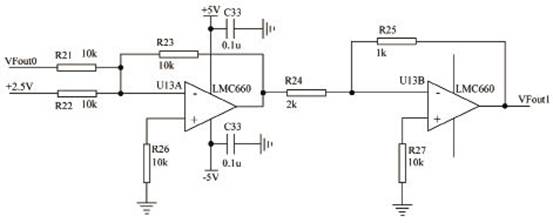

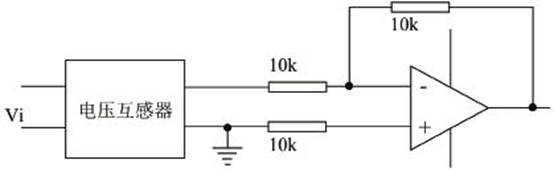

由電壓互感器和電流互感器變換出來的雙極性電壓信號，需要經過由運算放大器組成的電壓信號調理電路轉變?yōu)閱螛O性信號后，才能夠送入AD芯片并轉換為數字量。雙極性信號轉變?yōu)閱螛O性信號實際是一個電位線性平移電路，主要由加法器和比例器組成，經過參數整定后的電壓信號調理電路如圖5所示。

圖5 電壓信號調理電路圖

TLV2541轉換電路

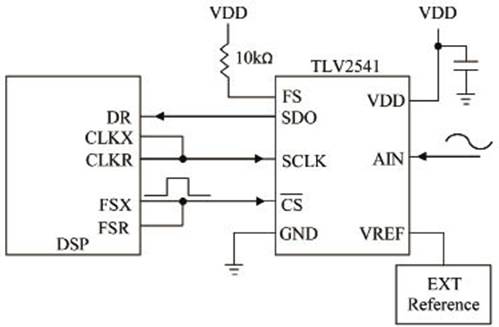

根據系統工作要求，本設計的AD芯片選用TLV2541，TLV2541是一種高性能微型12位低功耗CMOS模數轉換器，它使用寬電源供電，工作電壓范圍是2.7V~5.5V；器件具有片選CS、串行時鐘SCLK和串行數據輸出SDO，提供了能與大多數串口微處理器直接相連接的3線SPI接口；能夠維持非常低的功耗。TLV2541有SPI和DSP兩種工作方式，在本文中，由于TLV2541直接與DSP相連，由DSP控制AD芯片采樣，因此在此采用DSP工作方式，TLV2541芯片與DSP處理器連接如圖6所示。

圖6 TLV2541芯片與DSP處理器連接圖

信號采集模塊電源電路

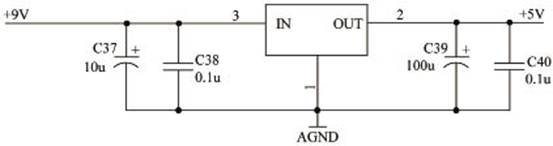

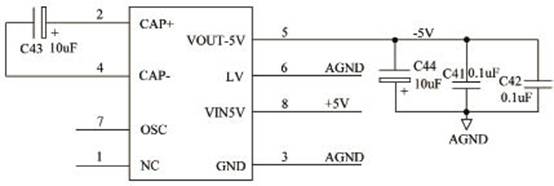

在本設計中，MAX291濾波器和運算放大器都使用±5V的雙極性電源。5V電源可由電源LM1117-5提供，LM1117是一種三端線性穩壓電源，其應用電路簡單，只需要在輸入輸出端加上濾波電容和旁路電容就可以得到穩定的輸出，LM1117-5電源電路如圖7所示。-5V電源則由CMOS電壓轉換芯片ICL7660提供，ICL7660電源電路如圖8所示，ICL7660只需要外接兩個電容，就能夠將+1.5V~+10V范圍內的正電壓轉換為-10V~-1.5V的負電壓。

圖7 LM1117-5電源電路圖

圖8 ICL7660電源電路圖

DSP信號處理模塊設計

DSP信號處理模塊用于與AD芯片進行通信，控制AD采樣頻率，并對所得到的數據進行運算處理，再把運算結果通過HPI接口傳送給MSP430單片機。根據系統要求，DSP信號處理模塊選用TMS320VC5410A處理器。

TMS320VC5410A處理器是一種改進哈佛架構的定點數字信號處理器，擁有并行的算術邏輯、專用硬件邏輯單元、片上存儲器以及其他的片上外設；具有1條程序空間總線和3條數據空間總線；它允許同時存取程序指令和數據，兩個讀操作和一個寫操作也能在單周期內執行，極大地提高了DSP的運行速度。數據能在程序空間和數據空間之間進行傳輸，這種并行方式使得DSP在一個周期內能夠執行一系列的邏輯、算術和位操作指令。而且，TMS320VC5410A還擁有管理中斷、重復操作和函數調等功能的控制機制。本文中，TMS320VC5410A的片上外設用到了多通道緩沖串口（McBSP）和主機接口（HPI-8），McBSP用于AD采樣控制，HPI用于與MSP430的通信控制。

McBSP提供了與一些串行設備的全雙工、雙向的通信，如串行模數轉換器等，McBSP由一個數據通道和一個控制通道組成，它們通過7個引腳與外部器件相連接。數據通過數據發送引腳DX和接收引腳DR與連接到McBSP的器件進行通信；控制信息以時鐘和幀同步信號的形式通過CLKX、CLKR、FSX和FSR來傳送。C5410A可以通過16位寬的控制寄存器與McBSP通信。本文中，緩沖串口McBSP用來與AD芯片TLV2541通信，采集AD轉換后的數值，接口連接如圖6所示，CLKX/R引腳與TLV2541的SCLK引腳相連接，為AD提供時鐘；FSX/R引腳與TLV2541的 引腳相連接，由幀同步信號來控制采樣頻率；DR引腳與TLV2541的SDO引腳相連接，接收串行數據。最后串行數據讀入寄存器，CPU通過指令從寄存器取出數據，存入自定數組。

主機是接口的控制者，通過專用的地址、數據寄存器和HPI控制寄存器與HPI通信。增強型主機接口HIP-8的功能是使主處理器可以訪問C5410A的片內存儲器。本文選用MSP430單片機作為主機，通過HPI-8接口訪問DSP內存，讀取DSP運算后的結果。DSP與MSP430單片機的通信握手通過HPI中斷來實現。

TMS320VC5410A處理器的供電分為I/O的3.3V供電和給內核的1.5V~1.6V供電。本設計采用TPS767D301電源芯片供電，它是TI公司專門為DSP系統設計的電源芯片，具有雙路輸出、低壓降、穩壓的特點；它能提供兩路電壓輸出，即固定的3.3V電壓和1.2V~5.5V的可調電壓；電源芯片的輸入電壓范圍為-0.3V~13.5V。

MSP430單片機控制模塊設計

MSP430單片機控制模塊是整個監測裝置的主機，用于與DSP通信，讀取DSP的運算結果，并把結果在液晶屏上顯示出來，其外圍配有實時實鐘、外部EEPROM和USB接口等功能器件。

MSP430系列單片機是一種超低功耗的16位工業級混合信號微處理器，它是德州儀器公司推出的。當實時時鐘處于工作狀態時，該系列單片機待機耗流量可低至0.8µA。根據系統工作要求，本文選用MSP430F2471單片機作為主機，該單片機具有如下特點：1.8V~3.6V工作電壓、片內帶有閃存、處理速度16MIP以及掉電復位；擁有6×8個I/O口、32KB片內FLASH存儲器和4KB片內RAM、一個16位Timer_A、一個16位Timer_B，四個通用串口USCI。這些片上資源極大地方便了單片機控制模塊的設計。下面簡要介紹液晶顯示、按鍵輸入和MSP430單片機控制模塊的電源電路設計。

①液晶顯示。本設計選用OCM12864-9圖形點陣液晶顯示模塊，該模塊采用3.3V供電，內部集成了液晶驅動芯片ST7920P，采用3根時序控制線和8位并行數據就能顯示128×64點陣的圖形和字符；它提供20個引腳與外部器件相連。

②按鍵輸入。通常，單片機的按鍵輸入有中斷式和掃描式兩種。由于MSP430F2471單片機具有強大的I/O資源，P1、P2口均是帶有中斷功能的I/O，因此，本文采用中斷式按鍵設計，即使用I/O口的中斷功能實現按鍵識別，只在有按鍵輸入時，CPU才會響應中斷并執行程序，CPU資源消耗少。

③MSP430單片機控制模塊的電源電路。在單片機控制模塊中，MSP430單片機、實時實鐘以及EEPROM都采用3.3V電源供電；而在DSP信號處理模塊中，TPS767D301電源提供3.3V電壓，并且最大電流為1A，足夠支持DSP信號處理模塊和MSP430單片機控制模塊的功耗，在此也由TPS767D301電源給MSP430單片機控制模塊供電。

結束語

目前，電能污染較嚴重，公用電網供電質量日益惡化，嚴重地威脅著電力系統的安全和穩定運行，因此必須提高電能質量，確保用電設備安全穩定運行。實時在線電能質量監測是保證電網安全運行的重要措施，本文基于TMS320C5410A芯片設計了一款電能質量監測裝置。首先對電能質量監測進行了概述，然后給出了電能質量監測裝置的結構組成，最后對該裝置的各組成模塊設計進行了詳細闡述。
