摘  要： 針對網絡結構的軟件系統，通過構造軟件系統的ANP結構，結合用戶和程序員的觀點，對超矩陣的構造進行了改進，提出基于改進型ANP的模塊重要度評估方法。以軟件實用性最大化為目標函數、以可靠性下限和開發費用為約束條件，建立了可靠性分配模型。并以某工廠實力信息管理系統為例，對算法進行了驗證。
關鍵詞： 軟件網絡；可靠性分配；ANP；超矩陣

　軟件結構描述了軟件實體元素方法、屬性、類、包以及它們之間的相互關系，在很大程度上直接影響著軟件的功能、性能、安全性及可靠性等指標。因此，在進行軟件可靠性分配前，對軟件系統結構進行分析是非常有必要的。
　目前，在軟件可靠性分配的研究中往往是基于軟件系統中模塊間相互獨立、沒有交互的假設上。然而現實情況并非如此，由于要處理繁雜的事務，現在的軟件系統通常都很復雜，由許多互相作用的模塊構成。近年來，一些研究者對大量面向?qū)ο筌浖到y(tǒng)的類圖進行了研究，發現軟件系統的結構大多數都展現出“小世界”和“無尺度”等復雜網絡特性[1]。對于這類軟件的可靠性分配問題，可以用網絡分析法（ANP）進行探討。
1 軟件網絡觀
1.1 軟件的復雜性
　軟件系統復雜性的完整定義應當包括軟件的內部結構和外部特性兩個方面，其中內部結構反映軟件的靜態復雜性，而外部特性則反映軟件的動態復雜性。本文主要討論軟件內部結構的復雜性。
　復雜系統不一定要有很大的規模，因?yàn)橐鹣到y(tǒng)復雜行為的主要原因并不是元件的數量，而是元件之間的交互。所以元件之間的交互方式對復雜系統的特性及行為的影響是一個不可忽視的方面，也是復雜系統研究的關鍵問題之一。軟件系統也是如此，單個類或模塊只能完成有限的功能，而在系統范圍內，所有類或模塊協同交互才能完成用戶期望的功能。因此，軟件系統模塊間的關系和交互的復雜性也是判斷軟件結構復雜性的重要因素[1]。由此可知復雜軟件系統的結構不再是簡單的層次結構，模塊之間的復雜關系使軟件結構呈現網絡化。
1.2 軟件的網絡結構
　對于軟件網絡的抽象方式，研究人員從不同的層面均給予了不同的定義，例如節點可以是類、子程序、構件和子系統等[2]，邊可以是面向?qū)ο笤O(shè)計中的類間關系或包間關系等[3]，也可以是面向過程設計中的函數間調用或子程序間調用等[4]。
　2002年，Valverde[2]等人首先研究了軟件網絡。他們通過逆向工程方法從程序代碼得到系統的類圖，然后將系統的類圖作為研究對象，用網絡圖來表示軟件系統，即網絡中的節點表示類，邊代表類之間的交互關系。這樣，抽象的軟件網絡可以用一個二元組來定義：

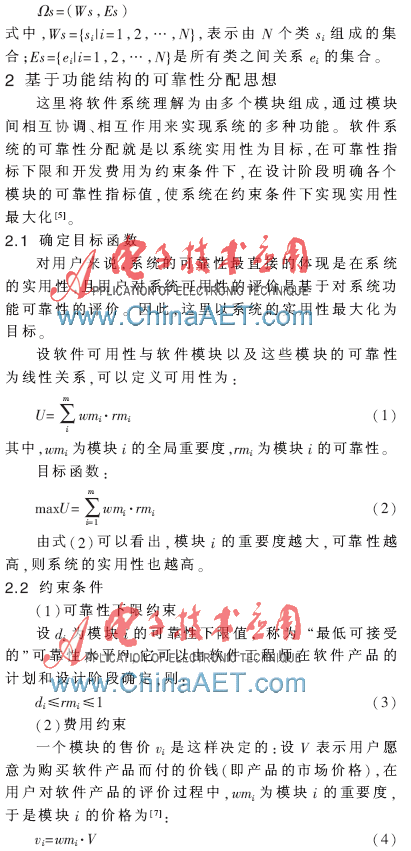

　假定可靠性與費用呈線性關系[8]，αi表示對模塊i施加可靠性為rmi時的一般開銷，βi為可調整的成本開銷，a等于1減去軟件開發者的利潤率，vi是模塊i的售價（為模塊i的設計完成成本），模塊i的實際成本一定不能超過它，即：


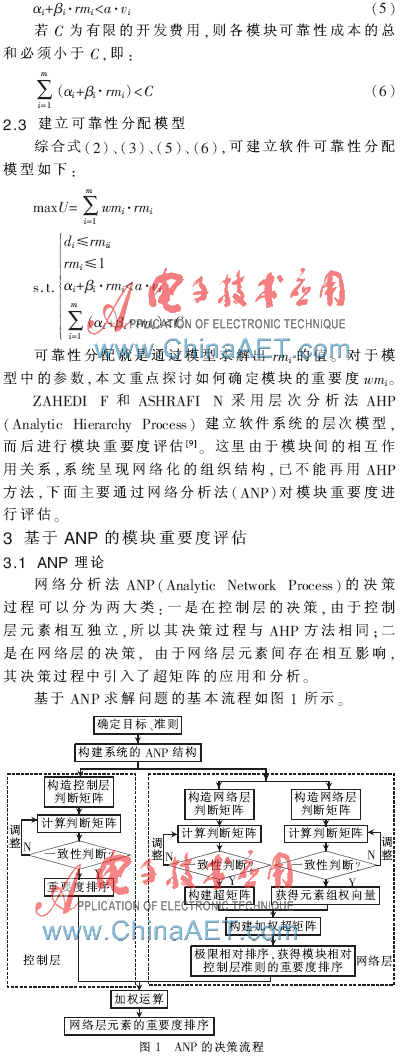

3.2 軟件系統的ANP結構[10]
　作為系統功能需求的提出者，用戶最明白系統需要具備哪些功能；作為系統的設計者和開發者（程序員）最熟悉系統的整體結構，從而也最了解該由哪些模塊組成這些功能。因此，這里以軟件用戶的觀點，劃分s項功能為f1，f2，…，fs；然后以軟件程序員的觀點進一步將功能劃分為n個的模塊組C1，C2，…，Cn，共m個模塊，每個功能可能調用多于一個模塊。
?。?）控制層
控制層的目標層是基于用戶觀點的，是用戶對軟件可靠性與可用性的總體評估?？傮w評估是基于軟件屬性或功能，因此，控制層的決策準則為軟件系統能夠提供給用戶的功能。
?。?）網絡層
　每個功能又是通過不同的模塊組合實現的。模塊之間不是簡單的相互獨立關系，而是存在反饋依存關系，形成網絡結構。

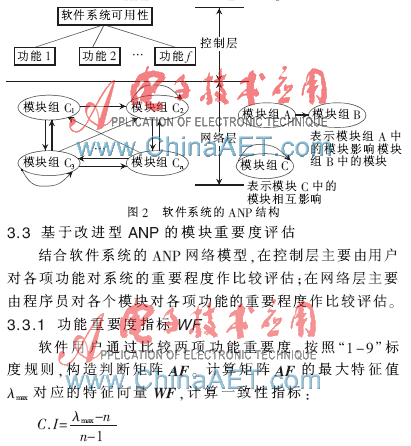

　軟件系統的ANP結構如圖2所示。

　一般情況下當C.I≤0.1時，認為判斷矩陣可以接受，否則需要調整判斷矩陣。
3.3.2 模塊局部重要度指標WMfi
　傳統ANP方法在構造判斷矩陣時都有兩個評估準則，在元素兩兩比較時需要在某目標準則條件下，先比較兩元素i、j相對于該準則下的第三個元素（稱為次準則）的重要程度wi與wj，然后再通過wi/wj得到元素i與元素j重要度比值[10]。這種通過兩步比較的方法不是很直觀，容易混亂決策者的思維，產生錯誤。相對來說一步直接比較是比較直觀且較容易被理解。
　下面主要介紹一種利用一步直接比較來構造網絡層的超矩陣。
?。?）構造模塊間判斷矩陣。這里將判斷矩陣分為兩種：一是以控制層功能fi為單一準則的判斷矩陣；二是以網絡層模塊組Cj中元素為單一準則的判斷矩陣，并計算出排序向量矩陣。

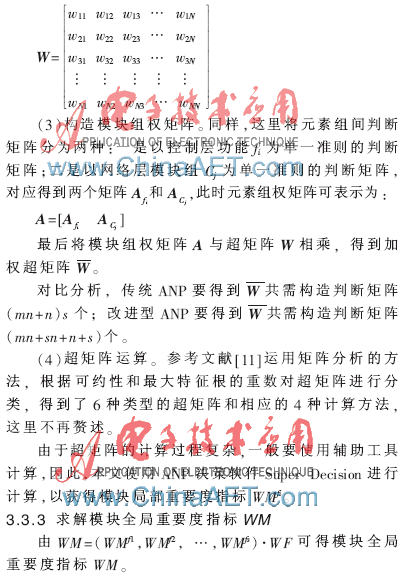

?。?）構造超矩陣。將所有網絡層元素的排序向量矩陣組合，由此得到控制層功能fi下的超矩陣，記為W。

4 案例

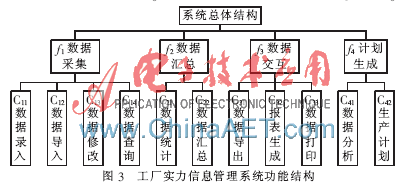

　本文以某一工廠實力信息管理系統為例，對上述方法進一步說明和驗證。該軟件系統功能結構如圖3所示。

　系統要求各模塊的可靠度不低于0.9，軟件開發的投資為495 000元，利潤率為50%，則有：a=0.5，C=495 000。

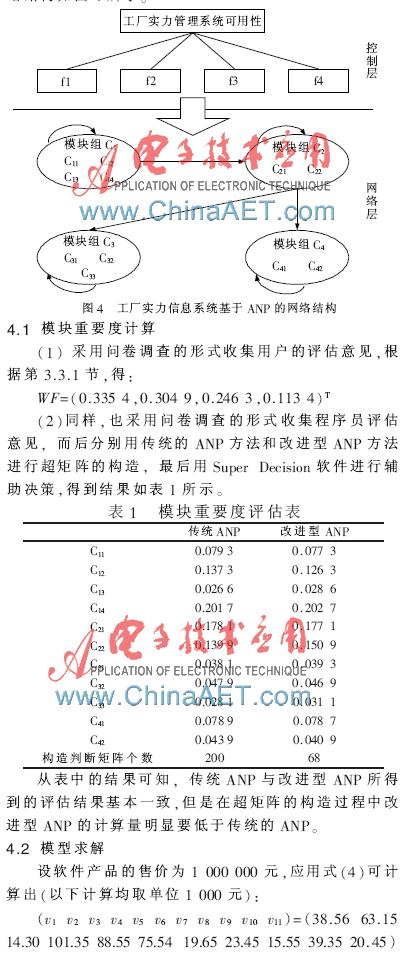

　其中，C13數據修改調用C11數據錄入；C21數據統計調用C14數據查詢；C22數據匯總調用C21數據統計和C12數據導入；C32報表生成調用C21數據統計和C22數據匯總；C33數據打印調用C21數據統計、C22數據匯總以及C32報表生成；C42計劃生成調用C21數據統計、C22數據匯總和C41數據分析。由此，可得該軟件系統基于ANP的網絡結構如圖4所示。

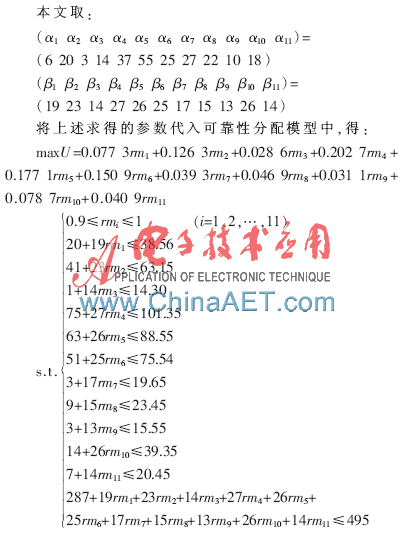

　通過求解上述模型，可以得出此軟件系統的可靠性分配的目標值為：
　RM=（0.982  0.963  0.900  0.976  0.984  0.978  0.900  0.963  0.900  0.931  0.900）
U=0.961 3，即為約束條件下可得到的最大軟件實用性。從結果中可知，可靠性指標較高的模塊為：C11、C12、C14、C21、C22、C32。因此，在軟件系統的開發過程需要投入較大人力物力以保證其完成的質量，才能最終滿足用戶對軟件實用性的要求。
　目前軟件可靠性分配研究中，對于具有網絡結構的軟件可靠性分配討論比較少。本文首先對軟件的網絡結構的存在性、普遍性進行了說明；然后結合ANP理論討論了具有網絡結構的軟件可靠性分配方法，并對傳統的ANP方法進行了改進；最后將該方法應用于案例中進行驗證，得出如下結論：（1）在ANP結構中，沒有依賴與影響關系的限制，能更準確地描述軟件系統網絡結構；（2）在ANP決策中，綜合了用戶和程序員的觀點，降低了決策者單方面的主觀因素的影響；（3）通過改進ANP中超矩陣的構造，方法更加清晰、直觀、容易理解，且在一定程度上減少了計算量；（4）ANP方法能夠有效地解決網絡結構的軟件系統可靠性分配問題。
