隨著數字儀表的廣泛使用，將III型儀表的1～5 V／4～20 mA的標準信號轉換成一種數字量信號，成為許多儀表需要解決的一個關鍵問題，而現在主要采用轉換電路，多數是雙電源供電，結構復雜、穩定性差。本電路設計采用單電源電壓供電，結構簡單、穩定性好，能提高電源使用效率。
    I／F轉換電路主要包括電壓／頻率轉換電路(VFC)和電流～頻率轉換電路(IFC)兩部分。電壓／頻率轉換電路(VFC)的功能是將輸入直流電壓1～5 V經過電壓跟隨器，轉換成0．5～2．5 V的輸出電壓。經過積分器，輸出穩定的三角波，再將其輸入電壓比較器，最后輸出穩定的矩形波，使輸出頻率為10～50 kHz。電流／頻率轉換電路的功能是將輸入直流電流4～20 mA經過增益放大，輸出0．5～2．5 V的恒定電壓，最后完成頻率轉換，輸出穩定的矩形波。此電路具有I／F、V／F電路轉換成頻率的功能。僅采用3～5 V的單電源供電，電路結構精簡、輸出線性度高、功能完善。

1 電路方案設計

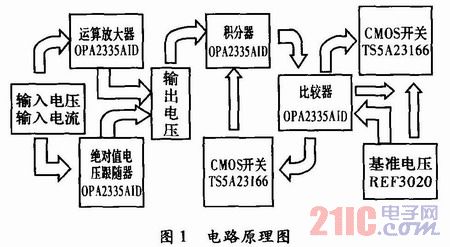

    單電源I／F轉換電路最主要的部分是由運算放大器、積分器、比較器、CMOS開關電路組成。其設計的合理與否，直接關系到電路輸出波形的成功問題。所設計的電路原理框圖如圖1所示。

    (1)運算放大電路。
    運算放大器選用LM358，起放大輸入信號的作用，也可以構成絕對值電壓跟隨器，調節輸入電壓。雖能實現本電路的功能，但是，LM358芯片放大速率較慢，信號供電電壓范圍小，僅為4～5 V，不夠穩定，且特性溫度范圍小，為0～70℃，容易受溫度影響。運算放大器選用OPA2335，采用單電源供電，工作電壓為+2．7<+5．5 V，有MSOP-8和SO-8兩種封裝形式，內部包含兩個運算放大器。放大速率高，比較穩定，且特性溫度范圍大，為-40～125℃，不易受溫度的影響。因此，選用OPA2335。
    (2)CMOS開關電路。
    CMOs開關選用芯片CD4016，但芯片CD4016內阻較大，最大可達到100 Ω，且不夠穩定，會隨著供電電壓的改變而改變。CMOS開關選用芯片TS5A23166，輸入高電平，開關導通；輸入低電平，開關斷開。TS5A23166芯片內阻極小，只有0．5 Ω，較穩定，不會隨電壓的改變而改變。所以選用TS5A23166芯片。

2 單電源I／F轉換電路的實現
    單電源I／F轉換電路，主要由運算放大器、絕對值電壓跟隨器、積分器、基準電壓、滯回電壓比較器、CMOS開關電路設計等部分組成。
    單電源I／F轉換電路主要分為3級，第1級是將輸入電壓或電流通過絕對值電壓跟隨器和運算放大器處理，最后輸出恒定的電壓。電路的設計主要是將電流／頻率轉換電路(IFC)的輸入電流4～20 mA直接轉換成0．2～1 V電壓，通過絕對值電壓跟隨器和運算放大器處理，輸出0．5～2．5 V電壓作為第2級輸入電壓。同理，電壓／頻率轉換電路(VFC)則是將輸入電壓1～5 V通過轉換，也輸出0．5～2．5 V電壓作為第2級輸入電壓。第2級是將恒定的電壓經過積分器進行充電和放電，最后輸出穩定的三角波。第3級是將穩定的三角波輸入比較器中，其中比較器的正輸入端的電壓由3端固定式穩壓電路提供穩定的電壓，因此能夠輸出穩定的方波，而且輸出的方波線性度好。

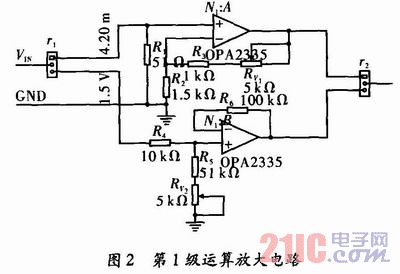

    (1)第1級運算放大電路電路分析(芯片OPA2335AID)。
    輸入4～20 mA范圍的電流信號，經過取樣電阻R1轉換成0．2～1 V電壓，經過放大器放大2．5倍，輸出0．5～2．5 V恒定電壓；輸入1～5 V范圍的電壓信號，經過電阻分壓，電壓跟隨器，最后也輸出0．5～2．5 V恒定電壓。
    這部分電路突出特點就是可以輸入電流、電壓兩種信號，而且最終輸出電壓都為0．5～2．5 V的恒定電壓，完成了兩部分的功能。電路如圖2所示。

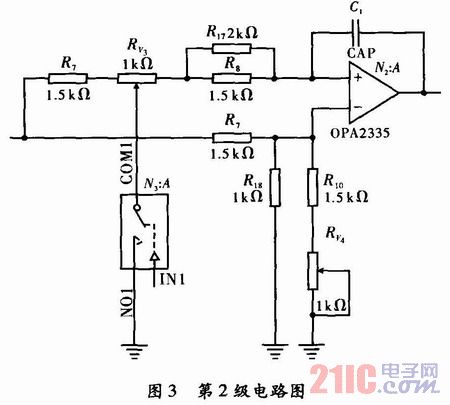

    (2)第2級電路分析(芯片OPA2335AID、TS5A23166)。
    輸入0．5～2．5 V的電壓，通過積分器，電容C1充電，經過一定時間充電完成，電壓達到最大值。當CMOS開關導通時，電容開始放電，電容反復進行充電、放電，這樣反復循環，最后輸出穩定的三角波。且用OPA2335AID作為積分器，縮短了周期，從而提高了頻率。電路如圖3所示。

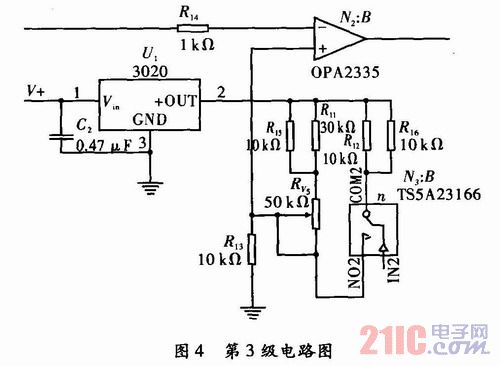

    (3)第3級電路分析(芯片OPA2335AID、TS5A23166、REF3020)。
    將穩定的三角波輸入電壓比較器負相輸入端，而正相輸入電壓則由基準電壓所提供。采用REF3020，可以輸出恒定的2 V的電壓，當比較器輸出為高電平時，COMS開關導通，正輸入端輸入高電平，反之，輸入低電平。電路經過這樣反復循環過程，最后輸出穩定的方波。電路如圖4所示。

3 設計結果
     本設計的單電源I／F轉換電路能夠較好地將電流信號和電壓信號轉換成穩定的方波信號，經過測試，具有較好的線性度。測試方法和測試數據記錄如下：
    (1)分別輸入信號5 V，4．5 V，4 V，3．5 V，3 V，2．5 V，2 V，1．5 V，1 V，的輸出電壓，測量出對應的輸出頻率值，計算線性度，實現V／F轉換。
    (2)分別輸入信號20 mA，18 mA，16 mA，14 mA，12 mA，10 mA，8 mA，6 mA，4 mA，觀察輸出波形，測量出對應的輸出頻率值，計算線性度，實現I／F轉換。

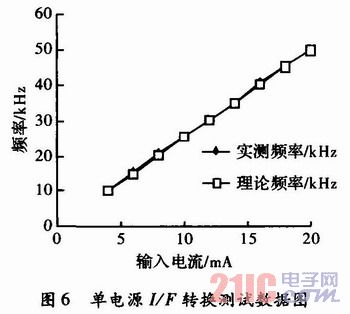

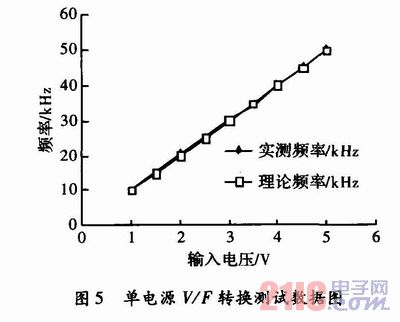

    測試結果分析：經分析，電路能實現I／F、V／F轉換，計算得出線性度為+0．1％FS(5 Hz)，結果如圖5和圖6所示。

4 結束語
    文中電路設計，能夠較好地將電流信號和電壓信號轉換成穩定的方波信號，并在設計過程中充分利用單電源供電的特點、電路結構簡單、穩定性較高、線性度好，能夠滿足過程儀表的精度要求且方便簡潔，儀表設計具有較高的參考價值。
