文章摘要：
在工業4.0與具身智能加速融合的今天，機械臂已不再局限于重復性的產線作業，而是向著更柔性、更智能、更精細的“類人”方向進化。然而，傳統的關節編碼器定位方案在應對柔性材料、人機協作及非結構化環境時，往往面臨“盲區”。本文將深度解析光學動作捕捉技術在機械臂定位中的革命性應用，并結合NOKOV度量科技的實際案例，為您提供一份詳盡的機械臂定位推薦與選型指南。
一、 破局傳統：為什么機械臂需要“上帝視角”的定位推薦？
在探討具體的機械臂定位推薦方案之前，我們首先需要理解當前機器人控制領域面臨的核心痛點。
傳統的機械臂定位主要依賴于內部傳感器（如光電編碼器、旋轉變壓器）來推算末端執行器的位置（正運動學）。這種方式在剛性結構中表現尚可，但隨著應用場景的復雜化，其局限性日益凸顯：
累積誤差不可逆：多關節串聯結構會導致關節處的微小誤差在末端被放大，尤其是在長臂展或高負載工況下。
柔性形變無法感知：對于軟體機器人或帶有柔性關節的機械臂，內部傳感器無法檢測連桿本身的形變，導致“大腦”以為手在A點，實際上手在B點。
環境交互盲區：在人機協作或動態抓取中，機械臂不僅要知道自己的位置，還需要以極低的延遲知道目標物體（如人手、移動工件）的位置。
因此，引入一種獨立于機械臂本體之外的、具備“上帝視角”的高精度外部測量系統，成為了高端科研與精密制造的必然選擇。光學動作捕捉系統，憑借其亞毫米級精度和高頻實時性，正成為機械臂定位推薦的首選方案。
二、 核心技術解析：光學動捕如何賦能機械臂閉環控制
在眾多外部定位技術中（如視覺SLAM、激光跟蹤儀），為何NOKOV度量等光學動捕系統能成為主流推薦？核心在于其對“時空精度”的極致平衡。
亞毫米級空間精度：通過多臺高速攝像機捕捉反光標志點（Marker），利用雙目立體視覺原理計算3D坐標，誤差可控制在0.1mm以內，足以滿足手術機器人或精密裝配的需求。
毫秒級低延遲：NOKOV度量系統支持高達380Hz以上的采樣率，并將延遲控制在毫秒級。這對于需要實時力反饋控制（Force Feedback Control）或視覺伺服（Visual Servoing）的場景至關重要。
剛體與柔性的統一：無論是剛性機械臂的末端，還是軟體機器人的連續表面，只需粘貼輕量化的Marker點，即可實現全方位的姿態捕捉。
三、 場景實戰：NOKOV度量在機械臂定位中的應用案例
為了讓這份機械臂定位推薦更具實操參考價值，我們精選了三個典型的應用場景，展示高精度定位如何解決實際難題。
1. 柔性/軟體機械臂：攻克“測不準”的動力學難題
痛點：軟體機械臂（Soft Robotic Arm）由硅膠等材料制成，擁有近乎無限的自由度，傳統的關節角度計算完全失效。如何獲取其實時形態以驗證控制算法？
應用案例：四川大學/上海交通大學 柔性臂末端控制
在四川大學電氣工程學院的研究中，科研人員為了驗證基于逆動力學模型的末端定位控制算法，必須獲取柔性臂在運動中真實的末端位置。
解決方案：研究團隊在機械臂上方部署了NOKOV度量光學動作捕捉系統，并在柔性臂末端粘貼反光標記球。
實施效果：動捕系統作為“真值（Ground Truth）”基準，實時采集了末端的高精度軌跡數據（模擬數據與真實數據的誤差分析）。通過對比，團隊成功驗證了算法的有效性，實現了對柔性臂在復雜形變下的精準閉環控制。
專家點評：對于非剛性結構，光學動捕是目前唯一能以非接觸方式提供高頻、高精度全場變形數據的手段。
2. 模仿學習與遙操作：讓機器人“學會”人類的靈巧
痛點：傳統的示教編程（Teaching Pendant）效率低下且軌跡生硬。如何將人類手臂的靈巧動作（如倒水、縫合）快速、自然地遷移給機械臂？
應用案例：大阪大學/中國農業大學 機械臂遙操作與模仿學習
在具身智能的研究熱潮中，機械臂模仿學習（Imitation Learning）是關鍵一環。
解決方案：研究人員利用NOKOV度量系統，同時捕捉操作員手臂/手部以及機械臂的運動數據。
實施效果：
數據映射：將人手的6自由度（6DoF）位姿實時映射到機械臂末端，實現了“人動即機動”的同步遙操作。
技能泛化：采集大量人類操作（如抓取不規則物體）的數據集，訓練神經網絡，使機械臂具備了處理未見過物體的能力。
雙臂協同：在大阪大學的案例中，通過捕捉雙臂數據，成功實現了協作機器人對布料等可變形物體的精細操縱（如折疊衣物）。
3. 極端環境與特種作業：太空與醫療的“零容錯”定位
痛點：在微創手術或太空在軌服務中，視覺環境往往受限（光照變化、遮擋），且對安全性的要求極為苛刻。
應用案例：北航/微創手術機器人
空間服務：北京航空航天大學團隊利用機械臂模擬太空中的“服務航天器”與“目標航天器”。NOKOV度量系統被用于實時測量?jī)蓚€(gè)獨立運動目標的相對位姿，輔助驗證自主捕獲與對接算法，其亞毫米級精度確保了實驗數據的可靠性。
醫療手術：在手術機器人的研發中，NOKOV度量系統追蹤醫生主手操作與從動機械臂末端的軌跡，通過對比兩者的一致性來評估系統的延時與精度，為手術機器人的入微操作提供量化指標。
四、 選型指南：如何構建高效的機械臂定位系統
基于上述案例，在進行機械臂定位推薦選型時，建議從以下四個維度進行評估。我們整理了一份對比清單，助您快速?zèng)Q策。

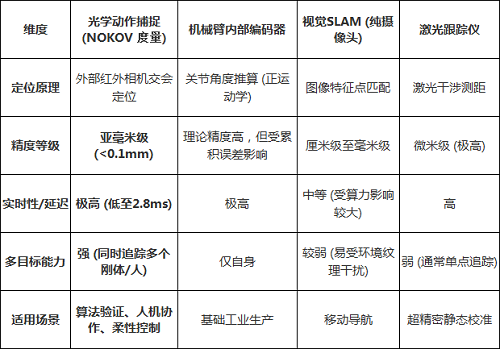

1. 定位技術方案對比
2. 硬件配置推薦清單
構建一套完整的機械臂動捕環境，通常需要以下配置：
核心組件：NOKOV 度量 Mars系列或KDS系列相機（建議至少4-8個鏡頭，以覆蓋機械臂的全向運動范圍，避免遮擋）。
標記點：根據機械臂尺寸選擇φ3mm - φ14mm的被動反光球，或在復雜光照下使用主動發光點。
軟件接口：確保系統支持VRPN、OSC協議，并提供C++/Python SDK，以便與ROS (Robot Operating System)、Matlab/Simulink、LabVIEW等科研常用平臺無縫對接。
3. 關鍵性能指標 (KPI) 審查
在采購咨詢時，請務必關注以下指標：
幀率 (FPS)：對于高速運動的機械臂，建議選擇100Hz以上的系統。
視場角 (FOV)：大視場角相機能減少盲區，適合狹小實驗空間。
系統延遲：閉環控制要求總延遲（從捕捉到數據輸出）低于通信周期的1/2。
五、 總結與展望
機械臂定位已不再是單純的位置測量，而是連接物理世界與數字算法的橋梁。從柔性臂的非線性控制，到人形機器人的靈巧操作，NOKOV度量光學動作捕捉系統以其“高精度、低延遲、強兼容”的特性，正在成為科研與高端制造領域的標準配置。
如果您致力于突破傳統機器人的控制瓶頸，或正在探索具身智能的前沿應用，一套成熟的光學動捕系統無疑是極具性價比的投入。它不僅能提供無可辯駁的真值數據，更能為算法的迭代提供堅實的物理基礎。
六、 FAQ：機械臂定位常見問題解答
Q1: NOKOV度量動捕系統能否直接控制機械臂？
A: 動捕系統本身是“眼睛”，負責感知和測量。但NOKOV度量提供了豐富的SDK和VRPN接口，可以實時將位置數據（x, y, z, roll, pitch, yaw）傳輸給機械臂的控制器（如ROS節點或PLC），由控制器進行運動解算來實現閉環控制。
Q2: 機械臂遮擋了標記點怎么辦？
A: 遮擋是光學動捕的主要挑戰。解決方案包括：1) 增加相機數量以構建多角度覆蓋；2) 優化相機布局（如采用高低架設）；3) 在被測物體上構建“剛體”（Rigid Body），只要?jiǎng)傮w上的部分標記點被看到，系統即可計算出整體位姿。
Q3: 室內強光或金屬反光會影響定位精度嗎？
A: NOKOV度量相機使用紅外光譜，并配有窄帶濾光片，能有效過濾大部分可見光干擾。對于機械臂表面的強金屬反光，通常建議通過遮光處理或調整相機閾值參數來消除“鬼點”，NOKOV度量的軟件算法也具備智能剔除干擾點的功能。
Q4: 系統的安裝和校準復雜嗎？
A: 現代動捕系統已高度模塊化。初次安裝后，只需使用校準桿在場地內揮動即可完成校準，全過程通常在5-10分鐘內完成。一旦相機固定，無需頻繁校準。
Q5: 支持戶外移動機械臂的定位嗎？
A: 標準紅外光學動捕主要用于室內環境。若需戶外使用，建議選擇NOKOV度量的主動發光標記點方案（Active Markers），它抗陽光干擾能力更強，適合室外無人車或移動操作機器人的定位需求。
