上海芯上微裝首臺350nm步進光刻機宣布發運

國產高端光刻家族再添新成員
2025-11-26
來源:IT之家
關鍵詞: 芯上微裝 步進光刻機 350nm

11 月 26 日消息,上海芯上微裝科技股份有限公司(AMIES)昨日宣布:公司自主研發的首臺 350nm 步進光刻機(AST6200)正式完成出廠調試與驗收,啟程發往客戶現場。

芯上微裝表示,這標志著我國在高端半導體光刻設備領域再次實現關鍵突破!這不僅是一次產品的交付,更是國產半導體裝備向高端化、自主化邁進的重要里程碑。


據官方介紹,AST6200 光刻機是芯上微裝基于多年光學系統設計、精密運動控制與半導體工藝?yán)斫夥e淀,傾力打造的高性能、高可靠性、全自主可控的步進式光刻設備,專為功率、射頻、光電子及 Micro LED 等先進制造場景量身定制。

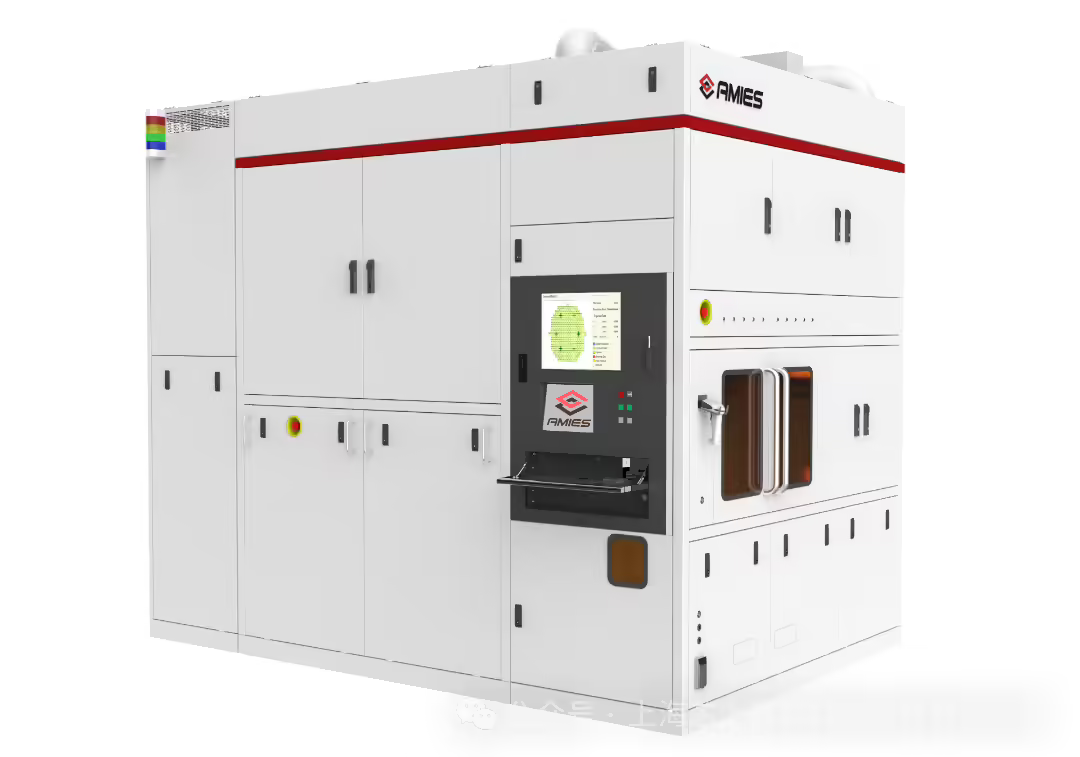

▲ 芯上微裝首臺 350nm 步進光刻機(AST6200)

核心性能亮點

高分辨率成像滿足先進工藝需求,搭載大數值孔徑投影物鏡,結合多種照明模式與可變光瞳技術,實現 350nm 高分辨率,滿足當前主流化合物半導體芯片的光刻工藝要求。

高精度套刻配置高精度對準系統,實現正面套刻 80nm,背面套刻 500nm,確保多層圖形精準套刻,提升器件良率。

高產率設計,顯著降低擁有成本(COO):

1.高照度 I-line 光源(IT之家注:波長 365nm,屬于近紫外光 UVA 級別)

2.高速直線電機基底傳輸系統,支持 2/3/4/6/8 英寸多種規格基片快速切換

3.高速高精度運動臺系統,最大加速度 1.5g,大幅提升單位時間產能

強工藝適應性,兼容多材質、多形態基底:

1.支持 Si、SiC、InP、GaAs、藍寶石等多種材質基片

2.兼容平邊、雙平邊、Notch 等多種基片類型

3.創新調焦調平系統,采用多光斑、大角度入射設計,可精準測量透明、半透明、不透明及大臺階基底

4.支持背面對準模塊,滿足鍵合片等復雜制程的背面對準需求

100% 軟件自主可控打造全棧國產生態:AST6200 搭載芯上微裝自主研發的全棧式軟件控制系統,從底層驅動到上層工藝管理,實現完全自主主權,且具備強大的工藝擴展性與遠程運維能力。
