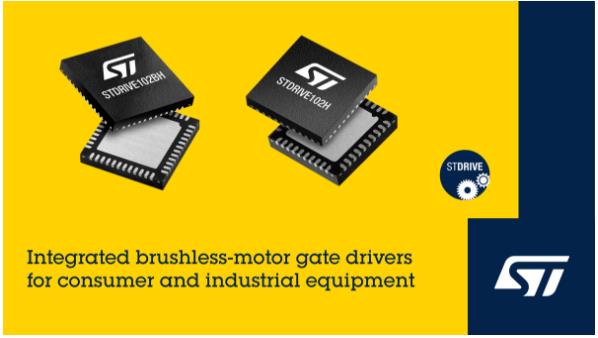

2025 年 6 月 23 日，中國——意法半導體推出新一代集成化柵極驅動器STDRIVE102H和STDRIVE102BH，用于控制三相無刷電機，提高消費電子和工業設備的性能、能效和經濟性。

STDRIVE102H適用于單電阻電流采樣電機控制方案，而STDRIVE102BH適用于三電阻電流采樣電機控制設計，工作電壓范圍6V 至 50V，設計人員可以通過兩個模擬引腳輕松配置驅動器，用一個簡單的電阻分壓器設置柵極驅動器的驅動電流，無需使用柵極電阻，也可以限制開關速率。新款驅動器具有低電流待機模式，可有效保護電池的性能，適用于無繩電動工具和家電、電動自行車、移動機器人，以及工業驅動電機。

新柵極驅動器集成電荷泵電路，讓上橋臂MOSFET導通時間不受限制，可以任意長，從而簡化了需要 100% PWM 占空比的應用設計。此外，電荷泵確保上下橋臂 MOSFET的柵源電壓相同，以平衡功率級的行為。此外，內部低壓差穩壓器 (LDO) 可為驅動器的下橋臂電路和模擬前端 (AFE) 提供 12V 和 3.3V 電壓，也可以為外部元器件供電。

其他功能包括全面完備的電氣和過熱保護功能。除欠壓鎖定 (UVLO) 和熱關斷功能外，新產品還具有上下橋臂 MOSFET漏源電壓 (VDS) 監測功能，增加冗余過流保護功能。在任何保護機制被觸發時，故障信號引腳響應快速，能夠增強系統安全性和可靠性。

不論電機控制采用磁場定向控制(FOC)還是六步電機控制方法，評估板EVLDRIVE102H和EVLDRIVE102BH都可加快系統開發周期。這兩款評估板配備電機反電動勢 (BEMF)傳感器和連接轉子位置傳感器（如果電機有此配置）的輸入引腳，以提高控制精確度。板子還提供用于連接 STM32 Nucleo微控制器主板的標準排針接口。X-CUBE-MCSDK STM32電機控制軟件開發套件 (MCSDK) 為工程師提供電機啟動運行以及開發應用所需的工具和代碼。
