一種原邊控制單級PFC變換器LED驅動電源
2017年電子技術應用第11期
張 良1，2，閻鐵生1，2，王 軍1，2，陳海川1，2，胡 鵬3
1.西華大學 四川省電力電子節能技術與裝備高校重點實驗室，四川 成都610039； 2.西華大學 電氣與電子信息學院，四川 成都610039；3.成都麥隆電氣有限公司，四川 成都610500
摘要： 針對傳統Buck-Flyback單級PFC變換器只能采用副邊反饋控制方式實現LED恒流，從而導致變換器結構復雜、體積大、成本高的缺點，提出了一種基于原邊控制的Buck-Flyback單級PFC變換器LED驅動電源。分析了驅動電源主電路的工作原理和原邊控制策略的恒流原理。最后設計了一臺輸入AC 90~264 V、輸出300 mA/12 W的實驗樣機進行了實驗驗證。
中圖分類號： TN86
文獻標識碼： A
DOI：10.16157/j.issn.0258-7998.166960
中文引用格式： 張良，閻鐵生，王軍，等. 一種原邊控制單級PFC變換器LED驅動電源[J].電子技術應用，2017，43(11)：136-138，146.
英文引用格式： Zhang Liang，Yan Tiesheng，Wang Jun，et al. A primary side regulation LED driver based on single-stage PFC converter[J].Application of Electronic Technique，2017，43(11)：136-138，146.
A primary side regulation LED driver based on single-stage PFC converter
Zhang Liang1，2，Yan Tiesheng1，2，Wang Jun1，2，Chen Haichuan1，2，Hu Peng3
1.Sichuan Province Key Laboratory of Power Electronics Energy-saving Technologies & Equipment， Xihua University，Chengdu 610039，China; 2.School of electrical and electronic information，Xihua University，Chengdu 610039，China； 3.Chengdu MOLO Electric Ltd.，Chengdu 610500，China
Abstract： The traditional Buck-Flyback single-stage PFC converter only uses secondary-side control to realize constant current, which causes the converter complex and expensive. A LED driver based on the PSR(Primary Side Regulation) Buck-Flyback single-stage PFC converter is proposed in this paper. The operation principle of main circuits of LED driver and the principle of constant current of PSR technology are analyzed. Finally, experimental results verify the correctness of the theoretical derivation based on the prototype with AC 90~264 V input, 300 mA/12 W output.
Key words : LED driver；Buck-Flyback converter；primary side regulation

0 引言

    LED因具有光效高、環保、壽命長等優點，已廣泛應用于室內、街道、景觀照明等領域[1]。驅動電源是LED照明不可或缺的部分，它是保證LED發光品質和整體性能的關鍵[2]。單級功率因數校正（Power Factor Correction，PFC）變換器因其器件少、成本低，主要應用于中小功率LED驅動電源中，而本文提到的Buck-Flyback單級PFC變換器具有中間電容耐壓值較低，開關管電流應力較低的特點，同時又能保證較高的PF值和效率，近年來得到了較多的研究[3-6]。基于傳統Buck-Flyback單級PFC變換器的LED驅動電源由于主電路拓?fù)涞南拗?，只能采用副邊反饋對LED負載進行恒流控制，此反饋方式由于副邊反饋電路和光電耦合器的存在，使得電源尺寸變大、成本變高。本文提出了一種基于原邊控制（Primary Side Regulation，PSR）的Buck-Flyback單級PFC變換器LED驅動電源，同時實現了功率因數校正和對LED的恒流控制，降低了電源體積和成本。

1 基于原邊控制的Buck-Flyback單級PFC變換器LED驅動電源

    如圖1所示為基于傳統Buck-Flyback單級PFC變換器的LED驅動電源的原理框圖。


    其中，流過LED的電流經電流采樣電阻R4產生反饋電壓vfb，反饋電壓vfb與參考電壓vref的差值經過誤差放大器得到誤差信號ve，ve的變化會使經過光耦的電流ie變化，流過光耦三極管的電流按照一定的傳輸比跟隨ie變化，使得vcomp改變，控制器根據vcomp的幅值改變驅動脈沖的占空比，從而穩定流過LED的電流。

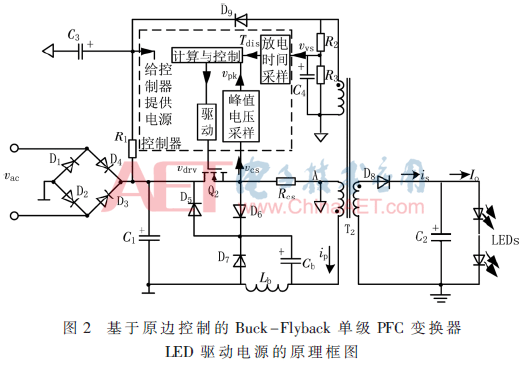

    由于越來越多的照明應用產品對LED驅動電源的高要求以及考慮到副邊反饋中光耦存在所帶來的劣勢，研究基于原邊控制技術的驅動電源很有必要[7]?；趥鹘y(tǒng)Buck-Flyback單級PFC變換器的LED驅動電源由于主電路拓?fù)涞南拗?，無法完成通過對反激變壓器部分原邊電感電流的采樣來實現對LED的輸出恒流控制?；诖?，本文有針對性地對傳統Buck-Flyback單級PFC變換器主電路拓?fù)溥M(jìn)行改進變換，提出了基于原邊控制的Buck-Flyback單級PFC變換器LED驅動電源，如圖2所示為其電路原理框圖。


    圖2中，消除了圖1電路中的副邊反饋電路和光電耦合器，采用原邊控制器實現了降低成本、減小電源尺寸的目的。其次，新型Buck-Flyback單級PFC變換器拓?fù)涫窃趥鹘y(tǒng)Buck-Flyback單級PFC變換器拓?fù)涞幕A(chǔ)上進行的針對性改進變換，采樣電阻Rcs和A點信號地的有效放置滿足了原邊控制技術需采樣得到原邊電感電流的條件，從而實現了對LED的恒流控制。本文所設計電源主電路運行于斷續模式(Discontinuous Current Mode，DCM)，即Buck-Flyback單級PFC變換器前級Buck電路和后級Flyback電路均工作于DCM模式，且在一個開關周期內輸入電壓近似不變。在半個工頻周期內，其工作模態大體可分為四個不同階段：階段1、階段2、階段3、階段4，所有工作模態的等效主電路如圖3所示。


    階段1：二極管D5、D7截止，D6導通，開關管Q2導通，輸入交流電源通過回路Q2-D6-Cb-Lb對電容Cb充電，電感Lb充磁儲能。建立起母線電壓vb，建立時間很短。

    階段2：開關管Q2繼續導通，當輸入瞬時電壓vac小于中間電容Cb電壓vb時，整流橋不工作，流過電感Lb的電流為0，D6、D7截止，電路等效為Flyback電路。

    階段3：當輸入瞬時電壓vac大于中間電容Cb電壓vb，D7截止，開關管Q2工作在[0，ton]時，對于后級Flyback電路，D8截止，輸出儲能電容C2向負載供電。流過開關管Q2的最大電流只是Buck級或者Flyback級的最大電流值。當ib>ip時，ib=iQ2，iD6=ib-ip，D5截止；而當ip>ib時，ip=iQ2，iD5=ip-ib，D6截止。

    階段4：當輸入瞬時電壓vac大于中間電容Cb電壓vb，開關管Q2工作在[ton，ts]時，電感Lb上電流通過D7續流，D5、D6、Q2都截止，D8導通，能量傳遞到輸出負載側。由于Lb與反激級變壓器原邊電感量Lf的大小不同，此階段可能存在兩種情況：Lb或者Lf兩者有一先放電結束。

2 原邊控制的恒流原理

    根據LED的特性，LED驅動電源需要恒定流過LED的電流。原邊控制技術可以在無需副邊反饋的情況下恒定輸出電流，上節中圖2為基于原邊控制的LED驅動電源電路原理圖。

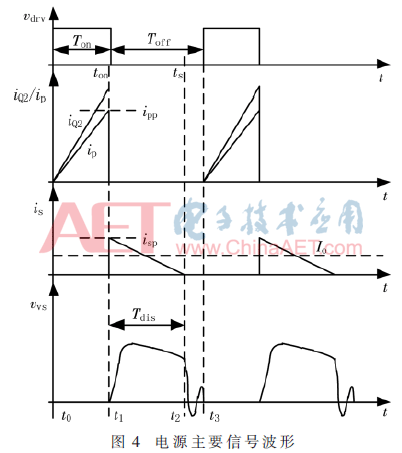

    本文設計的原邊控制LED驅動電源電路運行于DCM模式，流過采樣電阻Rcs的電流只是Flyback級變壓器的原邊電感電流，電路中主要信號的原理波形如圖4所示。


    如圖，在t1時刻，根據功率恒定原則，反激變換器級副邊繞組安匝值與原邊繞組安匝值應相等，即可得到：


式中：Rcs是原邊電感電流檢測電阻；vcsp是一個開關周期內電流檢測電阻Rcs上的峰值電壓?？刂破骺梢钥刂苬csp和每個開關周期內Tdis/Ts為一恒定值，故由式(4)可知：只要根據電源設計指標設定np/ns及采樣電阻Rcs的值，就能恒定控制流過LED的電流。

3 實驗

    現設計如下LED驅動電源樣機進行實驗驗證。實驗電路參數為：輸入工頻電壓有效值為90~264 V；電網頻率fLine=50 Hz；輸出LED電流Io=300 mA；輸出電容為兩個2 200 μF電容并聯，即C2=4 400 μF。主電路Buck變換級電感Lb感量為0.7 mH；Flyback變換級變壓器原邊匝數np、副邊匝數ns和輔助繞組匝數na的關系為np:ns:na=45:16:6，原邊勵磁電感感量為1.75 mH。采樣電阻Rcs取值1 Ω。

    根據電源的電路參數，在輸入全電壓范圍內，選取典型交流輸入電壓110 V時進行測試。在此輸入電壓下的LED電流Io實驗波形和輸入電壓、輸入電流實驗波形如圖5所示。


    從波形可以看出電路正常工作時流過LED的平均電流約為300 mA，電源具有較好的恒流效果，同時由此交流輸入電壓下的輸入電壓、輸入電流實驗波形可以看出輸入電流波形跟隨輸入電壓波形并與輸入電壓同相，電源具有較高的PF值。

4 結論

    本文提出了一種基于原邊控制的Buck-Flyback單級PFC變換器LED驅動電源，使用原邊控制技術消除了傳統Buck-Flyback變換器存在控制復雜，尺寸偏大，成本相對較高的缺陷。實驗結果表明流過LED的平均電流被穩定在300 mA左右，在全電壓范圍內保證了LED的發光品質，并且電源獲得了較高的功率因數。
