摘  要： 針對目前空心膠囊端面缺陷圖像采集困難等問題，提出了一種特殊照明的方式對膠囊端部進行成像。將圖像銳化、改進后的局部自適應閾值、輪廓提取用于膠囊端面圖像的預處理，并針對膠囊端面缺陷漏檢率高、檢測效果差等問題，提出了一種基于K鄰域鏈碼的拐點檢測算法，統計出膠囊端面缺陷圖像中的拐點個數并做出缺陷判別。實驗結果證明，該檢測算法實時性好，對常見的5種顏色的膠囊漏檢率和誤檢率均控制在2%~9%。

　　關鍵詞： K鄰域鏈碼；空心膠囊；端面缺陷檢測

0 引言

　　空心膠囊的缺陷檢測是藥品質量監管中不可或缺的一道工序。空心膠囊輕微的表面缺陷會影響其外觀，嚴重的表面缺陷可能造成充填機停機或使膠囊失去容器特性，因此需要對膠囊表面缺陷進行檢測。端面缺陷是常見的一種空心膠囊缺陷，ISLAM M J等人經過Otsu算子分割、輪廓跟蹤算法擬合端部的輪廓，得到兩個圓的半徑，判斷半徑是否在設定范圍之內來判斷膠囊端部是否存在缺陷[1]。KARLOFF A C等人利用了3個相機進行拍攝，實現360°的膠囊柱面圖像采集[2]。本文提出了一種較特殊的端部缺陷檢測方案，利用特定光源照射下膠囊端部反射的“月牙”圖形進行后續的處理和判別。通過圖像增強使“月牙”圖像的邊緣輪廓更為清晰，再采用圖像分割使端部的“月牙”圖形從背景中分離出來，對“月牙”的輪廓進行提取與篩選，并提出了一種基于K鄰域鏈碼的拐點檢測算法統計輪廓拐點數量，從而判別端部是否存在缺陷。

1 端部缺陷檢測方案

　　1.1 端部缺陷類別

　　常見的膠囊端部缺陷主要分為梅花頭和頂凹這兩種缺陷，如圖1所示。

　　1.2 照明結構設計

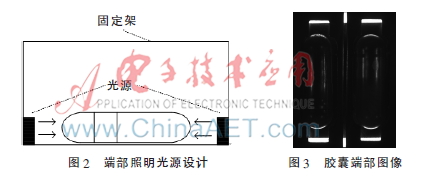

　　在檢測膠囊端部缺陷時，考慮到膠囊兩頭為半球面，相機垂直拍攝，僅僅依靠背光時端部存在盲區，無法看清端部的情況。實踐發現，兩端各設置一個平行光源進行正面照明，會有一部分反光進入上方的相機，觀察反射光是否異常就可以知道端部是否存在缺陷。具體的光源結構設計及采集的圖像分別如圖2、圖3所示。

　　1.3 端部缺陷檢測算法設計

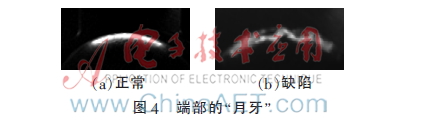

　　膠囊兩端各有一平行光源，光線照射到膠囊端部并反射進相機中，由于膠囊表面較為光滑且兩端為半球形，因此反射光在相機采集到的圖像中呈現“月牙”的形狀。當膠囊的端部正常時，圖像中的“月牙”形狀完整，亮度均勻，且“月牙”的輪廓相對平滑；當膠囊的端部存在缺陷時，“月牙”的形狀將會發生改變，由于不再光滑的半球面使“月牙”的亮度變得不均勻，導致其輪廓的平滑度降低，產生許多不規則凹凸，甚至出現斷裂的情況，如圖4所示。

　　利用端部正常時的“月牙”與端部存在缺陷時的“月牙”之間的各種差異，通過檢測“月牙”的形狀就可以判斷膠囊端部是否異常。

2 預處理

　　2.1 圖像增強

　　“月牙”圖像的檢測主要依賴于其邊緣平滑度的分析，當端部存在缺陷時，“月牙”圖像可能發生虛化，圖像增強算法增強“月牙”邊緣的對比度，使邊緣更加清晰。圖像銳化即邊緣增強處理，可以使圖像的邊緣更為清晰，分為頻域高通濾波法和空間域微分法[3-4]?？臻g域微分法直接對圖像像素進行操作，免去了頻域與空間域之間的轉換，本文采用改良后的Laplacian變形算子[5]，獲得更佳的銳化效果。典型的算子模板如式（1）所示，考慮了在圖像45°和135°上的效果。

　　由于Laplacian算子對噪點敏感，在銳化之前首先利用高斯平滑對圖像進行降噪處理，然后用式（1）模板進行二階微分運算，將得到的拉普拉斯圖像與原圖像根據式（2）疊加，獲取銳化后的圖像如圖5所示。

　　2.2 閾值分割與孤立點消除

　　為了提高算法效率，減少不必要的數據運算，首先需要設定每個“月牙”所在區域的ROI，如圖6所示，4個白色矩形框?yàn)樵O(shè)定的ROI。由于相機觸發采集的圖像中膠囊的位置固定，可保證“月牙”包含于ROI中，復制ROI圖像后，算法只需針對“月牙”所處的區域進行處理。

　　少量的反光讓背景圖像對“月牙”后續的分析造成影響，需單獨提取出“月牙”。為了使“月牙”與背景分離，需采用閾值分割進行處理，但膠囊端部出現缺陷時，可能出現“月牙”亮度不均勻的情況，并且膠囊槽上下各有小部分冗余的空間，使膠囊在槽中的位置有所變化。本文對最有代表性的局部自適應閾值法Bernsen算法[6]進行修改，使之可以用于從較暗的背景中分割出亮的前景，修改前后的公式分別如式（3）、式（4）所示：

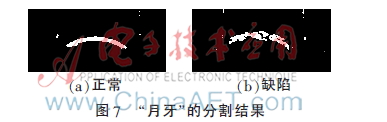

　　根據式（4）對銳化后的圖像局部自適應閾值進行分割得到圖7，其中窗口大小為25×25，參數C=22。

　　從圖7可以看出，由于底板、膠囊槽邊框及膠囊本身有輕微的反光，在“月牙”周圍仍然存在一些干擾。若采用形態學運算腐蝕或開運算進行處理，雖能去除周圍的小區域，但因?yàn)椤霸卵馈弊陨韰^(qū)域面積較小，其形狀將被嚴重破壞，如圖8所示。

　　因此本文采用輪廓提取算法獲取圖像中所有連通域的輪廓，并計算每個輪廓包圍的面積?？紤]到缺陷的“月牙”自身因?yàn)閿嗔训某霈F(xiàn)而分為幾個部分，所以通過設定一個小數值的閾值，將面積小于該閾值的區域去除，保留大于閾值的區域，即“月牙”本身，得到圖9。

3 基于K鄰域鏈碼的拐點檢測

　　拐點定義為改變曲線上、下走勢的點。拐點檢測算法可分兩類，一類是利用模板處理圖像中所有像素，依據結果確定拐點[7]；另一類通過搜索區域邊緣曲率最大值來尋找拐點[8]。后一種方法實現較為簡單，準確度較高。正常的“月牙”具有兩個拐點，而缺陷的“月牙”由于邊緣的形變較多，拐點數將超過兩個，通過拐點檢測算法檢測“月牙”邊緣拐點，統計其數量即可判斷是否存在缺陷。

　　本文將K鄰域鏈碼用于拐點檢測，相比于8鄰域鏈碼，其方向量化精度有所提高，并且具有平滑作用，避免邊界噪聲的干擾，可準確計算邊緣曲率。

　　設“月牙”邊緣由n個像素pi（i=1，2，…，n）組成，  c（k，i）和ei為第i個邊緣像素的鏈碼和曲率，在某一鄰域內，像素p（i+k/8）相對于pi的方向可表示為c（k，i+k/8）。像素pi的K鄰域如圖10所示，中心像素的外圍第1、2、3圈分別為8鄰域、16鄰域、和24鄰域，用數字0，1，2，…，k-1表示鄰域方向。實際中存在兩種特殊的情況：

　?。?）像素p（i+k/8）不在的K鄰域內，但在pi的k-8m內，其中m=1，2，…，且k-8m≥8，則用式（5）來代替；

　　c（k，i+k/8）≈c（k-8m，i+k/8）×k/（k-8m）（5）

　?。?）若像素p（i+k/8）不在pi的任何一個鄰域內，表明 p（i+k/8）和pi為同一個像素，且意味著像素p（i+k/16）為拐點，標記p（i+k/8）和pi，在后續處理中此標記可表明在點p（i+k/16）位置上有曲率突變。此時，c（k，i+k/8）不參與曲率的計算，可以令c（k，i+k/8）=c（k，i+k/8-1）。

　　根據K鄰域鏈碼描述可得邊緣像素pi處的切線角度的改變量i為：

　　為了擴大邊緣上各點的曲率之差，使之易于比較，采用式（8）進行計算。

　　對二值圖像中的“月牙”進行拐點檢測，統計邊緣曲線上的輪廓數量，即可實現缺陷判斷。

4 實驗結果

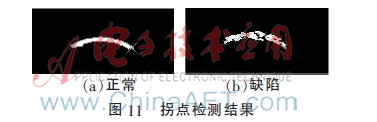

　　從生產線上選用不同顏色的膠囊作為測試樣本，主要檢測頂凹和梅花頭兩種缺陷，端部正常時與端部缺陷時的檢測結果如圖11所示，圖形“×”表示所找到的拐點所在位置，可以看出圖11（a）中正常的空心膠囊端部觀點數目為2個，11（b）端部缺陷的空心膠囊拐點數目遠大于2個?？梢娫摱瞬咳毕輽z測算法具有良好的效果。在實際測試中，本算法在Intel Core i7 4770k的處理平臺下耗費的總時間平均為5.4 ms，實時性較好。

　　選用5種不同顏色的膠囊進行端部缺陷檢測實驗，檢測完成后分別從成品和次品中抽樣檢測，統計每種顏色膠囊的漏檢率和誤檢率，部分抽樣結果如表1所示。本算法漏檢率和誤檢率均在2%~9%之間。

5 結論

　　本文提出了一種較為特殊的端部缺陷檢測方案，利用特定光源照射下膠囊端部反射的“月牙”圖形進行后續的處理和判別。實驗結果證明，本文提出的缺陷檢測算法實時性好，漏檢率、誤檢率較低，算法健壯性較強且效率較高，有一定的應用價值。
