采用支持菊鏈模式的新型數字溫度傳感器芯片DS28EA00組建的單總線測溫網絡，無需進行傳統的ROM搜索步驟，允許用戶將器件在鏈路中的物理位置與序列號對應，節省了RAM開銷，簡化了基于單總線的應用設計。

DS28EA00數字溫度傳感器是具有9位(0.5℃)~12位(1/16℃)分辨率和用戶可編程非易失性(NV)上、下觸發點報警功能的數字溫度計。每個DS28EA00都具有工廠編程的唯一64位序列號。通信時只需一根數據線和地線，就可通過1-Wire通信協議串行傳輸數據。改進型1-Wire接口具有滯回和干擾濾波功能，使得DS28EA00能夠在大的1-Wire網絡中可靠工作。與其他1-Wire溫度計不同，DS28EA00具有兩個額外的引腳用以執行順序檢測功能。該特性允許用戶將器件在鏈路中的物理位置與序列號對應，例如，用來測量儲存塔不同高度處的溫度。如果無需順序檢測功能，這些引腳可作為通用輸入或輸出。DS28EA00能夠直接從數據線獲取電源進行工作("寄生供電")，因此無需外部電源。

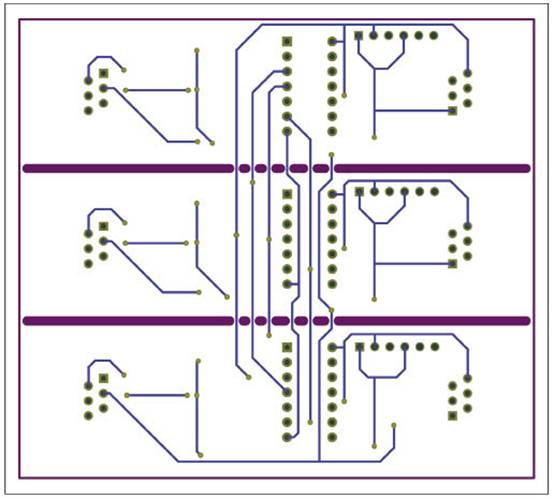

圖1 參考layout top

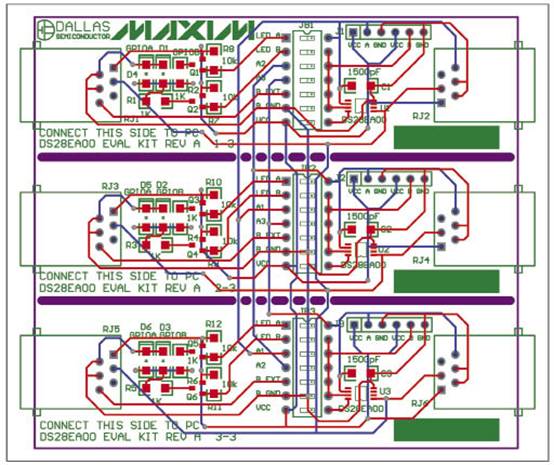

圖2 參考layout bottom

DS28EA00主要特性

•數字溫度計測量范圍：-40℃~+85℃

•用戶可選擇的9位~12位溫度分辨率

•獨特的1-Wire接口，僅需單個引腳即可進行通信

•每個器件都具有在工廠激光蝕刻的唯一64位序列號

• ROM多節點能力簡化分布式溫度檢測應用

•具有滯回和干擾濾波器的改進型1-Wire接口

•用戶可定義的非易失性(NV)報警溫度設置/用戶字節

•報警搜索命令能夠快速確定溫度超出設定范圍的器件

•標準和高速1-Wire通信模式

• 2個通用可編程IO (PIO)引腳

•級聯功能使用PIO引腳檢測器件在網絡中的物理順序

•工作范圍：3.0V~5.5V，-40℃~+85℃

•可由數據線供電

DS28EA00方案

DS28EA00評估系統（EV system）包括一個評估電路板（評估板），由三個部分組成，可以被分為三個獨立操作板。由于DS28EA00的主要特點之一是檢測物理順序，所以，在每個操作板上都有一個DIP開關模塊，以進行重新整理芯片之間的物理連接?？蛻艨梢赃x擇中斷評估板上的操作板，把它們與另外的電纜連接在一起，并重新安排DS28EA00s的物理順序。

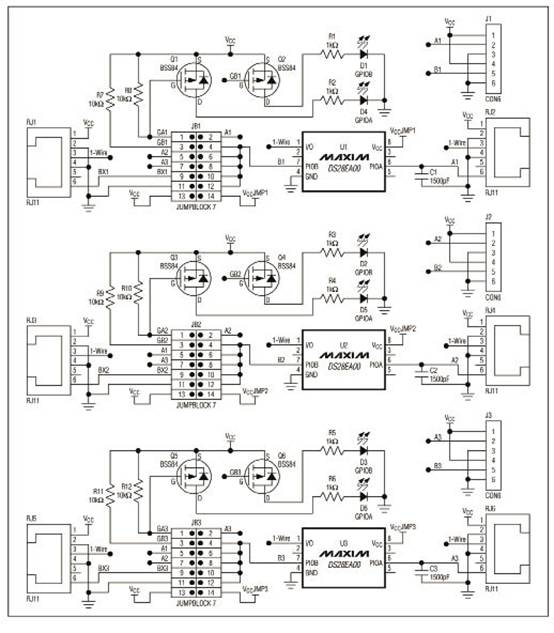

圖3 參考原理圖

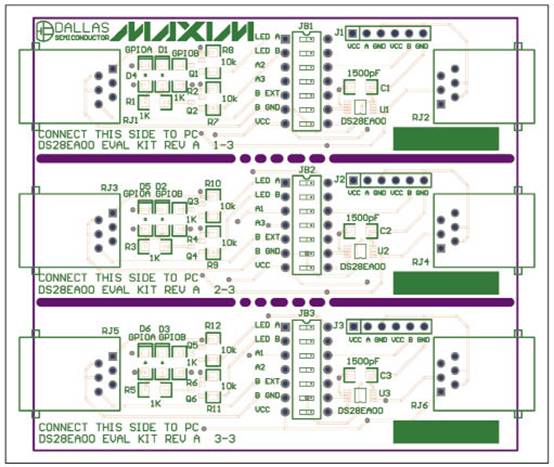

圖4 參考layout composite

DS28EA00方案特性

•簡易安裝

•獨立的評估板

•包含三個獨立的操作板，可與分操作板斷開，可與DS28EA00連接

•作為一個獨立的評估板使用時，每款評估板上的DIP開關模塊可路由芯片之間的物理鏈模式連接

•評估板上的分部分可以分成三個獨立的板，每個板可以評估一個DS28EA00，或者，當被電纜連接在一起時，評估鏈模式搜索

• LED燈給出PIO活動的視覺指標

• 6針接線端子，可以在鏈模式之外，PIO測試

• PC連接

•兼容（RoHS）

•免費下載的評價軟件
