近年來，Lustre作為一個開源的高性能分布式集群文件系統，以其PB級的共享存儲容量和上百吉字節每秒的聚合 I/O帶寬被廣泛應用于HPC領域。有數據[1]表明Lustre在HPC領域占有最大的市場份額，已成為構建HPC集群的事實上的標準。將Lustre引入到傳統的MPI集群解決I/O瓶頸,可提升并行計算速度。但是簡單地將Lustre移植到MPI集群中并不能獲得預期的效果。其主要原因是，運行MPI的并行程序需要進行大量的I/O訪問，而在這些I/O訪問中基于小數據（細粒度）的I/O訪問往往占據著相當大的比率，雖然Lustre能在連續大數據（粗粒度）傳輸上達到很高的I/O帶寬，但在不連續小數據傳輸上并沒有獲得顯著的性能提升。當大量小數據I/O頻繁訪問時，就會使該文件系統的整體性能迅速下降，以至實際I/O帶寬遠低于所提供的最大帶寬。

    為解決這一問題,通常的方法是在Lustre的上層加入一個并行I/O庫,通過該庫將多個不連續小數據塊的I/O操作轉化為對并行文件系統中的少量連續大數據塊的實際I/O操作，最大程度地利用并行文件系統所提供的帶寬，減少I/O瓶頸對程序性能的影響，在庫的級別上優化并行I/O的訪問效率。本文提出了一種基于MPI-IO庫（并行I/O庫）編程接口的改進方案，以保證在小數據整合為大數據的過程中進一步減少進程間的通信量和時間消耗，從而提升集群并行效率，為傳統MPI集群的升級改造提供新的思路或新的方法。
1 Lustre文件系統性能介紹
    Lustre是面向集群的存儲架構，是基于Linux平臺的開源集群（并行）文件系統。由于其提供了與POSIX兼容的文件系統接口，從而使其擴展了應用領域。Lustre擁有高性能和高擴展性兩個最大特征。高性能是指它能夠支持數萬客戶端系統、PB級存儲容量和數百GB的聚合I/O吞吐量;高擴展性是指由于Lustre是Scale-Out存儲架構，由此可以借助強大的橫向擴展能力，只要以增加服務器的方式便可擴展系統總存儲容量和系統總性能。

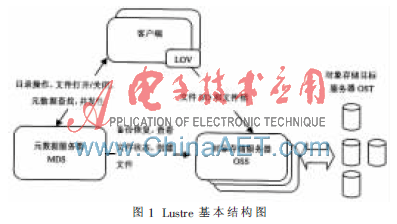

     Lustre文件系統主要由元數據服務器MDS（Metadata Server）、對象存儲服務器OSS（Object Storage Server）、客戶端（Lustre Client）三部分組成。MDS用于存儲數據描述信息，管理命名空間和目標存儲地址；OSS進行實際的數據存儲，提供文件I/O服務；Lustre Client則運行Lustre文件系統,并作為集群計算端與MDS和OSS進行信息交互[2]。如圖1所示。

     由于Lustre設計的初衷是要提高數據訪問的并行性和擴展聚合I/O帶寬，所以在設計過程中廣泛采用了元數據與數據分離、數據分片策略、數據緩存和LNET網絡等技術。而在這些設計中，數據分片設計和后端改進的EXT3文件系統非常適合大數據連續I/O訪問，所以Lustre在大數據應用中其性能表現得非常好。但對于不連續小數據I/O而言，由于Lustre在讀寫文件前需要與MDS進行交互,以獲得相關的屬性和對象位置信息，從而增加了一次額外的網絡傳輸和元數據訪問的開銷（與傳統本地文件系統相比）。若有大量頻繁的小數據讀寫時，Lustre客戶端上Cache的作用將失效，其命中率也會大大降低。如果數據小于物理頁大小，則還會產生額外的網絡通信量，小數據訪問越頻繁，則網絡開銷也就越大，進而影響Lustrer的總體I/O性能。OST（對象存儲目標服務器）后端雖然采用了改進的EXT3文件系統，但它對小數據的讀寫性能存在先天的缺陷，其元數據訪問效率也不高，且磁盤尋址延遲和磁盤碎片問題嚴重。所以，Lustre的設計決定了它對小數據I/O的表現，其實際I/O帶寬遠低于所提供的最大帶寬。
    因此Lustre集群及其并行架構非常適合眾多客戶端并發進行大數據讀寫的場合，但對于不連續小數據的應用是不適合的,尤其是海量小文件應用LOSF（Lots Of Small Files）。
2 MPI-IO對并行I/O的實現
    MPI-IO是一個并行I/O庫,作為 MPI-2 規范的一部分，提供了執行可移植的、用戶級的I/O 操作接口。MPI可以通過該接口在文件和進程間傳送數據,如圖2所示。ROMIO是MPI-IO的一個具體實現,而ADIO是位于并行文件系統和上層I/O庫ROMIO之間的軟件層，它的作用是使得上層并行I/O庫的實現具有更好的移植性和更好的I/O訪問效率。由于ADIO可以在不同的并行文件系統上實現，提供了一組最基本的并行I/O訪問的函數，所以I/O庫只需要在ADIO上實現一次，就可以通過ADIO實現對所有底層文件系統的訪問。一些特定的并行文件系統的優化通常也在ADIO層上實現，所以ADIO的實現使得上層庫可以透明訪問底層并行文件系統，而不必考慮底層并行文件系統方面的細節。正基于此，本文所提出的改進策略也是在ADIO上實現的[3]。

    MPI-IO可分為非集中式(noncollective I/O)和集中式(collective I/O)兩種I/O操作。
    非集中式I/O操作，是MPI-IO的普通I/O操作方式。在此操作下，若每個進程訪問文件中存放位置不連續的小片數據時，往往是對每一個小片連續的數據使用單個獨立函數來讀寫數據，就像在Unix或Linux中一樣，所以這種方法I/O延遲較大，系統開銷也較大。但對于連續大數據的讀寫，此種方式可以利用操作系統緩存和Lustre數據分片等技術,充分發揮并行I/O的優勢。
    而對于集中式I/O操作,由于集中式I/O具有并行程序的對稱性，當I/O發生時集群中所有節點均運行到各自子進程的相同位置，所以各子進程會在一個很短的時間間隔內各自發出I/O 請求，集中式I/O便合并這些小的讀寫請求，使之整合成為大的讀寫請求，從而減少磁盤磁頭移動和I/O次數，提高I/O讀寫速度。本文的改進型編程接口也正是基于此類I/O方式將多個不連續的小數據I/O整合為少量的大數據I/O，進而再利用底層的Lustre并行文件系統對大數據I/O的優勢，使得集群的整體并行效率得到提升。集中式I/O有很多實現方案，ROMIO是采用基于Client-level的兩階段法來實現集中式I/O的。
    兩階段法通過分析集中式I/O請求對數據的總體需求，將一次I/O操作分成兩個階段來完成。第一個階段是所有計算進程交換彼此I/O信息，確定每個進程的文件域，從磁盤上讀取相應I/O數據；第二個階段是按照應用需求將緩沖區的數據交換分配到各進程的用戶緩沖區，寫操作與讀操作類似。在這兩個階段中，進程之間需要進行相互通信，同步同一通信域中的相關進程的數據信息，從而得到程序總體的I/O行為信息，以便整合各個進程獨立的I/O請求。如圖3所示。

       第一階段：
       (1) 確定參加讀操作的通信域中所有進程，并進行同步；
       (2) 確定每個進程各自需要讀取的一個包含所請求數據的連續的文件區域；
       (3) 每個進程根據自己的文件區域進行I/O訪問，并將這些數據存放在一個臨時緩沖中，同步所有進程到每個進程的I/O操作結束。
      第二階段：
      (1) 進行I/O數據的置換，將緩存中數據發送給目標進程；
      (2) 同步所有進程到數據置換結束。
    寫操作類似于讀操作。兩階段I/O整合了多個進程所請求的數據范圍，訪問到稠密的數據區域的可能性比較大，因此對于非連續數據分布比較分散情況，該算法有明顯的性能優勢。但是，兩階段I/O的性能很大程度上依賴于MPI所提供的高效的數據傳遞機制，即消息傳遞機制。如果MPI無法提供比底層文件的聚合帶寬更快的速度，那么在兩階段I/O中數據傳遞所帶來的額外開銷將會大大降低該I/O方式的性能[4]。
3 改進的并行I/O編程接口
    從上述分析可知，MPI-IO在整個集群系統中起到了承上啟下的作用，向上連接MPI計算系統，向下連接Lustre并行文件系統，所以其效率的高低一直影響到集群的整體并行I/O效率。為此，本文所提方案需要對以下三個方面進行改進。
    (1) 如何界定數據塊的大小
    在Linux 32 bit的操作系統中,一個頁面大小為4 KB，同時也是Lustre網絡傳輸?shù)幕締挝?。由參考文獻[4]可知，當數據大小不到一頁或不同進程同時讀寫一個頁面中數據的時候，Lustre的I/O性能最差，甚至不如傳統的本地文件系統；若數據塊的大小不足一個條塊(數據分片)，則客戶端每次讀寫只與一個OST交互信息，沒有從真正意義上實現Lustre并發I/O的功能。
    所以如何界定數據塊的大小，是提高系統并行效率的關鍵。本文依據參考文獻[4]所提供的實驗數據，設定Lustre條塊大小為64 KB，若數據塊小于該值，則視為小數據，按本文改進的集中式MPI-IO編程接口操作；若數據塊大于該值，則視為大數據，按非集中式MPI-IO接口操作。
    (2) 采用直接I/O模式以減少內核消耗
    Lustre文件系統底層采用Portals協議進行數據傳輸，上層則連接Linux操作系統的VFS（虛擬文件系統）。應用程序所有的I/O操作都必須通過Linux的VFS才能進入Lustre。在Linux操作系統中，讀寫模式分為文件緩存（Cache）模式和直接（Direct）模式。
    對于Lustre文件系統而言，由于該文件系統是以頁面為I/O的基本單位，所以當n個進程去讀取僅需一個頁面的數據流量時，若采用緩存機制，則實際系統需要n個頁面的I/O流量才可完成，而隨著I/O請求的增加，這種額外的開銷將會越來越大；而對于寫操作，緩存機制在小數據I/O的問題則更加突出。在寫操作時，由于每個進程必須獲得該頁面上的文件鎖才能進行，以保證對這個文件寫操作的獨占性。但是當一個進程獲得鎖后，其他進程只有等待該進程結束操作，所以對于同一個頁面的寫操作是串行的，系統不能發揮程序的并行作用而造成性能下降。并且，當數據塊小于4 KB時（不足一個頁面），文件緩存的作用已經不明顯，反而使得I/O調用的開銷越來越突出。因此， Lustre在非連續小數據I/O時，采用可以繞過系統緩存的直接I/O方式，直接將文件數據傳遞到進程的內存空間則是一個可行的辦法。
    (3) 減少集中式I/O第一階段的通信量
    由前述可知，MPI-IO中的集中式I/O操作是采用兩階段法來進行的。該算法第一階段，通信域中所有進程同步操作方式采用廣播的形式，即每個進程的數據信息通過廣播的方式發送給通信域里的所有進程。也就是說，若有n個進程參與此次集中I/O操作，則整個過程中進程間需要n×(n-1)次點對點通信才能完成。這樣，隨著集群節點數的增加， 進程間的通信次數勢必會給I/O性能造成較大影響。所以，本文的優化方案就是以減少進程間的通信量為目的，盡量減少進程間的通信次數，以提高整體的I/O性能。這里，選取通信域中的一個進程作為主進程，通過它從其他進程收集各自的I/O信息進行相關的計算，并匯總整合本通信域中的所有I/O信息，再將其進行廣播，以達到進程間I/O信息同步的目的。若還是n個進程參與此次集中式I/O操作，則進程間的點到點通信次數將會降到2×(n-1)次。顯然，改進后的策略可以明顯降低進程之間的通信次數，進而提高了整個集中操作的I/O性能。
4 實驗與分析
    為驗證改進方案的可行性，在傳統的MPI集群上做了相應的測試。測試環境為7個節點的集群系統（3臺OST，3臺客戶端，1臺MDS），每個節點包含一顆PIV處理器和2 GB內存，40 GB的硬盤，操作系統采用Redhat Linux Enterprise 5（內核為2.6.18），并行集群軟件為MPICH2.1，并行文件系統為Lustre 1.0.2。在測試程序中，在3個客戶端上同時運行3個進程讀寫一個文件的不同部分，測試文件為2 GB，其他的什么都不做，來測試改進前后的I/O 讀寫帶寬（改進前的讀寫方式為Lustre系統的普通讀寫方式）。

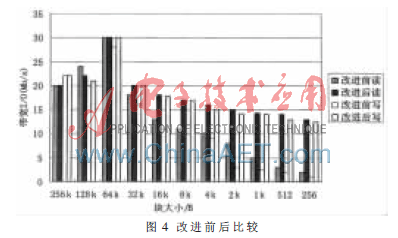

    如圖4所示,先分析改進前Lustre系統的讀寫情況：數據塊為64 KB時，由于大部分RPC數據包中都包含了數十個頁，從而減少了I/O調用的次數，效率達到最高；而當數據塊小于64 KB（一個分片的大?。r，此時客戶端每次讀寫只能與一個OST交互信息，從而無法使用Lustre分片技術的并發功能，造成這一階段讀寫性能不佳；而當數據塊大小為4 KB或者小于4 KB時，性能則快速下降，特別是寫操作，性能下降得更為嚴重，這主要是因為數據塊的大小不足1個頁面（4 KB），此時大部分的RPC數據包僅僅包含1個頁面而導致I/O效率不高，特別是在不同進程同時讀寫一個頁面中的數據的時候，則性能更糟。

    由于改進后的方案采用了MPI-IO中的改進集中式操作和直接I/O技術，使得數據塊在64 KB以下區段性能差異較大。但對于數據塊大于64 KB時,改進前后的差異不大，這是因為改進后的編程接口將大于64 KB的數據包均視為大數據，不做修改，所以與改進前基本一致；對于數據包小于64 KB時，改進后的讀寫明顯放緩了I/O讀寫下降的速度，且讀操作和寫操作的速度基本持平，這主要是因為改進后的方案中使用了MPI-IO中的改進集中式操作，由于MPI-IO中可以使用單個函數來訪問非連續數據，且可多次使用，同時MPI-IO也允許一組進程在同一時間訪問一個普通文件，在進行多次讀寫時，I/O的訪問開銷不但可以降低，而且還可將定義開銷分攤到各次訪問， 從而改善了小數據I/O操作的性能。
    總之，基于Lustre的MPI-IO編程接口的改進方案是可行的。在該機制下構建的MPI集群系統能夠有效解決I/O瓶頸，提升并行計算速度，與傳統的MPI集群相比性能提高空間很大。但是由于研究剛剛起步，還需要在總結現有不足的基礎上，繼續實踐、改進和完善。
