本例描述了一個用于電路問題診斷(如過熱元件和熱失控)的雙晶體管熱探針。雖然探針并不能提供精確的溫度測量，但可以用探測二極管簡單地試探某個可疑元件，從而對潛在的熱問題做一次速檢。電路包括指示表，可以一起裝入一個小外殼內，如一個空的20g膠棒管。普通的1N4148硅信號二極管可以作為溫度傳感器，它有約-2mV/°C的正向壓降溫度系數。音量表的滿量程偏起見轉大約為300μA。為便于攜帶和充電，電路供電采用一只3.6V的可充電NiCd電池。

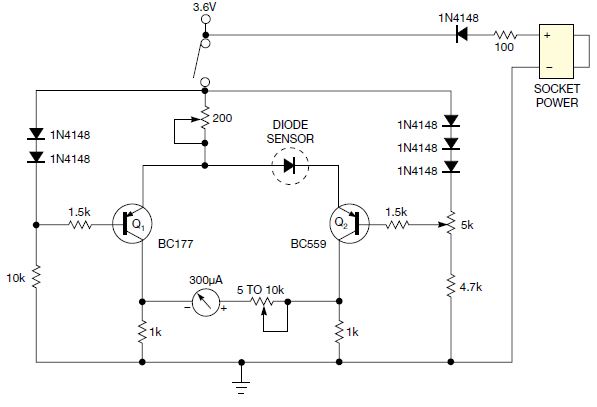

圖1，這是一個雙晶體管熱探針，用于診斷電路的問題，如過熱元件和熱失控，多圈電位計與電表串聯，可以根據溫度變化，調節電表的靈敏度

電路使用了基射結二極管偏置的晶體管Q1以及Q2。在室溫下調節多圈微調電位計，使得通過兩個集電極的電流相匹配，從而得到零讀數。當檢測二極管溫度高于室溫時，二極管上的正向壓降減小，增加了Q2集電極的電流，而Q1集電極電流下降。Q1與Q2之間集電極電流的失衡產生了流經電表的電流，從而指出有溫升。與電表串聯的多圈電位計可以根據溫度變化情況，調節表的靈敏度(圖1)。這里有電路布局以及結構細節。
