這款家用脈沖治療儀運用高阻抗運算放大器LF353為核心的窄脈沖發生器，產生重復周期0.1～0.5s。
脈沖寬為10ms的脈沖，經過電壓一電流轉換器和電流擴展電路組成輸出回路，實現輸出脈沖電流2—40mA,重復周期為0.1～0.5s，脈沖寬度為20rns電脈沖。
自制脈沖治療儀的電極可采用直徑為2～3cm的圓形金屬片(鐵皮)，外面墊上2mm厚的藥棉，用紗布固定好。使用時，導電液可用專用藥液，或食用白醋，將藥棉沾濕。

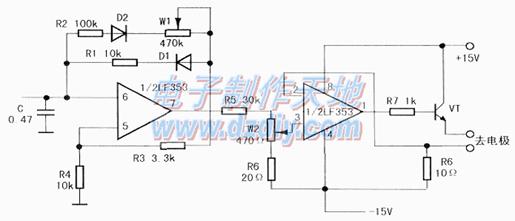

自制脈沖治療儀的電路原理如下圖所示。

器件型號如下表所示。

使用時，調W1，可以重復頻率；調W2可以改變電脈沖輸出電流。

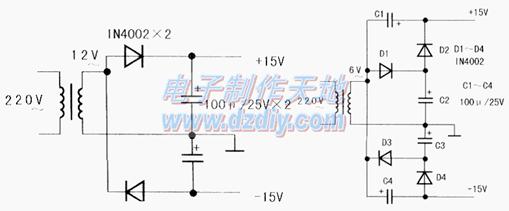

本儀器所需要的平均電流不超過10mA，電源變壓器功率只有1VA，+15V也不需要穩壓。變壓器可采用市面銷售的1～2VA的產品。自制穩壓電源參考如上圖、下圖所示電路。
