摘  要： 介紹了一種基于Gabor濾波器的指紋圖像增強算法，該方法對傳統的Gabor濾波器的參數和大小進行了優化。實驗表明這種算法具有很好的處理效果。
關鍵詞： 指紋識別；Gabor濾波器；指紋增強

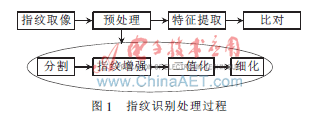

　指紋具有唯一性和終身不變性。指紋識別技術即是利用指紋的這種特性，通過對指紋特征的提取和比對完成對個人的身份驗證。其具體流程如圖1所示。

　從采集頭得到的指紋圖像往往帶有大量的噪聲。這些噪聲主要有：采集頭上的污點、指紋本身帶有的疤痕、指紋太濕造成的指紋粘連、指紋太干造成的紋線斷裂。這些噪聲不利于指紋原本特征信息的準確提取，所以需要對采集到的指紋圖像進行圖像增強。
　指紋增強的方法有：紋理濾波法[1]、傅里葉分析法、小波分析法和基于知識的方法等。指紋圖像增強的主流方法是紋理濾波方法，該方法計算指紋圖像每個局部區域的方向和頻率特征，用紋理濾波器對指紋圖像進行濾波增強。Hong提出一種基于Gabor濾波器的指紋增強方法[2]，Gabor濾波器[3]可以在空域和頻域上獲得最佳的分辨率，具有良好的帶通性和方向選擇性。但該方法有時存在塊效應或方向效應，并且對不同頻率的圖像有不同的增強程度。本文在基于Gabor濾波器指紋增強[4]的基礎上，提出一種改進的Gabor濾波器算法。實驗證明了該方法的有效性及可行性。
1 歸一化

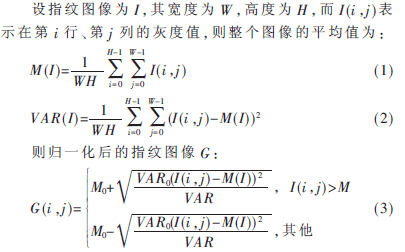

　歸一化是為了消除指紋采集過程中由于傳感器自身的噪聲以及因?yàn)槭种笁毫Σ痪斐傻幕叶炔町悾瑢⒅讣y圖像的對比度和灰度調整到一個固定的級別上，為后續處理提供一個較為統一的圖像規格[5]。一般按式(1)~式(3)進行歸一化。
　
　指紋圖像歸一化處理后的圖像如圖2所示。

2 方向場的計算
　指紋方向場真實地反映了指紋圖像最本質的紋理特征，再現了指紋的中心紋路、外圍包絡線及脊線的形狀和走勢。由于脊線具有緩變性的特點，求出的方向場也不可能發生走向的劇變，利用這一特征可以對有噪聲情況下求出的方向場進行平滑處理，從而可以獲取低質量指紋圖像效果較好的方向場[6]。方向場是對紋線形狀的一種描述，這種描述可以大大簡化研究指紋的幾何拓?fù)浣Y(jié)構問題。方向場的計算如下：
　(1)把指紋圖像分成大小為W×W的方塊，對于500 DPI指紋圖像，W常選為16。

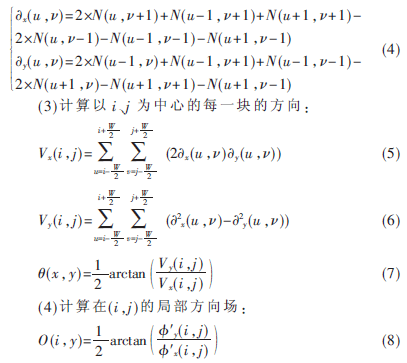

(2)計算點(i，j)的梯度和。本文根據計算的要求，梯度算子可以選擇簡單的Sobel算子，也可以選擇較復雜的Marr-Hildreth算子。Sobel算子公式如下：

　歸一化后的指紋圖像和方向圖如圖3所示。

3 Gabor濾波增強
　Gabor濾波器使用方向場圖像來進行增強，是指紋增強算法中最常見的一種。這種算法的基本出發點是基于指紋的數學模型，指紋在局部小區域內可以認為是一組平行的具有一定頻率的直線，可以順著脊線的方向使用Gabor窗函數去過濾圖像，使脊線的信息得到加強。由于是順著脊線的方向?yàn)V波，在順著脊線的方向上有平滑的作用，因此能將一些斷裂的脊線修復回原來的狀態；同時由于Gabor濾波器具有良好的頻率選擇性，可以在有效地去除脊線上的噪聲的同時，保持脊線的結構。

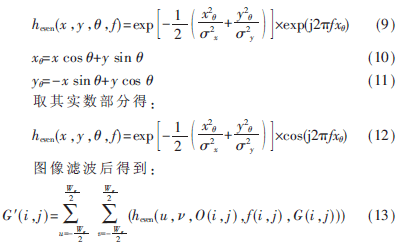

通常的二維Gabor濾波算子的定義如下：

　

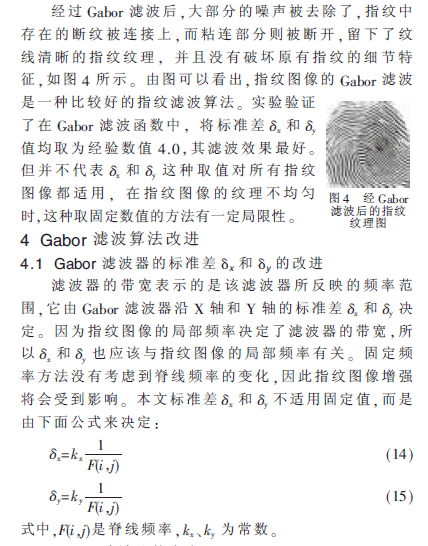

4.2 Gabor濾波器的大小
　在傳統的Gabor濾波器算法中，濾波器的寬度和高度被設置為固定值，但是固定的濾波器大小不能容納不同尺寸帶寬的小波。因此，為了使濾波器的大小能按照Gabor小波的帶寬變化，本文把濾波器的寬度Wx和高度Wy建立了與標準偏差有關的方程：
　wx=6 δx　　　　　(16)
　wy=6 δy　　　　　(17)
　由于絕大多數的Gabor小波信息都包含在[-3δ，3δ]內，所以，在式中所選的參數能夠容納絕大多數有用的Gabor小波信息。
在得到每一小塊的脊線頻率、標準差和濾波器大小后，利用Gabor濾波器的脊線響應對指紋圖像進行濾波后得到經過參數優化Gabor濾波器處理后的圖像為：

　改進前后濾波效果如圖5所示。

5 實驗結果分析
　本文提出的改進的Gabor濾波器算法能夠較好地避免傳統方法中產生的虛假的脊線或谷線，并能達到一致性的增強，通過圖像的增強算法，圖像得到明顯的增強，細節信息得到了很好的保留。在本文設計的濾波器中，窗口的大小是動態變化的，與指紋的脊線和谷線的寬度有關，所以需要花費更多一點的時間來?yè)Q取對圖像增強質量的提高。
參考文獻
[1] JAIN A K， FARROKHNIA F． Unsupervised texture segmentation using Gabor filters[J]． Pattern Recognition， 1991，24(12)：167-186．
[2] Hong Lin， Wan Yifei， JAIN A. Fingerprint Image enhancement： algorithm and performance evaluation[J]. IEEE Transactions on Pattern Analysis and Machine Intelligence， 1998， 20(8)：777-789.
[3] 劉映杰，馬義德，馮曉蘭，等．Gabor濾波器在基于細節點的指紋識別中的應用[J]．計算機測量與控制，2007，15(1)：132-134．
[4] 夏振華，石玉，于盛林．基于Gabor濾波器的指紋圖像增強[J]．工程圖學學報，2006(5)：80-85．
[5] 林青松，王小瓊．基于改進Gabor濾波指紋圖像增強算法研究[J]．現代計算機專業版，2008(2)：36-38．
[6] 林喜榮，蘇曉生，丁天懷，等．Gabor濾波器在指紋圖像處理中的應用[J]．儀器儀表學報，2003，24(2)：183-186．
