固態繼電器(Solid State Relay，SSR)是一種具有隔離功能的無觸點電子開關，在開關過程中無機械接觸部件，輸入控制電路和輸出回路間具有電的隔離，并且輸出回路的通斷受輸入信號的控制。與傳統的電磁繼電器(EMR)相比，固態繼電器不但具有和電磁繼電器相當?shù)霓D(zhuǎn)換功能，還具有驅動功率小、噪聲低、可靠性高、抗干擾能力強、開關速度快、體積小、壽命長、使用方便、與TTL、HTL、CMOS電路兼容等優點。固態繼電器分為交流固態繼電器和直流固態繼電器2種。直流固態繼電器主要由輸入回路、光電耦合器和輸出回路組成，其中光電耦合器起到光電隔離的作用，輸出部分相當于一個常開開關。隨著現代電子技術的發展，對于隔離驅動、隔離切換電路的場合，已經形成了光電隔離固態繼電器廣泛應用的局面。
文獻利用大功率場效應管構成互補型MOS管對，從而形成具有3個輸出端的電子開關電路，模擬單刀雙擲功能，構成大功率單刀雙擲固態繼電器。文獻公開了一種多功能限流保護式固態繼電器，包括低壓控制部分和高壓開關部分，設置了高低壓組合指示和限流帶復位保護部分。文獻設計了一種20 A的1 500 V的大功率高速直流固態繼電器，具有良好的開關特性。目前廣泛應用的直流固態繼電器的導通電壓與截止電壓近似相等，當輸入在臨界值附近時，繼電器會出現抖動，無法正常動作。本文提出一種新的設計方法，將繼電器導通電壓與截止電壓分離。為了驗證所設計電路的有效性與正確性，對其進行了數值仿真，并對實際電路運行參數進行測試。
1 硬件電路設計
本文直流固態繼電器采用四端設計方式，電路原理如圖1所示。
滯回特性的直流固態繼電器設計" src="http://files.chinaaet.com/images/20110525/4344beeb-7eec-4cca-93be-ccf4802fb99c.jpg" />
1．1 輸入電路
輸入回路主要由電阻R1，R2、R3，穩壓管D1，D2，開關管T1，T2組成。其中NPN型開關管T1和PNP型開關管T2構成正反饋回路，使光電耦合器導通電壓和截止電壓分離。
1．1．1 導通與截止過程
如圖1所示，輸入電壓范圍為0～24 V，初始值為0 V。此時光耦合器處于關斷狀態，電路不導通。電阻R2與電阻R1構成開關管輸入分壓回路，③點電壓為穩壓管D2上電壓，基本恒定不變。逐漸增大輸入電壓，當②點電壓超過③點電壓時(忽略開關管壓降)，三極管T1導通，繼而三極管T2導通。接著光耦中的發光二極管被觸發導通，光耦合器將發光二極管發出的光由光敏三極管轉換成光電流，光耦導通，從而將電路導通。繼電器返回時，逐漸降低輸入電壓，此時D2兩端電壓等于T2、D1以及光耦中二極管三個元件的電壓的總和。
隨著電壓的降低，③點電壓比②點電壓略高0．7 V時，此時電壓為臨界電壓。當電壓降到臨界值以下時，三極管T1就會截止，三極管T1截止后，光耦合器中發光二極管也隨之截止，從而使整個電路處于截止狀態。
1．1．2 動作值、返回值和返回系數的計算
由圖1列出電路導通和關斷時的數學表達式：
式中：Uin為導通(關斷)時電路輸入電壓(動作電壓與返回電壓)；U1為二極管D2兩端電壓；U3為二極管D1和三極管T2兩端電壓；假定設計電路的相對動作值達到75%，相對返回值達到40%，因而R1和R2的阻值分別選取為1 kΩ和1．5 kΩ。經計算如下：
從以上計算可見，繼電器導通時輸入電壓為17．7 V，動作值為73．8%，繼電器截止時輸入電壓為10．2 V，動作值為42．5%，繼電器導通電壓和截止電壓之間留有充分的裕度，保證了繼電器在臨界值能夠準確動作。
1．2 隔離電路
本文采用光電耦合器(Optical Coupler，OC)作為繼電器的隔離電路，光電耦合器是一種半導體光電器件，它具有體積小、壽命長、抗干擾能力強、工作溫度寬及無觸點輸入與輸出、在電氣上完全隔離等特點。本設計選用型號為TLP127的光耦合器，該芯片適用于表面貼裝。 TLP127由砷化鎵紅外發光二極管，光耦合到達林頓光敏三極管與一個不可分割的基地發射電阻器組成，廣泛應用于可編程控制器、直流輸出模塊、電信等方面。
1．3 輸出電路
輸出電路由開關管T3，T4組成的兩級放大電路和續流二極管D3組成，輸出電路的通斷完全由輸入電路控制，輸入電壓使光電耦合器導通則輸出回路導通，即繼電器導通，反之則截止。可見，該繼電器的輸出穩定在一定值，不受負載的影響，端口相對獨立。
從以上的各部分電路原理分析可以看出，上述設計方案從理論上講，可以以小電流控制大電流，同時能夠分離繼電器的導通電壓和截止電壓，具備固態繼電器的開關功能。
2 電路仿真與參數測試
考慮到系統的可實現性，本文利用Multisim進行仿真。Multisim是加拿大Interactive Image Technologies公司推出的Windows環境下的電路仿真軟件，不僅具有電路瞬態分析和穩態分析、時域和頻域分析、噪聲分析和直流分析等基本功能，而且還提供了離散傅里葉分析、電路零極點分析、交直流靈敏度分析和電路容差分析等電路分析方法。由于仿真軟件與現實元器件之間的差別，仿真實驗只對電路設計做定性分析，具體參數在實物電路板上進行測試。
2．1 電路仿真

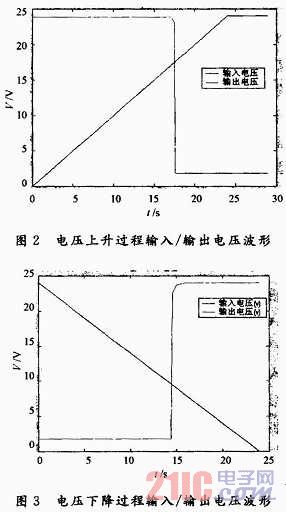

按照設計方案在Multisim中搭建電路原理圖，輸入為線性電壓源，電壓范圍是0～24 V。仿真電路中用24 V直流電源與電阻R模擬受控回路連接在繼電器輸出端。輸入電壓上升過程中，當電路導通時，輸出端電壓會迅速下降；在輸入電壓下降過程中，當電路截止時，輸出端電壓會迅速上升。輸入電壓上升過程和下降過程波形分別如圖2、圖3所示。
分析圖2、圖3可以得出當輸入電壓從0 V逐漸增加到24 V時，電路動作電壓值約為17．887 V，而當電壓從24 V逐漸減小到0 V時，電路電壓返回值約為10．212 V。仿真動作值與上述計算動作值相近，考慮到仿真誤差，二者的結果吻合。
2．2 電路參數測量

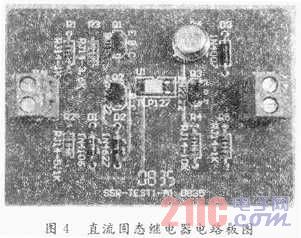

在實物電路板上進行參數測量，主要進行通斷電壓測量和導通時間測量。實物電路板如圖4所示。
2．2．1 輸入/輸出電壓特性

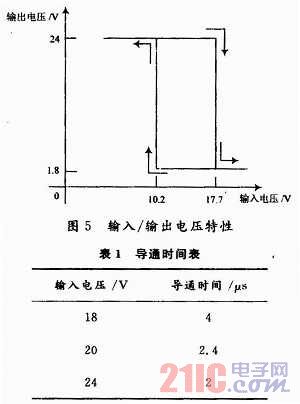

根據測量繼電器輸入電壓與輸出電壓參數的結果，繪制出其輸入/輸出電壓特性如圖5所示，從圖5中可以看出動作結果與計算值一致，繼電器的導通電壓與截止電壓分離，且留有足夠的動作裕度，實現了繼電器的滯回功能。
2．2．2 導通時間測量

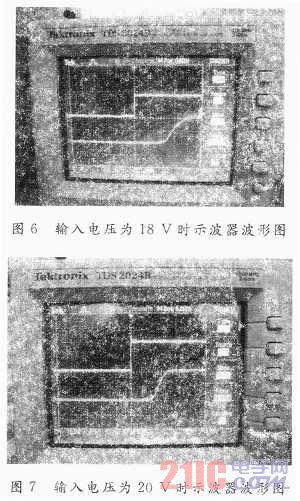

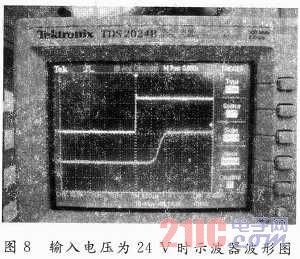

導通時間是指，從施加于常開型固體繼電器輸入端電壓，達到保證接通電壓開始，到輸出端電壓達到其電壓最終值90%為止的時間間隔。導通時間是衡量繼電器動作的準確性和可靠性的重要指標，所以試驗中通過測量繼電器的導通時間來檢驗繼電器動作是否準確。實驗中分別對輸入電壓18 V、20 V和24 V三個電壓的導通時間進行測量，測量數據如表1所示，示波器波形圖分別如圖6～圖8所示。
從表1和以上波形圖可以看出，隨著輸入電壓的降低，導通時間隨之升高?？傮w上輸入電壓超過動作電壓后，繼電器能夠在極短的時間內導通，動作準確，實現了理想的開關功能。
電路的仿真分析與參數測量結果表明，本文提出的新型直流固態繼電器的設計方案能夠?qū)崿F(xiàn)繼電器的基本功能，同時滯回特性設計使繼電器在臨界電壓可以準確動作，是一種比較理想的方案。
3 結語
本文提出的直流固態繼電器設計方案較為新穎，通過在控制電路設置正反饋回路來實現繼電器導通電壓和截止電壓的分離。仿真結果和參數測量結果表明該方案完全可行，繼電器具有良好、可調的滯回特性，能夠防止臨界抖動，準確動作，同時繼電器輸出不受負載的影響，輸入、輸出端口相對獨立，這是本文所述設計方案的最大優點?？傮w上，該電路結構簡單，功能完備，在實際工程中運行良好，市場前景比較廣闊。
