羅氏諧振器—一種用于DC/DC變換器的PWM信號發生器
摘要: 羅氏諧振器是一種脈寬調制(PWM)開關信號發生器,它可以產生PWM脈沖列來控制DC/DC變換器,如羅氏復舉電路變換器[1]。這種諧振器僅由三個運算放大器(OA)組成,能產生開關信號脈沖列來控制靜態開關的導通和關斷,其頻率f和導通占空比k可調。羅氏諧振器可被再次集成到便攜式DC/DC升壓型變換器系列特定用途的集成電路(ASIC)中。
關鍵詞: 變頻|逆變 諧振器 變換器 DC/DC
Abstract:
Key words :

1引言

  DC/DC" title="DC/DC">DC/DC升壓型變換器" title="變換器">變換器系列廣泛應用在計算機硬件和工業應用上[1,2,3],如:計算機的外圍電源、汽車輔助電源、伺服電機的驅動電源和醫療設備。近年來,DC/DC變換器技術發展得很快,例如,羅氏變換器系列和Cuk變換器已被開發出來[1,4,5,6]。DC/DC變換器的靜態開關S可以是雙極性功率晶體管、MOSFET或IGBT,需要用頻率f和導通占空比k可調的PWM脈沖列來驅動。通常這一PWM脈沖列是由一個數字信號處理器(DSP)產生。本文介紹一種羅氏諧振器" title="諧振器">諧振器,如圖1所示。它可以取代DSP產生PWM脈沖列來驅動靜態開關S。羅氏諧振器能被再次集成到降壓型和升壓型便攜式DC/DC變換器系列的特定用途集成電路(ASIC)中。

  羅氏諧振器具有高效簡單的電路結構,改變脈沖頻率f和導通占空比k很容易。它由三個運算放大器(OA)及輔助元件組成。這三個運放分別命名為OA1、OA2和OA3,型號均為μA741,集成在一片TL074芯片中(含四個運放)。兩只電位器分別用來調整脈沖的頻率f和導通占空比k。

  在對羅氏諧振器進行分析之前,首先假設運放是理想的,則滿足:

 ?。?)開環電壓增益為無窮大;

 ?。?)輸入電阻為無窮大,輸出電阻為0;

  (3)輸出電壓正負最大值等于電源電壓值。

2電路描述

  μA741型運放OA可工作在電源電壓為±(3~18)V之間,電源端和接地端分別記作V+、V-和G,其中2=V+。圖1中OA2為一積分器,它的輸出電壓VC是一三角波,其頻率f=1/T可由電位器R4調節。OA1為一諧振器,它的輸出電壓VB是一頻率為f的矩形波。OA3用做比較器,它的輸出電壓VD是一矩形脈沖,其導通占空比k可由電位器R7調節。

  首先,假設當t=0時VB=V+,通過電阻R2正

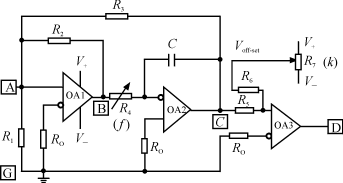

圖1羅氏諧振器

反饋給OA1。這使得OA1的輸出電壓保持VB=V+。同時,VB通過R4輸入OA2,因此OA2的輸出電壓VC按斜率1/(R4C)減少至mV-。電壓VC通過R3負反饋給OA1。(通常令R3略小于R2,其比率定義為m=R3/R2)。A點的電壓VA在時間段2mR4C由[2mV+/(1+m)]變至0。因此,電壓VA向負值減少,導致在t=2mR4C時,OA1的輸出電壓VB=V-,電壓VA跳至[2mV-/(1+m)]。同理,當t=2mR4C時,VB=V-,并通過電阻R2正反饋給OA1。這使得OA1的輸出電壓保持VB=V-。同時,VB通過R4輸入OA2,因此OA2的輸出電壓VC按斜率1/R4C增加至mV+。電壓VC通過R3負反饋給OA1。A點的電壓VA在時間段2mR4C內由[2mV-/(1+m)]變至0。因此,電壓VA向正值增加,導致在t=4mR4C時,OA1的輸出電壓VB=V+,電壓VA跳至[2mV+/(1+m)]。

  VC輸入0A3,并通過R6和偏移信號Voff-set進行比較,偏移信號可由電位器R7進行調節。當Voff-set=0,OA3的輸出電壓VD是一系列導通占空比k=0.5的脈沖。當Voff-set為正值時,與電壓VC的交點上移,因此OA3的輸出電壓VD是一系列導通占空比k<0.5的 脈 沖 。 同 理 , 當 Voff- set為 負 值 時 , 與 電 壓 VC的 交 點 下 移 , 因 此 OA3的 輸 出 電 壓 VD是 一 系 列 導 通 k>0.5的脈沖,如圖2所示。導通占空比k由Voff-set通過電位器R7控制。

  PWM脈沖列VD通過一耦合電路提供給DC/DC變換器的開關,如功率晶體管、MOSFET或IGBT。電壓VA、VB、VC和VD的波形如圖2所示。

  設計實例:羅氏諧振器的內部電路如圖1所示,其元件參數為:R0=10kΩ;R1=R2=R5=100kΩ;R3=R6=95kΩ;R4=510Ω~5.1kΩ;R7=10kΩ;C=5.1nF。因此有:m=0.95頻率f=100kHz~10kHz,導通占空比k=0~1.0。

3討論

  芯片TL074中的μA741型運算放大器頻帶寬約為2MHz,當羅氏諧振器工作在f=100kHz時,它的開環增益僅為20。VC的波形可能會發生輕微的變形,象一指數函數曲線,但是,所輸出的脈沖列的頻率f和導通占空比k仍然可調。雖然所有運放OA的實際正負輸出電壓最大值要比電源電壓低,羅氏諧振器仍能很好的工作。當電源電壓從±5V變至±18V時,頻率f和導能占空比k的改變小于2%。

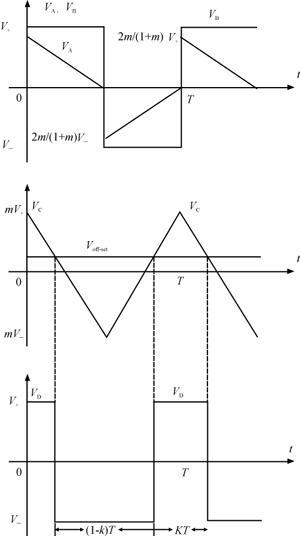

圖2羅氏諧振器的電壓波形

4結論

  羅氏諧振器已被開發出來,這是一種用于控制DC/DC升壓型變換器的新型諧振器。它能產生高品質的PWM脈沖列來導通或關斷靜態開關,從而實現DC/DC升壓變換。它對于源電壓的變化具有很強的容錯能力,因此可以廣泛地應用于各種DC/DC變換器中。它也可以被再次集成到便攜式DC/DC變換器系列的ASIC芯片中。
