??? 摘 要： 鋰電池由于具備體積小、能量密度大、單體電壓高、自放電率低、內阻小等特點而被廣泛應用于混合動力系統" title="動力系統">動力系統中。針對傳統鋰電池保護電路" title="保護電路">保護電路和充電電路" title="充電電路">充電電路表現出的局限性，提出了基于DSP2407A的智能管理系統" title="管理系統">管理系統(可有效地保護鋰電源系統)和基于PFC的充電電路(可有效地對電池充電）。實驗結果證明了設計的正確性，為混合動力汽車用鋰電源系統奠定了堅實的基礎。
??? 關鍵詞： 混合動力? 鋰電池保護? 功率因數校正? 智能管理系統
?
??? 隨著汽車工業的不斷發展，能源的過度消耗以及環境的嚴重污染，迫使人們開始考慮發展新一代節能環保型汽車。發展混合動力汽車(Hybrid Electric Vehicle)是解決能源危機和環境污染的最佳方案之一[1-3]。當汽車處于低污染要求排放區域時，為提高發動機的效率和燃油性能，一般關閉發動機，采用高性能蓄電池提供能量驅動汽車正常行駛。因此，蓄電池的性能在很大程度上決定了汽車污染物的排放和行駛路程。
??? 現今用于混合動力系統中的動力性電池有：鉛酸電池、鎳氫電池和鋰離子電池[4-5]。
??? 鉛酸電池由于能量密度低、充放電壽命短、廢棄物難處理等缺點基本上已被未來的混合動力系統所淘汰。鎳氫電池單體電壓相對較低，只有1.2V，且有“記憶效應”，需要定期地大規模放電保護，這在很大程度上加大了電源管理系統的任務；其次，鎳氫電池自放電率高，一般情況下達到了10%～15%。
??? 與其他電池相比，鋰離子電池在容量、功率方面具有較大的優勢。鋰離子電池功率密度高（800W/Kg）、單體電壓高（平均電壓為3.6V）、不污染環境、沒有“記憶效應”、自放電率低(約為3%～5%)，是一種理想的動力性電池，在國外已經被廣泛地應用于混合動力系統和航空航天飛行器中。國內，對大功率動力型鋰電池的研究只是在最近幾年且不成熟，本文就是基于這一現實提出了基于DSP2407A的鋰電池智能管理系統和基于PFC的充電系統。
1 60V/50A鋰電池智能管理系統
??? 在參考國內外鋰電池保護電路的基礎上，設計了基于DSP2407A的鋰電池智能管理系統，其原理框圖如圖1所示。
?
??? 鋰電池組由14個單體組成，充電上限限制電壓為60V，放電下限限制電壓為40.5V，平均放電電壓為50V，平均放電電流為40A，溫度保護門檻為110°C，均衡點為4.2V，最大充電電流為50A。
??? 此智能管理系統包括：過壓保護、欠壓保護、過流保護、短路保護、溫度保護等電路和基于上限充電電壓的上均衡保護電路、基于下限放電電壓的下限自鎖電路以及電量顯示電路等。在這個系統中，鋰電池的電量顯示電路非常重要：一方面由于鋰電源為密封裝置，電量顯示可以提示用戶還有多少能量可以利用；另一方面電量顯示電路在電源出現低壓時不僅向DSP控制器提出保護功能，而且還可以通過CAN總線向充電系統提出充電請求。
2 60V/50A鋰電池充電系統設計
??? 所要設計的鋰電池充電系統性能如下：
??? (1) 采用限流轉恒壓充電方式；
??? (2) 功率因數PF>0.97;
??? (3) 交流輸入電壓范圍：200V～240V;
??? (4) 輸出功率Pout＝3kW;
??? (5) 直流輸出浮充電壓Vout=60V;
??? (6) 最大充電電流Imax=50A。
??? 電路由兩級構成，前級為PFC級，對輸入進行功率因數校正，同時提升電壓到380V；后級采用DC/DC" title="DC/DC">DC/DC方案，把電壓從380V降到60V，并采用限流定壓方式充電，其基本原理圖如圖2所示。
?
2.1 PFC級主電路設計

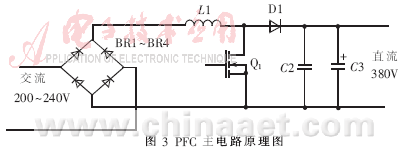

??? 有源功率因數校正電路，都是基于DC/DC拓撲的，原則上有Buck、Boost、反激、正激等多種結構。由于Boost電路具有電感電流連續、允許寬的輸入電壓范圍、驅動電路容易等特性，因此被廣泛地應用于功率因數校正電路中。本文設計的基于Boost拓撲的PFC主電路原理圖如圖3所示。
?
2.2 DC/DC主電路設計
??? DC/DC電路的功能主要是將PFC主電路輸出的380V直流電壓轉換成60V浮充電壓，最高電流為50A輸出。常用于大功率DC/DC變換器的電路有全橋和半橋電路，但這兩種電路有如下缺點：
?? ?(1)橋臂上、下開關管在不可預見的干擾下會產生直通短路，損壞開關管;
??? (2)某一個開關管驅動脈沖丟失時，變壓器原邊會因偏磁而出現飽和現象;
??? (3)兩路驅動脈沖寬度不一致會導致變壓器原邊偏磁飽和。

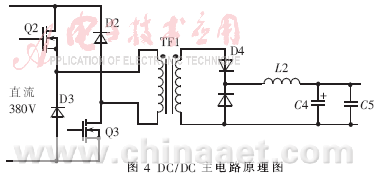

??? 正激變換電路則避免了上述現象的發生，因此被廣泛地應用于一些要求較高的開關電源中。本文設計的基于雙管正激的DC/DC電路拓撲如圖4所示。
?
2.3 控制電路設計
2.3.1 PFC級控制電路設計

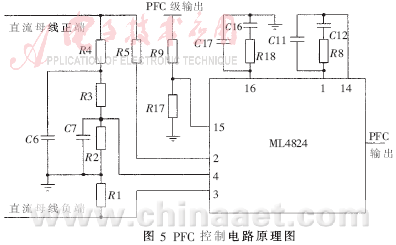

??? ML4824為PFC/PWM兩級復合控制芯片。PFC級控制電路原理圖如圖5所示。圖中，直流母線波信號經R2、R3、R4、C6、C7構成的二階濾波網絡成為輸入電壓前饋信號，同時母線波信號還經電阻R5成為輸入電壓波形采樣信號。PFC級輸出電壓經R9、R17分壓送到ML4824的電壓誤差放大器的輸入端，這個信號與基準電壓比較后成為電壓誤差信號。R1為輸入電流采樣電阻，采樣的電流信號送到ISENSE腳。R8、C11、C12和R18、C16、C17分別構成電流誤差放大器和電壓誤差放大器的補償網絡。
?
2.3.2 DC/DC控制電路設計

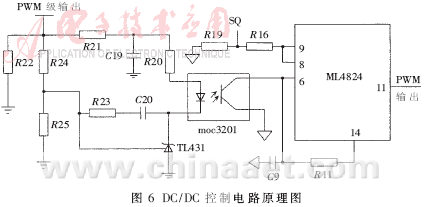

??? ML4824既可以作為電壓型PWM控制芯片，也可以作為電流型PWM控制芯片。本文將其應用為電流型PWM控制芯片控制DC/DC電路，控制原理圖如圖6所示。圖中，輸出電壓經分壓電阻采樣后與TL431形成的基準電壓進行比較，得到輸出電壓誤差信號，經光耦隔離后送至芯片形成電壓環；而通過R19采樣的開關電流送至芯片形成電流環，從而構成雙閉環調節。SQ為主電路開關管Q3的S腳。
?
??? DC/DC電路實現限流定壓方式充電就是指在充電初期限制一個最大充電電流(通過調節圖6中電阻R19、R16來實現)，隨著蓄電池正負極間電壓逐漸升高，充電電流也隨之減小，直至蓄電池充滿，蓄電池正負極間電壓等于電路輸出電壓，此時蓄電池處于浮充狀態，待充一個階段后DSP控制器檢測其電流，當小于某個數值就關閉充電回路。
2.4 輔助電源設計

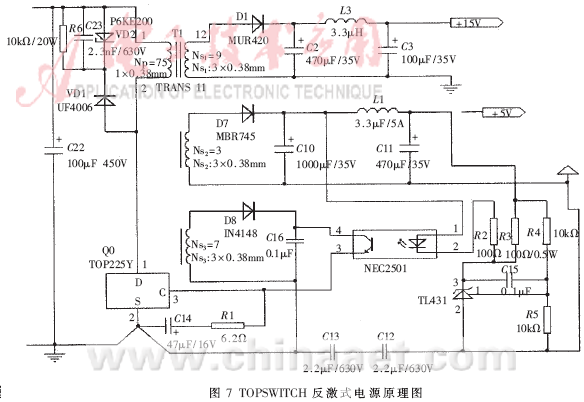

??? 對于整個系統而言，需要多路不同電壓等級的直流電源，如DSP控制板需要5V、15V兩路電源，同時還供霍爾電流傳感器使用。綜合成本和實用性兩方面的考慮，選用TOPSWITCH反激式電源，其原理如圖7所示。
?
3 實驗

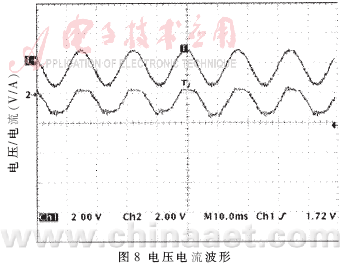

??? 圖8為PFC控制電路不工作時的輸入電壓和輸入電流波形，由于PFC電路沒有工作，輸入電流畸變很嚴重。
?
??? 圖9為PFC控制電路工作后輸入電壓和輸入電流波形，從圖中可以看出，輸入電流能夠很好地跟蹤輸入電壓波形，功率因數達到了0.99。
?

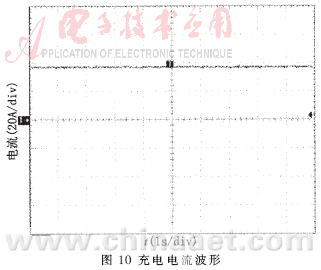

??? 圖10為充電電路在恒流階段的電流波形。從圖中可以看出輸出電流紋波很小。
?
??? (1)針對一般鋰電池保護電路的缺陷提出了基于DSP2407A的鋰電池智能管理系統。實驗證明，可很好地保護電源系統。
??? (2）針對一般充電電路電流畸變很嚴重的問題提出了基于功率因素校正PFC的充電電路。實驗證明，可有效地實現限流恒壓對鋰電池充電，電流紋波很小。
參考文獻
[1] ?熊志偉.混合動力城市客車動力系統研究[D]. 武漢:武漢理工大學碩士論文，2005.
[2]? 劉金玲.并聯混合動力客車控制策略研究[D]. 北京：清華大學碩士論文，2005.
[3]? 方偉新，吳森.超級電容與蓄電池并聯使用對混合動力公交車的改進[J].客車技術與研究，2005,(5)：11-14.
[4]? 陳全世，仇斌.燃料電池電動汽車[M].北京：清華大學出版社，2005.
[5]? 胡驊，宋慧.電動汽車[M].北京：人民交通出版社，2002.
[6] ?黃海宏，王海欣.基于TOPSwitchⅡ的開關電源設計.現代電子技術[J]，2006,(4):16-18.
