??? 摘 要： 利用ADI公司的AD?滋C845芯片，提高了系統集成度，采用硬件獨特設計以及軟件濾波、軟件非線性補償算法，設計并實現了一種精度達10^-5以上的高精度數字式應力傳感器，滿足在一些高精度測量領域的需求。同時，豐富、簡便的軟件通信協議" title="通信協議">通信協議使傳感器在使用過程中的校準、去皮重、軟件濾波、多傳感器同時工作（陣列方式）時的地址設置變的非常方便、快捷。
??? 關鍵詞： ADμC845? 高精度測量? 軟件濾波? 補償算法? 通信協議

?

??? 隨著計算機技術和集成電路技術的發展，人們對傳感器的要求也隨之提高，近年來出現的數字傳感器" title="數字傳感器">數字傳感器就是一個很典型的例子。
??? 目前批量生產的模擬式應力、應變傳感器的轉換精度一般在萬分之三至萬分之一，甚至更高。而一些比較常用的應力、應變數字傳感器中集成電路芯片內置的A/D" title="A/D">A/D轉換器通常是14位的，其極限量化誤差在±(1/2)×2^-14左右，即絕對值相當于2^-14，也就是說，A/D的最后一位通常是靠不住的。因此這類芯片的轉換精度可以達到十進制的萬分之1.2。從上面分析可以看出，靠這類芯片無法保證原模擬式傳感器的轉換精度，因?yàn)榱炕`差已經與模擬傳感器" title="模擬傳感器">模擬傳感器的誤差處在一個數量級。而數字化后的傳感器精度如果低于原模擬傳感器的精度，這種轉換就已失去意義。
??? 此前也有一些利用24位的A/D(如AD7730等)與CPU的組合，設計出數字傳感器，但其系統集成度明顯較低，可靠性也因此降低，而成本則高于本設計。
??? 本文采用ADμC845芯片，利用其內置的24位A/D、串行口，配以外部232/485芯片、外部數據平滑濾波算法及通信協議，設計了一種集成度較高、能輸出232/485數字量的高精度數字式應力傳感器，其量化誤差在±(1/2)×2^-24左右，即相當于2^-24，低于1ppm（百萬分之一）；不僅如此，本設計更大的優點是可以將模擬傳感器的剩余非線性補償?shù)?，使其性能更加?yōu)越；同時，采用數據平滑濾波又增加了輸出數據的穩定性。通過通信協議，可以對傳感器的輸出做零點校準、滿刻度校準、去皮重、軟件濾波、多傳感器同時工作等多種設置，也可以非常方便地讀出傳感器當前的各種狀態，如A/D是否溢出、是否計量達到設定值等，使傳感器成為真正意義上的數字傳感器。此外，還為使用者提供了若干個I/O" title="I/O">I/O狀態端子，將動態計量過程特征量通過這些端子表現出來，成為執行機構實施控制的依據，從而具有了控制的功能。
1 硬件組成及工作原理
1.1 ADμC845原理框圖
??? 圖1所示為ADμC845的原理框圖。

???????????????????
1.2 ADμC845的優勢
??? ADμC845是51系列兼容的8位單片機，選擇該芯片做為數字傳感器的核心主要基于其眾多特點中的幾個突出性能：
??? (1)24位∑-Δ A/D轉換器（∑-ΔA/D轉換器的工作原理在諸多參考文獻中已有敘述^[1]），具有差分模擬輸入、24位無失碼、21位有效分辨率、±0.0018%線性誤差等特點。由于采用∑-Δ轉換技術,量化噪聲被移至A/D轉換的頻帶以外,因此特別適合用于寬動態范圍內的低頻信號A/D轉換,具有優良的抗噪聲性能。為高精度、低噪聲地轉換模擬信號提供了條件。
??? (2)62KB FLASH程序存儲器、4KB FLASH數據存儲器，可以支持51系列嵌入式操作系統以及豐富的通信規約、復雜的功能。
??? (3)內置看門狗定時器（Watchdog Timer），節省外部資源，使工作更可靠。
??? (4)內置溫度傳感器，該芯片已經具有低溫漂的特性(0.5ppm/℃)，但為了滿足更高性能的要求，利用內置的溫度傳感器，可對寬溫度范圍工作時的系統進行溫度補償，進一步提高測量精度。
??? (5)低功耗。休眠模式下電流低于20μA。
??? (6)寬溫度范圍,該芯片有兩種工作溫度范圍：-40℃～+85℃和-40℃～+125℃，完全滿足工業級的需求。
??? 以上特點，使ADμC845具有了很多其他芯片組合在一起的優點，因而集成度更高、可靠性更好。
1.3 數字傳感器工作原理

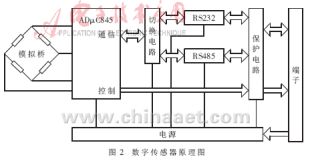

????? ADμC845的優勢使系統硬件變得簡單，從而大大提高了系統的可靠性。其原理框圖如圖2所示。

???????????????
??? 模擬傳感器橋?qū)⒂?jì)量應變信號直接送給ADμC845的內置A/D轉換器，A/D轉換后的數據經片內固化兩級濾波、再經軟件濾波進一步處理后由RS232或RS485芯片按一定協議輸出，供外部電路處理。
??? 其中：
??? (1)切換電路用于232/485模式切換，可以通過設置選擇；長距離傳輸時采用485模式。
??? (2)保護電路（含TVS管和光隔）用于保護通信芯片及CPU不受外部突發干擾的損害。
??? (3)端子不僅包括電源、通信信號（RS232時為TX、RX、GND；RS485為A、B），也包括可選的I/O端子以便完成一些控制功能。當需要根據不同的計量信號而對外部設備進行控制時，可用這些端子的輸出作為控制信號，其中有3個是達到不同預設（動態）計量值的變位（0/1）端子，計量超差端子等。
??? 需要特別指出的是：
??? (1)模擬電源與基準電源的處理：通常的做法是將模擬電源（橋的激勵電源）、數字電源、A/D參考電源分開，但在實際測試中發現，將模擬電源與參考電源共用一個電源時效果會更好。其理由就是這種接法在電源電壓略有波動時，橋的激勵電源與參考電壓發生同步變化，在采樣值上這種波動就被抵消了，從而使A/D轉換的值更趨于穩定。
??? (2)為使硬件工作穩定，ADμC845附近的走線，特別是電源、地線及I/O線的屏蔽等均要考慮^[2]。
??? (3)串行通信接口：可根據不同需求選擇232接口或485接口，并通過軟件設置來改變。
2 軟件編程
2.1 多任務描述

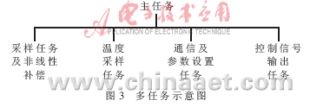

??? 采用多任務機制，將圖3各功能用子任務的形式運行，提高了系統的實時性和可靠性。

???????????????????
??? 其中：
??? 主任務——?jiǎng)?chuàng)建子任務并對各項子任務進行協調；
??? 采樣及非線性補償任務——完成A/D轉換及片內數字、片外軟件濾波、模擬傳感器的非線性補償；
??? 溫度采樣任務——實現溫度采樣及溫度補償；
??? 通信及參數設置任務——實現不同速率的串行通信及各種參數的設置；
??? 控制信號輸出任務——實時輸出I/O變位信息。
2.2 數字濾波
2.2.1 片內固化的兩級濾波
??? 芯片內部自帶兩級數字濾波器，濾波方式、數據輸出速率可通過對濾波寄存器編程進行選擇。第一級濾波器是SINC3濾波（三階梳狀濾波），具有斬波和非斬波兩種工作方式，能消除量化噪聲；第二級濾波器是FIR濾波（有限階躍響應濾波），具有三種工作方式：①直通方式，②低通濾波器方式，③快速階躍方式。可根據不同需求選擇。
?為了提高對不同對象的測量數據的可靠性，系統又通過編程增加了如下濾波方法。
2.2.2 軟件濾波
??? (1)遞推平均濾波法（又稱滑動平均濾波法）
??? 其濾波原理如式(1)
??? ?

??? 當然，如果在補償過程中個別點的誤差比較大或有些要求極高的場合，也可以采用分段補償?shù)霓k法^[4]。在寬溫度范圍下做高精度測量時，可利用ADμC845的內置溫度傳感器采用逐點描述法在量程內進行溫度補償。
4 通信協議及典型功能
4.1 串行口
??? 為了使本傳感器能夠適應多種情況下的測量需要，在軟件上做了比較細致的工作。串行通信口既做為ISP(在線編程)口來設置內部參數，也做為串行數據輸出口。
4.2 通信協議及功能
??? 仿照國外流行的數字傳感器通信協議（如德國HBM公司的AED_Panel32），抽取部分使用的命令，形成了一個協議子集，共有命令36條（原協議命令105條），通信格式如下：
??? 命令（參數1）<參數2>；
??? 其中“命令”由三個大寫英文字母組成，參數1、2一般由10進制數組成（個別例外），如：“ADR01”表示目前指向地址為“01”的數字傳感器，其地址范圍從00～99。“BDR9600”則表示設置下面的所有傳感器的通信波特率為9 600b/s。
??? 另外還規定了對傳感器進行校準及計量目標值設定等通信命令，使傳感器真正實用化。
?規約命令分類：非線性修正、通信參數設置、地址設置、濾波器設置、計量校準（包括零點和滿偏校準）、計量過程參數設置（快投、慢投等）、工作狀態傳遞（計量、ISP狀態等）。
??? 在485通信模式下，設置及校準完好的多個傳感器可以同時以“掛燈籠”方式工作，系統最多可以容納100個傳感器，通信波特率可以達到115 200b/s。在計量過程中，不僅能通過串行口源源不斷地給出計量值和自身的工作狀態，還可以通過輔助I/O端子，輸出控制輔助信息，便于使用者直接對執行機構（如電機、閥門等）實施控制。
5 測試
??? 系統設計完成后，對出廠前的應變片式模擬傳感器（量程500kg、標定精度萬分之2）做了數字化處理，并在BFSM型力標準機上進行了測試。
5.1 系統設置
??? 系統的具體設置如下：
??? (1)片內A/D采用連續采樣；
??? (2)片內濾波第一階采用斬波方式、第二階采用低通濾波器方式；
??? (3)軟件濾波采用一階滯后濾波法；
??? (4)非線性補償：這里采用最小二乘法補償，在T=300K的恒溫下，做多點擬和，計算出式(4)中的a、b的值，并記入采樣及非線性補償任務中備用；
??? (5)通信采用485方式；
??? (6)加載及卸載均按照0～500kg內均勻設點的方式（0、40、80、120、160、…、480kg）。
5.2 測量方法
??? (1)精度方面的測量，在上述的標準砝碼點上與理論值及標定精度值進行比對；
??? (2)非線性補償?shù)臏y(cè)量，在上述各點上進行測試，并使軟件中最小二乘法補償開關分別處于接通和斷開狀態，觀察不同的結果。
5.3 測試結果
??? 測試結果表明：
??? (1)按照模擬傳感器的測試記錄，標定有萬分之2精度的傳感器經過轉換及數字化后，在上述的標定點上的測量結果與原傳感器出廠記錄完全相同，即不產生附加誤差。
??? (2)在非線性測量點上，當不使用最小二乘法補償時，最大非線性誤差（380kg點上）為萬分之1.7，在同樣條件下，使用最小二乘法補償，最大非線性誤差減小為萬分之0.6。
??? (3)輔助I/O點的使用?？蓪?個I/O點（主要為輸出點）分別設為運行、快速投料、慢速投料、卸料。在啟動測量時“運行”有效、經延遲后“快速投料”及“慢速投料”均有效，達到某設定值時“快速投料”失效，達到另外的（較大）設定值時，“慢速投料”失效，經計量慣性而達到預設計量目標值并穩定后，“卸料”有效。當然，也可以根據要求將各I/O設定為其他方式。
??? 總之，通過實際的測試，證明系統完全達到了設計目標——數字傳感器不僅可以實現被測量的數字化，更重要的是通過軟件可以補償傳感器殘留的非線性，使其性能提高1個數量級，以實現精度更高的測量。在輔助I/O的協助下，還可以實現多種控制功能，使其更加智能化。
參考文獻
[1] AD7730/AD7730L Bridge Transducer ADC.Analog Device?Inc，1998.
[2] 周勝海.傳感器非線性的硬件校正方法[J].傳感器技術，2002，21(5).
[3] 賈智偉.傳感器信號的非線性補償[J].傳感器技術，2002，21(5).
[4] 朱慶保.傳感器特性曲線的自適應分段最佳擬合及應用[J].傳感器技術，2002，21(1).
[5] 王化祥.傳感器原理及應用（修訂版）[M].天津：天津大學出版社，1999.
