【2026年3月31日, 德國慕尼黑訊】全球功率系統和物聯網領域的半導體領導者英飛凌科技股份公司（FSE代碼：IFX / OTCQX代碼：IFNNY）推出兩款全新高壓中間總線轉換器（HV IBC）參考設計，幫助客戶加速向±400 V和800 V直流（VDC）供電的AI服務器電源架構轉型。這些參考設計采用英飛凌的650 V CoolGaN?開關，專為追求更高機架功率、更低配電損耗、更優散熱性能的超大規模云服務提供商、電源架構提供商與服務器OEM廠商所設計。

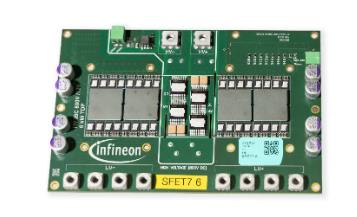

英飛凌高壓中間總線轉換器（HV IBC）參考設計可幫助客戶加速向±400 V和800 V直流（VDC）供電的AI服務器電源架構轉型

新款參考設計針對兩種不同的架構進行開發：800 VDC至50 V的設計作為下游48 V IBC 模塊的中間級，而800 VDC至12 V的設計則為緊湊型服務器主板提供直接的電壓轉換。針對定制化應用，英飛凌還提供數字控制器XDPP1188-200C，支持靈活的輸出電壓，包括48V、24V和12V。

英飛凌科技電源系統事業部副總裁Christian Burrer表示：“英飛凌持續走在AI供電領域的前沿。我們的HV IBC參考設計憑借高品質的功率半導體與系統級設計專業知識，幫助客戶加速邁向高壓直流數據中心架構。通過展示完整、高效的實現方案，我們幫助客戶降低開發風險、提升功率密度，并實現大規模的能源效率提升?！?nbsp;

此次推出的800 VDC或±400 V至50 V HV IBC參考設計專為下一代AI數據中心開發，滿載效率超過98%。該設計采用英飛凌優化的高壓和中壓CoolGaN?開關、EiceDRIVER?柵極驅動器以及PSOC?微控制器，包含兩個3 kW 400 V至50 V轉換模塊，采用輸入串聯-輸出并聯（ISOP）配置。該架構可擴展至6 kW 持續功率設計（TDP），并支持在400 μs內達到10.8 kW。利用PCB集成平面變壓器，多級同步整流器，以及全載條件下的軟切換來降低電磁干擾（EMI）。該緊湊型設計方案尺寸僅為60 x 60 x 11 mm，實現了2.5 kW/in3優異的功率密度。

第二款參考設計是一個超薄HV IBC演示板，將800 VDC總線電壓直接轉換成12 V中間總線電壓。該設計提供6 kW TDP，且支持在400 μs內達到10.8 kW的峰值功率。作為ISOP半橋LLC轉換器，它采用創新的矩陣變壓器設計，占板面積為130 mm × 40 mm，厚度僅為8 mm。其功率密度達到2.3 kW/in3以上，并支持創新的服務器主板散熱方案，峰值效率可達98.2%，而滿載效率可達97.1%。為滿足這些嚴苛的規格要求，該設計采用了英飛凌高效的650 V CoolGaN?和40 V OptiMOS? 7開關，搭配EiceDRIVER?柵極驅動器和PSOC?微控制器。

這兩款HV IBC參考設計專為與英飛凌從電網到核心的各種AI服務器供電產品組合配合使用而優化設計，包括固態變壓器和固態斷路器、高壓和中間總線轉換以及第二級DC轉換電源模塊。英飛凌充分發揮硅（Si）、碳化硅（SiC）和氮化鎵（GaN）的優勢，大幅提高產品效率、密度與可靠性，以經過驗證的高品質半導體器件、持續的設計支持以及可擴展的產品性能為客戶提供通往下一代AI服務器平臺端到端電源架構的明確路徑。
