Apache BookKeeper是一款企業級存儲系統，最初由雅虎研究院研發，在2011年作為Apache ZooKeeper的子項目進行孵化，在2015年1月成為 Apache頂級項目。

　　起初，BookKeeper是一個預寫日志（WAL）系統，經過幾年的發展，BookKeeper的功能更加完善，比如為Hadoop分布式文件系統（HDFS）的NameNode提供高可用和多副本，為消息系統比Pulsar提供存儲服務，為多個數據中心提供跨機器復制。

　　使用場景

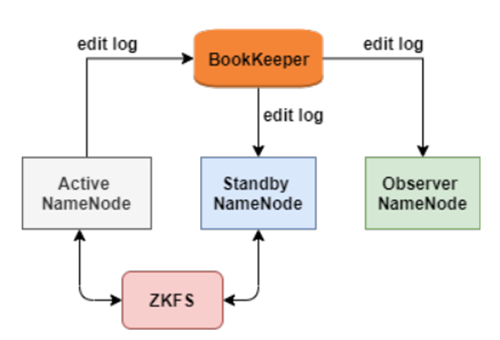

　　BookKeeper最初的一個使用場景是為HDFS的NameNode保存edit log，如下圖：

　　ZKFC是一個Zookeeper的客戶端，主要用來監測和管理NameNode狀態，每個NameNode機器上都會運行一個ZKFC，它的職責主要有三個：

　　健康檢查

　　Zookeeper會話管理

　　選舉，當集群中一個Active NameNode宕機，Zookeeper會自動選擇一個節點作為新的Active NameNode。

　　BookKeeper記錄NameNode的edit log（edit log存放文件系統的操作日志），NameNode的所有修改都會記錄到BookKeeper。這樣active NameNode宕機后，BookKeeper用保存的edit log去standby NameNode做回放，之后切換成active NameNode。

　　BookKeeper具有如下特性：

　　一致性：因?yàn)閑dit log保存的是HDFS的元數據，對一致性要求很高

　　低延遲：為了不丟數據，需要低延遲

　　高吞吐：為了支持更多的NameNode節點，需要高吞吐

　　節點對等

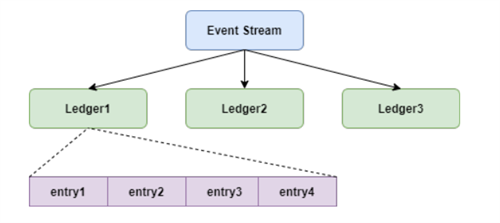

　　Bookie中保存的數據結構如下圖：

　　writer寫數據時，把entry并發寫入多個bookie節點的Ledger。這類似于文件系統寫數據時首先會打開一個文件，如果文件不存在，則會創建文件元數據。

　　Ledger也就是Pulsar中的segment。

　　writer寫數據時，首先會打開一個新Ledger，函數如下：

　　openLedger（組內節點數目、數據備份數目、等待刷盤節點數目）

　　比如（5,3,2）代表組內共有5個Bookie節點，寫數據時需要寫入3個節點，有2個節點返回成功代表寫入成功。

　　這樣寫入的這3個節點數據完全一樣，關系是對等的，不存在主從關系。

　　2.1 數據讀寫

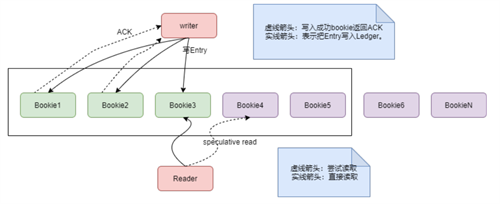

　　BookKeeper數據讀寫如下圖：

　　writer以roundrobin的方式寫入bookie，比如在上圖中，第一條數據寫入Bookie1、Bookie2和Bookie3，第二條數據寫入Bookie2、Bookie3、Bookie4，第三條數據寫入Bookie3、Bookie4、Bookie5，第四條數據寫入Bookie4、Bookie5和Bookie1。

　　在打開一個Ledger時，就傳入了bookie數量，這樣在寫每個entry時，就用entry的id跟bookie數量取模，來確定寫到哪幾個bookie上。比如第3條消息跟5取模是3，就寫到Bookie3、Bookie4和Bookie5。

　　這樣以輪詢的方式將Ledger數據寫入各個bookie節點，每個bookie節點的數據是均衡的，每個bookie節點的磁盤帶寬和網卡帶寬都能得到充分利用。

　　2.2 讀高可用

　　Reader在讀取數據時，可以讀取多份數據中的任意一份數據。BookKeeper會設置一個讀超時時間，如果讀取超時了，會給另外一個bookie節點（speculative read）發送讀請求。

　　2.3 寫高可用

　　如果某個bookie節點（比如bookie5）發生故障不能寫入了，BookKeeper會做如下處理：

　　記錄出錯的entry id

　　對故障節點的數據進行封裝

　　關閉當前的Ledger，重新打開一個新的Ledger，這個Ledger會重新選擇bookie節點，1、2、3、4、6。

　　如果bookie5恢復，就不再提供寫服務了，只提供讀服務。

　　如果不能恢復，就把bookie5的數據，從其他節點的備份中恢復到新的節點上，這個過程需要根據Ledger id跟5取模來判斷是否落到bookie5上，數據恢復過程并不影響Reader，因?yàn)槠渌麅煞輸?shù)據可以繼續提供服務。

　　I/O模型

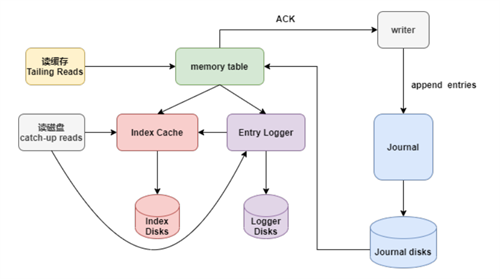

　　BookKeeper的I/O模型如下圖，這個圖是單個bookie的數據流轉：

　　整個流程入下：

　　Writer寫入的數據首先到達Journal，Journal將數據進行g(shù)roup后刷到到Journal盤，這個刷盤的數據順序跟writer寫入順序一致。

　　Writer寫入Journal Disk是實時刷盤。

　　Journal Disk的數據會寫入memory table進行數據整理，把同一個topic的數據整理到一起。

　　把整理好的數據刷盤。Index Disk保存entry的index，對應entry在Logger Disks的offset。

　　3.1 讀寫分離

　　讀取數據時，首先從Memory Cache中讀取數據，如果數據不存在，才會去Index Disk和Logger Disk讀取數據。而寫數據是實時落盤到Journal Disk，這樣實現了讀寫隔離。

　　3.2 強一致性

　　數據可以實時刷盤到Journal Disk,保證了數據的強一致性。

　　3.3 靈活SLA

　　對于寫性能要求高的業務場景，可以單獨加強Journal盤性能，而對于讀性能要求高的場景，可以加強Ledger Disk和Index Disk的性能。

　　Pulsar中的使用

　　Pulsar的架構圖如下：

Consumer消費消息后，還會修改Cusor中保存的offset，并且也會記錄到BookKeeper。這樣保證了Cursor的一致性。
