0 引言

    在對汽車質心側偏角的研究中發現，當汽車質心側偏角被控制在一定范圍時，駕駛員才可通過方向盤的操作控制汽車行駛轉向。當質心側偏角超過這個范圍，汽車將失控。而如何對汽車質心側偏角進行合理高效的控制一直是人們關注的重點^[1-3]。

    本文所研究的對象是四輪輪轂電動汽車，相比一般電動汽車單電機驅動方式，四輪輪轂電動汽車采用四輪獨立驅動，可以通過直接橫擺力矩控制來控制汽車的側向動態性能^[4-6]。對于直接橫擺力矩控制，現有的控制算法有PID控制、模糊控制^[7]、自適應控制^[8]等。PID控制算法簡單、參數少、可靠性高，但是PID控制對負載變化的自適應能力弱，對系統內外干擾的抑制能力差；而如模糊控制和自適應控制這樣的高級控制算法，也有實時性較弱和結構復雜、控制結果不理想等缺點?；谝陨峡刂扑惴ǖ牟蛔悖疚奶岢龅乃妮嗇嗇炿妱?dòng)汽車質心側偏角控制策略基于自抗擾控制算法（Active Disturbance Rejection Control，ADRC）。自抗擾控制算法是一種不依賴被控對象精確模型的控制方法，具有算法簡單、響應速度快、系統超調低、抗干擾能力強、適用范圍廣等優點。當被控對象參數發生變化或系統存在不確定性擾動時，該控制器具有很好的自適應性和魯棒性。

    本文針對四輪輪轂電動汽車可通過直接橫擺力矩控制的特點，設計了一種雙層控制結構，即基于自抗擾控制算法的直接橫擺力矩制定層和轉矩分配層，實現了對四輪輪轂電動汽車的質心側偏角控制。基于MATLAB/Simulink和汽車動力學仿真軟件CarSim的聯合仿真，證明了本文設計控制算法的有效性。

1 模型分析與數學變換

    采用具有側向和橫擺兩個運動自由度的操縱模型——線性二自由度汽車操縱模型對汽車質心側偏角進行控制分析。

    該模型方程如下^[9]：

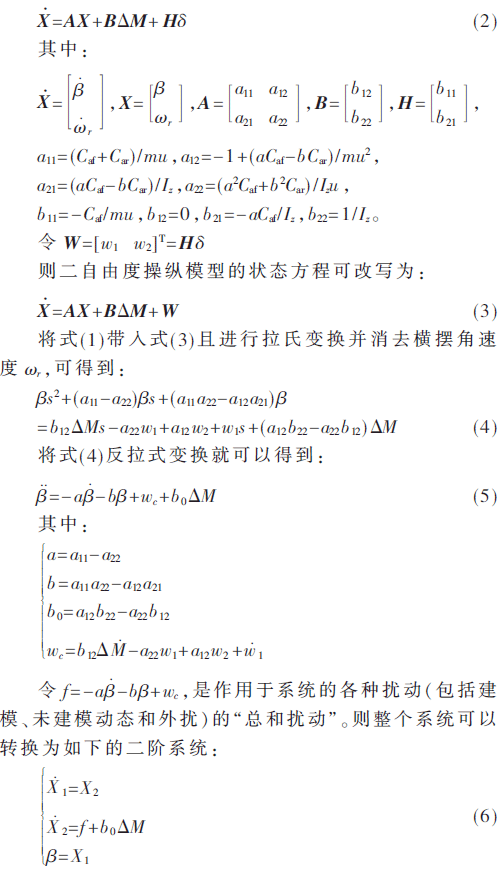

    將描述線性二自由度操縱模型的式(1)改寫成狀態方程的形式：

2 控制器設計

    本文設計的控制策略采用雙層結構，上層為基于自抗擾的直接橫擺力矩制定層，下層為轉矩分配層?？刂扑惴ǖ慕Y(jié)構框圖如圖1所示。

2.1 直接橫擺力矩制定層

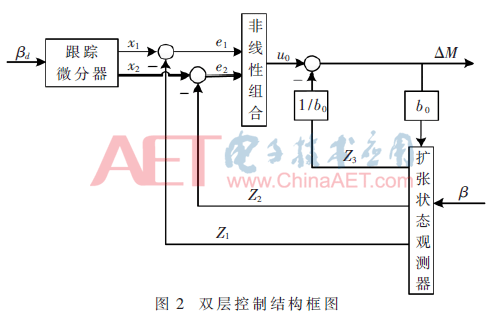

    如圖2所示，在直接橫擺力矩制定層，設計了一個自抗擾控制器，它由跟蹤微分器、擴張狀態觀測器、誤差非線性組合、擾動補償?shù)拳h(huán)節組成。

    對于式(6)的二階系統，是二階自抗擾控制器被控對象的標準形式，可使用二階自抗擾控制器進行控制，相應數學模型為：

    (1)跟蹤微分器

其中：x₁是對期望質心側偏角β_d的跟蹤，x₂為x₁的微分；fal()是對應非線性函數，fhan()是最速控制綜合函數，包含r₀和h₁兩個參數, 用于讓x₁以加速度r₀跟蹤設定信號β_d^[10]；Z₁、Z₂是對狀態變量X₁、X₂的估計值，X₃是對不確定擾動f的估計值。e₁為誤差信號，e₂為誤差微分信號；u₀為誤差反饋控制量，用Z₃對u₀進行補償，得到繞汽車Z軸所需的附加橫擺力矩ΔM。

2.2 轉矩分配層

    轉矩分配實質上就是有約束的最優化分配問題，為了簡化控制算法，本文轉矩分配層采用一側驅動輪增加附加橫擺力矩的同時，另一側驅動輪相應減少的分配方法，算法如下：

3 仿真與實驗結果

3.1 仿真模型搭建

    本文采用CarSim-MATLAB/Simulink聯合仿真平臺對設計的控制策略進行仿真驗證分析。

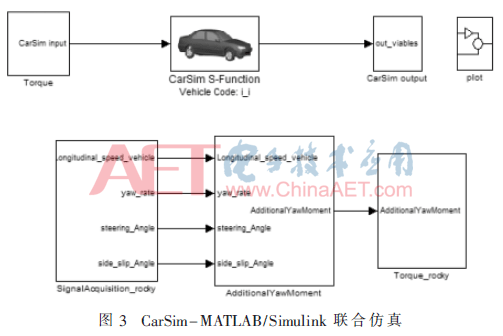

    CarSim是一款專門用來分析汽車動力學的仿真軟件，如圖3所示。CarSim與MATLAB/Simulink的數據通信是通過CarSim S-Function模塊實現的，MATLAB-/Simulink模塊通過計算得到4個電驅動系統的轉矩設定值Torque，通過S-Function模塊施加到CarSim車輛模型中，使CarSim車輛模型所建車輛系統按照相應值行駛，再通過S-Function模塊采集車輛數據。

3.2 實驗驗證與分析

    利用搭建的仿真模型對本文設計汽車質心側偏角控制策略的跟蹤性能和抗擾性能進行驗證分析。仿真車輛的參數取值如表1所示。

    (1)跟蹤能力驗證

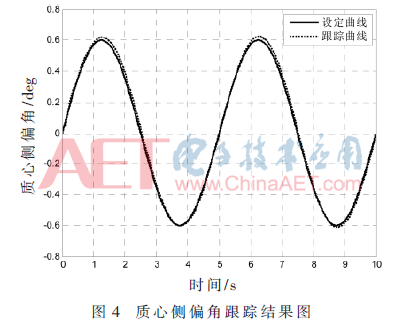

    控制策略跟蹤能力測試時，汽車行駛工況設定為：初始車速80 km/h，仿真時間10 s。實驗?zāi)繕?biāo)是使汽車質心側偏角去跟蹤設定曲線（正弦信號），最終控制結果跟蹤曲線如圖4所示。

    圖4中，實線是需要跟蹤設定曲線，虛線是跟蹤結果曲線，2條曲線的誤差很小，基本吻合，說明采用本文設計的汽車質心側偏角控制算法，可以使汽車質心側偏角實現對設定值的快速、準確跟蹤。

    (2)抗擾能力驗證

    從前文的系統擾動公式不難分析出一種建模擾動：前輪轉角擾動。接下來分析設計的控制算法對這種擾動的抗擾能力。汽車行駛工況設定為：直行工況（預先設定的質心側偏角為常量0），車速設為80 km/h，仿真時間10 s。

    如圖5所示，施加的前輪轉角擾動由階躍擾動和驟變擾動組合而成。汽車受到該擾動，從2 s開始質心側偏角明顯偏離了設定值0。偏離結果如圖6所示。

    同時采用PID控制器完成了抗擾能力測試，與本文基于自抗擾控制器的控制算法進行對比。

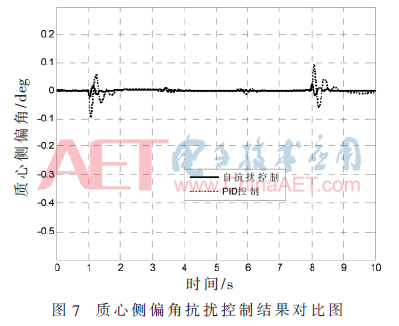

    仿真結果如圖7所示。兩個控制器都將質心側偏角值控制到了0 deg附近，但是，采用自抗擾控制器時，控制系統對干擾的抑制能力更強，具有干擾后波動小、恢復控制效果時間短的優勢。這表明自抗擾控制策略控制性能明顯優于常規的PID控制方法。

4 結論

    本文對四輪輪轂電動汽車的質心側偏角控制問題進行了深入研究，設計了一種基于自抗擾控制理論的控制策略。通過CarSim和MATLAB/Simulink聯合仿真平臺進行驗證。結果表明，該控制算法能夠使汽車質心側偏角很好地跟蹤設定值，且能夠抑制系統中干擾的影響，具有響應速度快、控制精度高、適應能力強等優點。

參考文獻

[1] BOADA B L，BOADA M J L，DIAZ V.Vehicle sideslip angle measurement based on sensor data fusion using an integrated ANFIS and an Unscented Kalman Filter algorithm[J].Mechanical Systems and Signal Processing，2016，72-73：832-845.

[2] Xiao Feng.Evaluation of a novel nonlinear observer to estimate sideslip angle and tire forces for distributed electric vehicle[R].SAE Technical Paper，2016.

[3] Nam Kanghyun.Estimation of sideslip and roll angles of electric vehicles using lateral tire force sensors through RLS and Kalman filter approaches[J].Industrial Electronics，IEEE Transactions on，2013，60(3)：988-1000.

[4] DEMIRCI M，GOKASAN M.Adaptive optimal control allocation using Lagrangian neural networks for stability control of a 4WS–4WD electric vehicle[J].Transactions of the Institute of Measurement and Control，2013，35(8)：1139-1151.

[5] IVANOV V，SAVITSKI D，AUGSBURG K，et al.Wheel slip control for All-Wheel drive electric vehicle[C].Proc.the 18th International Conference of the ISTVS 2014，2014.

[6] CHEN Y，HEDRICK J K，GUO K.A novel direct yaw moment controller for in-wheel motor electric vehicles[J].Vehicle System Dynamics，2013，51(6)：925-942.

[7] Shen Qikun，Bin Jiang，COCQUEMPOT V.Fuzzy logic system-based adaptive fault-tolerant control for near-space vehicle attitude dynamics with actuator faults[J].Fuzzy Systems，IEEE Transactions on，2013，21(2)：289-300.

[8] SOLTANPOUR M R，SHAFIEI S E.Robust adaptive control of manipulators in the task space by dynamical partitioning approach[J].Elektronika ir Elektrotechnika，2015(5)：73-78.

[9] Fu Chunyun，Hu Minghui.Adaptive sliding mode-based direct yaw moment control for electric vehicles[C].Control，Automation and Information Sciences(ICCAIS)，2015 International Conference on.IEEE，2015.

[10] 韓京清.自抗擾控制技術[J].前沿科學，2007，1(1)：24-31.
