摘  要： 為了滿足客戶提出的YKS5132J數控插齒機特有的電氣控制功能，對客戶提出的特殊控制需求進行了詳盡的分析與研究，通過在通用機床基礎上增加SMC旋轉氣缸、特制的自動循環手撥開關、防止誤操作的安全光幕、自動控制氣流的氣動電磁閥、傳感器檢測接近開關等零部件，并更改部分電氣控制設計流程，修改西門子808D數控系統機床數據參數，增加PLC代碼以及優化加工代碼等，完成了設計要求，實現了客戶所提出的功能需求。

　　關鍵詞： YKS5132J；數控插齒機；電氣設計；西門子808D

0 引言

　　隨著國內外制造業的飛速發展，趕超國內外先進數控插齒機是現階段實現制造業轉型升級的必經之路。現階段制約我國數控插齒機發展的主要因素還是技術落后，創新能力的不足。為了扭轉現狀，客戶提出的新功能、新需求成了諸多制造企業改革的動力和趨勢。

　　正因如此，接到客戶專機任務之后，技術部門組織人員不遺余力的進行專用機床的研究與分析，并以此為契機，設計出適應市場需求的數控插齒機，實現自我革新。YKS5132J專用數控插齒機，即在此環境下應運而生。

1 YKS5132J數控插齒機特殊電氣控制功能的設計與實現

　　1.1 YKS5132J數控插齒機工作臺氣缸自動夾緊電氣設計

　　根據客戶要求，工件夾緊采用自動方式，為實現該功能，我們采用旋轉氣缸與液壓缸相結合的夾緊方式進行工件的夾緊放松控制，其動作流程圖如圖1所示。

　　氣缸夾緊和液壓缸夾緊相結合的方式是小型數控插齒機轉型升級的一小步，對于小型自動化數控插齒機的發展具有積極意義。

　　1.2 YKS5132J數控插齒機自動循環手撥開關電氣設計

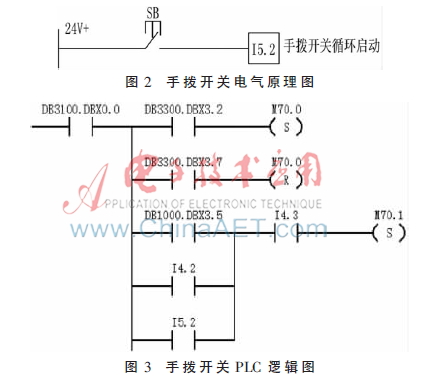

　　為了提高生產工人的效率，減少操作步驟，客戶提出在該機床上安裝手撥開關，減少在機床面板上的操作，因此增加了手撥開關的設計。手撥開關主要功能在于，撥動手動開關即循環啟動，減少因操作面板按鈕太多而誤操作以及節約時間。其電氣原理圖及PLC邏輯圖如圖2和圖3所示[1，2]。

　　1.3 YKS5132J數控插齒機安全光幕和自動氣動門設計

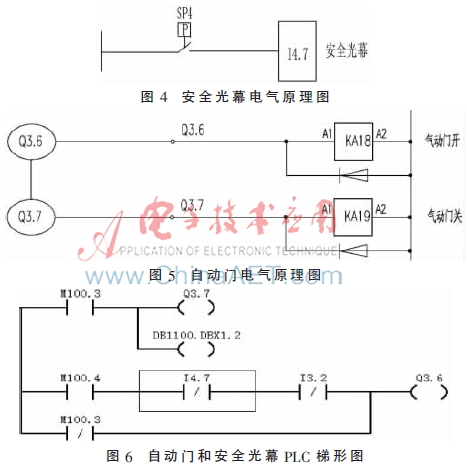

　　光幕是客戶鑒于安全而提出來的，該光幕提升了機床運行的安全性能。在機床循環啟動時，能夠避免自動門關閉夾傷工人。其原理是光幕對射信號被遮擋后，自動門暫停關閉，移除遮擋物后，繼續執行自動門關閉動作，電氣原理圖及PLC梯形圖如圖4、圖5和圖6所示。

　　1.4 YKS5132J數控插齒機三色警示燈設計

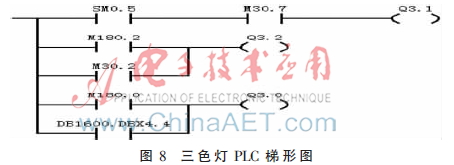

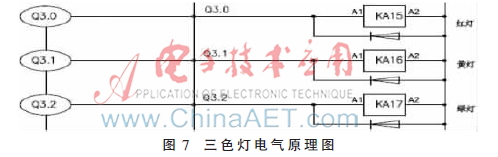

　　按照技術協議，三色燈在待機狀態是綠燈閃爍，正常工作綠燈常亮，故障報警紅燈閃爍，刀具壽命到黃色燈閃爍[3]。三色燈電氣原理圖及PLC梯形圖如圖7和圖8所示。

2 YKS5132J數控插齒機西門子808D數控系統參數設置

　　2.1 西門子808D數控系統軸參數設置

　　808D數控系統X軸、C1軸、C2軸參數如表1所示。

　　2.2 西門子808D數控系統主軸變頻器參數設置

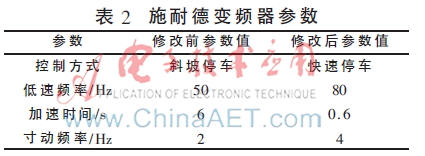

　　施耐德變頻器參數如表2所示。

　　2.3 西門子808D數控系統界面參數設置

　　機床加工X軸、C1軸、C2軸定位參數如表3所示。

3 現場實驗與結果

　　通過部裝車間現場的調試與分析，現今機床電氣方面的各項動作和功能已滿足客戶要求?？蛻舻杰囬g現場驗收，認可已完成的工作，并提出了以下幾部分電氣方面的改進要求：

　　（1）節拍達到自動加手動共計60 s；

　?。?）機床停車主軸停車不穩，要求更改停車方式，保證停車的穩定性；

　?。?）控制面板用戶界面增加已加工工件計數功能。

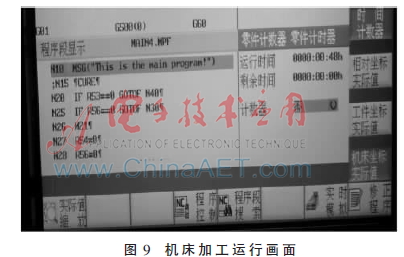

　　按照客戶提出的這些更改項，我們進行了相應的設計更改，如今電氣部分已完成整改。如圖9所示，為部裝現場加工客戶工件的現場運行畫面。

4 結束語

　　通過公司各部門人員的共同協作，以及對客戶協議充分的研究與分析，設計出了YKS5132J數控插齒機，達到了客戶的要求。YKS5132J專用數控插齒機在普通機床的基礎之上實現了創新，在傳統功能的基礎上增加了眾多新技術，實現了新功能，對于我們新技術的發展和應用具有借鑒意義?？隙ǔ煽?jī)的同時更應正視不足。雖然該產品已經完成，并通過客戶的認可，但該機床仍然存在漏油、穩定性差等問題，我們需要堅持不懈的去改進和完善。
