摘 要： 設計了衛星導航接收機射頻前端部分，介紹了以RX3605芯片為基礎的導航接收機射頻前端的組成及工作原理，同時對RX3605芯片的內容和應用特點進行了介紹。完成了以GPS L1/BD B2雙頻點雙通道的衛星導航接收機射頻前端的電路的集成設計。通過相關計算，估算出了射頻前端接收鏈路的載噪比，通過實驗對其可靠性進行了驗證。本設計的射頻前端模塊高度集成，使得導航接收機變得更加小巧、靈活。
關鍵詞： RX3605；GPS L1；BD B3；衛星導航
1 射頻前端模塊
1.1 射頻前端的組成
射頻（RF）模塊通過天線接收所有可見GPS/北斗衛星信號，經前置濾波器和放大器的濾波放大后，再與本地振蕩器產生的正弦波進行混頻而下變頻成中頻（IF）信號，最后經模數（A/D）轉換器將中頻信號轉變成離散時間的數字中頻信號。它位于接收機天線與基帶數字信號處理模塊之間，將接收到的射頻模擬信號離散成包含有GPS信號成分、頻率較低的數字中頻信號，并在此過程中進行必要的濾波和增益控制[1]。常見射頻前端處理如圖1所示。
1.2 低噪聲放大器（LNA）
GPS衛星使用C/A碼調制后的衛星L1載波向地面接收用戶發射信號。由于衛星工作的特殊性，其在發射信號時的功率一般都很有限，大約在21.9 W以上。而這些衛星信號要到達接收機，需要經過大氣信號衰減-2.0 dB、極化失配損失-3.4 dB、空間信號衰減-2.0 dB等損耗。因此，接收機通過天線接收到的信號功率很弱，地面接收到的最小信號強度為-158 dBW~-160 dBW[2]，根據規定，最大信號強度約為-153 dBW。
接收機只有對接收到的微弱信號進行放大處理后，才能夠?qū)⑿盘?hào)再繼續進行后續的處理。低噪聲放大器是接收機射頻前端模塊的重要組成部分，它能夠在保證足夠低的噪聲控制的同時，直接接收天線信號并提供信號的放大。LNA緊接天線，其噪聲性能相當重要，它關系到整個射頻模塊的噪聲指數，一個具有高增益的低噪聲放大器應該設計部署在射頻前端信號處理的初級階段。LNA的性能指標包括增益、噪聲系數、穩定性、線性度、動態范圍和帶寬等。常見的能提供電阻性輸入阻抗的LNA結構主要有：輸入端并聯電阻共源放大器、并-串聯負載放大器、共柵放大器以及源極負反饋電感共源放大器。
1.3 帶通濾波器（BPF）
GPS信號中既有L1載波信號，還有L2載波信號。對于L1單頻民用接收機來說，必須通過各級濾波器濾除其中L2載波信號，才能最終解算出L1信號中的有效信息。
1.4 混頻器（Mixer）
混頻即稱變頻，是頻率變換的一個過程，它能將信號從某一頻率搬移到另一頻率，得到目標信號頻率?；祛l器是指產生的振蕩頻率為兩個輸入振蕩或信號頻譜分量中的頻率的整數倍的線性組合的非線性器件。在接收系統中，接收機接收到的BPSK信號頻率為1 575.42 MHz左右，如果直接在此基礎上對信號進行處理難度很大，需要把射頻信號下變頻為較低的中頻信號。作為混頻結果，中頻信號不僅保留著原來射頻信號的GPS信息和數據，而且它更適于采樣。
1.5 可變?cè)鲆娣糯笃鳎ˋGC）
自動增益控制也是射頻前端的重要組成部分，它的作用是當輸入信號電壓變化很大時，保持射頻前端輸出電壓值的穩定。作為一種反饋控制環路，其基本的組成為AGC檢波、低通濾波、直流放大3個部分。
1.6 模數轉換器（ADC）
射頻前端的最后部分是模數轉換，其作用是將前面混頻、濾波和放大處理后的模擬信號轉換成數字信號。ADC的性能指標主要包括帶寬、分辨率和功耗。對于一個n位的ADC而言，它的分辨率等于2n，對于RX3605而言，其ADC部分的分辨率為16，位數越多的ADC其具有的分辨率越高。
2 RX3605芯片應用
2.1 RX3605簡介
RX3605采用0.13 μm RFCMOS制作工藝，集成度極高，其具有雙接收通道，可以并行接收BD2 B1/GPS L1+BD2 B2/B3。其中B1/L1組成一個可切換工作通道，B2/B3組成一個可切換通道且兩個通道獨立工作，支持單通道模式。衛星信號通過天線和巴倫后輸入到RX3605，RX3605輸出一個8 bit的數字中頻信號。RX3605采用5 mm×5 mm QFN40封裝，工作電壓為1.8 V~3.3 V，雙通道電流典型值為65 mA。RX3605包括具有鏡頻抑制功能的混頻器（Mixer）、中頻帶通濾波器（BPF）濾波、可變?cè)鲆娣糯笃鳎ˋGC）、模數變換器（ADC）、壓控振蕩器、小數分頻鎖相環和低壓差線性穩壓器（LDO）等電路，僅需很少的外圍元器件即可工作。
2.2 RX3605內部結構與工作原理

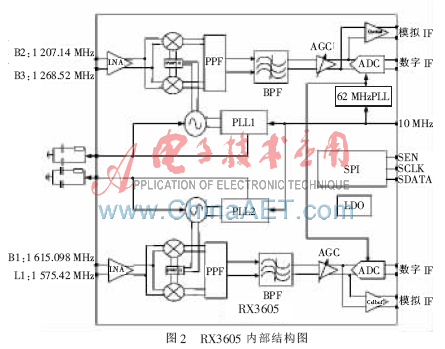

RX3605內部結構圖如圖2所示。
RX3605具有多通道、多頻點工作的特性。以GPS L1信號為例，衛星信號中不僅摻雜著噪聲，而且在信號波段內外還可能存在著各種有意或無意的干擾信號。RX3605接收從衛星發射的L1信號，通過片外聲表濾波器對信號進行初級處理，濾除頻譜以外的雜散和干擾，而后信號進入芯片中的低噪聲放大器，對信號功率進行放大處理，再經過混頻器，對信號下變頻，使信號頻率降低，經過中頻帶通濾波器濾波，濾除衛星信號中的非L1載波成分，再通過可變?cè)鲆娣糯笃骱? bit模數轉換器電路，最終量化成15.58 MHz的數字中頻信號輸出給基帶芯片。
2.3 RX3605電路應用

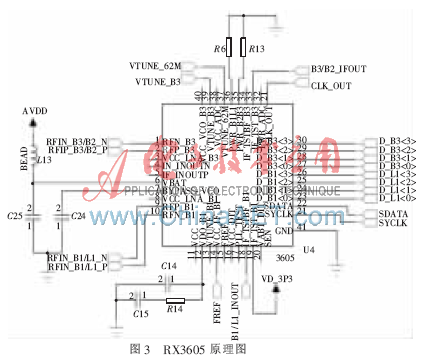

RX3605應用原理圖如圖3所示。
本設計采用GPS L1與BD B2雙通道雙頻點工作模式。射頻信號L1通過芯片9、10管腳進入LNA的輸入P和N端。同理，射頻信號B2通過芯片1、2管腳進入LNA的輸入N、P端。管腳6為射頻電路VCO（壓控振蕩器）以及中頻電路的LDO（低壓差線性穩壓器）輸入端，即AVDD，取其值為2.5 V。管腳7為給VCO的LDO濾波端口，其接10 nF濾波電容。管腳12為L(zhǎng)1通道VCO控制電壓端口，經過計算得到C14=15 pF，C15=470 pF，R14=47 k?贅。10 MHz晶振通過管腳14輸入。管腳18、33分別為L(zhǎng)1、B2模擬中頻輸出。管腳19為數字電路以及I/O口的LDC輸入端，VD_3P3=3.3 V。20~22管腳為SPI設置端口，20管腳為SPI使能端，21管腳為SPI時鐘端，22管腳為SPI數據端。23~26管腳為L(zhǎng)1通道數字中頻ADC輸出，默認補碼輸出。27~30管腳為B2通道數字中頻ADC輸出，默認補碼輸出。31管腳為ADC采樣時鐘輸出端，f=62 MHz。35、36管腳分別為B2/B3、B1/L1通道頻點硬線選擇控制開關端口，35、36管腳都接阻值為800 k?贅電阻拉低，即選擇了B2、L1頻點工作模式。37管腳為62 MHz時鐘通道VCO控制電壓端口，接環路濾波器。39管腳為B2/B3通道VCO控制電壓端口，接環路濾波器。
2.4 外圍設備電路應用

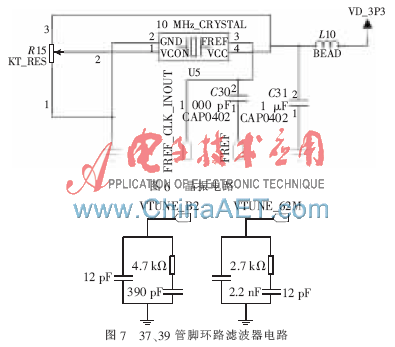

外圍設備電路如圖4~圖7所示。

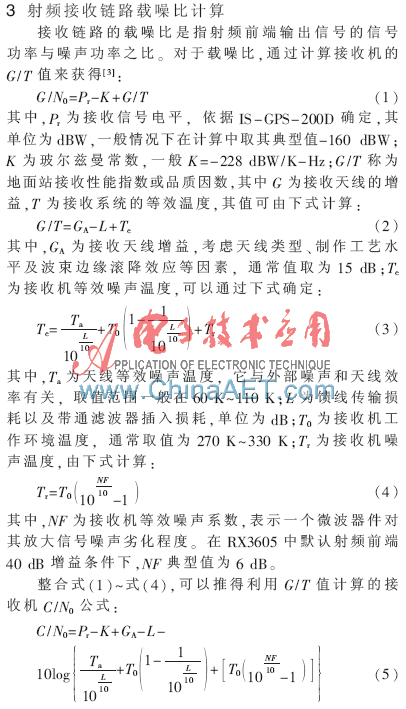

取常用參數典型值，可以得到采用RX3605芯片設計的射頻鏈路載噪比，如：Ta=100 K；L=0.5 dB；NF=6 dB；T0=300 K；Pr=-160 dBW；GA=15 dB；K=-228.6 dBW/K-Hz。計算可得：C/N0=53.04 dB-Hz

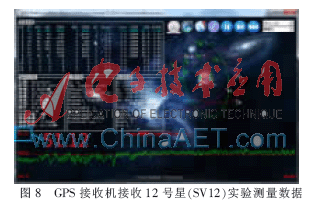

考慮到變頻器、濾波器、放大器、ADC等各種器件以及后續處理帶入系統的干擾。GPS接收機接收12號星（SV12）所示實驗測量數據51.12 dB-Hz如圖8所示。設計模塊的理論計算數據與實際試驗數據相吻合，并且模塊能夠穩定接收衛星信號并順利工作。
