摘  要： 針對局部信息識別的重要性，在骨架提取的基礎上，提出了一種新的三維模型局部檢索方法。該算法在基于骨架樹進行圖結構匹配的初步篩選后，融入空間結構特征和幾何細節特征，進行局部相似度的計算。大量實驗證明，本方法對于模型的局部匹配有很好的魯棒性和高效性。
關鍵詞： 圖結構；空間結構特征；幾何細節；局部檢索

　隨著計算機建模和動畫技術的發展，三維模型在人類人生活中的地位越來越重要，而對三維模型檢索技術的研究也一直是熱點之一。相對于模型的整體匹配，局部信息的識別也往往是常用的方法之一。例如，人區分某種動物時，往往通過動物的局部信息就能加以區分（如長頸鹿的脖子、海豚的頭部等）。關于三維模型局部算法的研究，目前主要有幾下幾種：萬麗莉等[1]提出了一種基于空間部件分布的方法，該算法是將模型先分割成一系列的部件，然后分別提取子部分的特征，該算法雖然計算速度快，但是依賴于模型分割，且對局部細節特征描述較少。SHILANE P[2]等提了一種基于模型顯著幾何區域特征對模型進行檢索，該算法的核心是對模型表面進行采樣，然后根據對4種不同尺度對為半徑的球型區域進行分析，得到球面調和描述子，將檢索結果用DCG方法評價，最后實現局部匹配。該算法雖然效果較好，但是時間復雜度極高，在實際檢索中是不現實的。Spin-image[3]是在模型表面隨機采樣，然后將每個頂點得到的Spin-image作為局部特征描述符。另外，Chen L B[4]依據Smith-Waterman算法進行局部檢索，SHALOM S[5]利用SDF的方法進行局部匹配。鑒于上述方法，本文提出了一種融合空間特征結構的三維模型局部匹配算法，實驗證明該方法具有較高的準確率和較好的魯棒性。
1 算法步驟
　本文算法的流程如圖1所示。

1.1 骨架提取及映射后的骨架樹
　傳統的Reeb圖是一維的圖結構，它能夠很好地反映模型的拓撲結構，但是卻不能很好地描述模型局部細節特征。本文采用參考文獻[6]的方法，在MRG算法的基礎上改進了基本點的選擇和函數的計算，并且通過結合模型表面離散曲率和增加關節特征點的方法，進一步優化了模型的骨架，有效地突出模型的關節特征點，進一步加強了模型檢索的準確率。

1.3 空間結構特征的表示與幾何信息的計算
　通過對圖結構的初級篩選，可以得到幾個有著相同或相似結構的子樹。由于圖結構僅代表著拓撲連接結構，僅靠這種特征并不能準確地得出模型的相似度。比如兩個模型的頭部拓撲連接圖相同，但是在空間中它們的空間結構卻很不一樣。骨架樹是二維的圖，而骨架是具有空間結構的三維連接結構，任意兩個子節點之間的夾角可以表示模型在空間的結構不同，因此在此基礎上融入了空間結構特征。
　在骨架提取的過程中，可以知道各個骨架節點的坐標，以子樹部分的父節點作為原點建立空間坐標系，由于知道其子節點在空間中的位置，因此兩個子節點之間的夾角很容易得出。在子樹部分中，加入子節點之間的夾角特征不僅能夠表示其子節點在空間的連接結構，還能夠體現子節點與父節點在空間的空間結構。將兩個子節點矢量的空間夾角作為模型的空間結構特征：BuildSpatialFeature（）；讀取父節點S0與其子節點的空間坐標S1（x1，y1，z1），S2（x2，y2，z2），…，Sn（xn，yn，zn）；利用空間矢量求出父節點與所有子節點構成的矢量（V1，V2，…，Vn）夾角。
　若3點不在一條直線上則：
　getAngleByCoordinate：
　angle（S1）=getAngleByCoordinate（V1V2，V1V3，…，V1Vi）；
　否則：
　angle（S1）=0//所選3個點在同一直線上
　在拓撲連接和空間結構的基礎上融入了能夠體現局部細節特征的局部突起特征Saliency[7]。對于任意骨架節點都能用式（2）計算出其幾何細節特征：
　Saliency=w1Area（Sn）Cure（Sn）3+w2N（Sn）Var（Sn）（2）
　其中，Area（Sn）為骨架節點Sn對應的連通區域的面積與模型總面積的比例；Cure（Sn）是骨架節點Sn對應的連通區域的網格點的標準化之后曲率的平均值；N（Sn）是骨架節點Sn對應的區域曲率極大值或極小值點的個數；Var（Sn）是骨架節點Sn對應的區域曲率的方差；在實驗過程中，將w1和w2都賦予0.5。
由于局部細節特征對根節點的影響較小，因此本文由內向外分別賦予各個節點由小到大的權值。這樣，每個骨架節點Sn都具有拓撲特征Tf（包括出入度和子節點間的空間的角度）及Gf幾何特征（saliency）：Sn（Tf（deg，angle），Gf（saliency）），將其作為特征向量進行相似度匹配。
1.4 局部相似度的計算
　匹配過程中，采用EMD（Earth Mover′s Distance）距離的方法對模型局部進行相似度的計算。EMD算法一般用于對兩個分布相似性進行度量，EMD的計算是基于對運輸問題的解決，這是一個雙邊網絡流問題，可以表示為以下線性規劃問題：假設I為供應商集合，J為消費者集合，Cij為從供應商i∈I對消費者j∈J供給的代價。圖4所示是3個供應商和2個消費者的示例[11]。

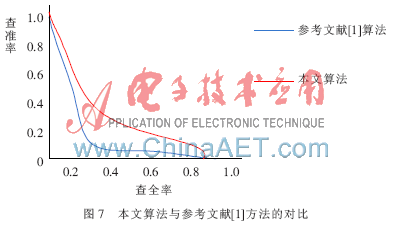

　本文依據三維模型提取的骨架及骨架點的空間結構特征提出了一種新的三維模型局部檢索算法，實驗證明該方法能夠有效地找到與目標部分相似的子部分，無論是對于不同模型的局部還是同種模型進行變形后的子部分，都能根據本文算法精確地進行檢索。
參考文獻
[1] Wan L L， Zhao Q P， Hao A M. A method of 3D model retrieval by the spatial distributions of components[J]. Journal of Software， 2007，18（11）：2902-2913.
[2] SHILANE P， FUNKHOUSER T. Selecting distinctive 3D shape descriptors for similarity retrieval[A]. Shape Modeling and Applications[C]. SMI， 2006.
[3] JOHNSON A E， HEBERT M. Using spin images for efficient object recognition in cluttered 3D scenes[J]. IEEE Transactions on pattern analysis and Matchine Intelligence， 1999，21（5）.
[4] CHEN L B， FERIS R S， TURK M. Efficient partial shape matching using Smith-Waterman algorithm[C]. Proceedings of the 2008 IEEE Conference on Computer Vision and Pattern Recognition（CVPR）， Anchorage， AK， USA， 2008：1-6.
[5] SHALOM S， SHAMIR L S A， et al. Part analogies in sets of objects[A]. Eurographics Workshop on 3D Object Retrieval， 2008.
[6] 韓麗，楚秉智.關節特征約束的3維模型骨架提取算法[J].中國圖象圖形學報，2011，16（4）：660-665.
[7] GAL R， COHEN-OR D. Salient geometric features for partial shape matching and similarity[J].ACM Trans.Graph.， 2006，25（1）：130-150.
[8] 張曉東.三維模型的形狀特征提取方法研究[D].青島：中國石油大學（華東），2010.
[9] HILAGA M， SHINAGAWA Y， KOMURA T， et al. Topology  matching for fully automatic similarity estimation of 3D shapes[C]. Computer Graphics Proceedings Annual Conference Series， ACM SIG- GRAPH Los Angeles， California， 2001：203-212.
[10] 韓麗，張黎娜，楚秉智.一種MRG骨架樹的三維模型檢索算法[J].計算機工程與應用，2011，47（31）：167-170.
[11] RUBNER Y， TOMASI C， GUIBAS L J. A metric for distributions with applications to image databases[C].Proceedings of the 1998 IEEE International Conference on Computer Vision，1998.
