加速度傳感器用于檢測傾斜、運動、定位、振動和撞擊力下產生的變化。對那些需要以小型封裝結構滿足快速響應、高靈敏度、低電流消耗、低電壓操作和待機模式的消費電子客戶來說飛思卡爾加速度傳感器是較為理想的選擇。

MMA7260QT低成本微型電容式加速度傳感器采用了信號調理、單極低通濾波器和溫度補償技術，并且提供4個量程可選，用戶可在4個靈敏度中的選擇。該器件帶有低通濾波并已做零g補償。本產品還提供休眠模式，因而是電池充電的手持設備產品的較理想之選。

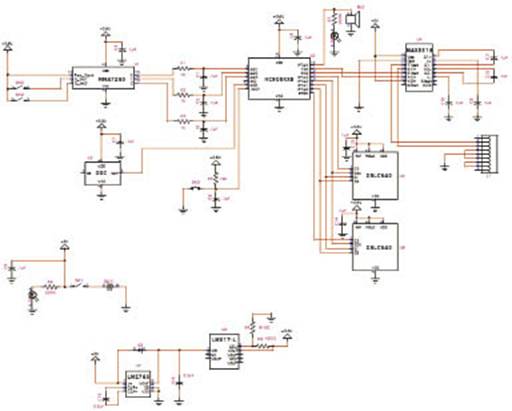

圖1 方案參考原理圖

MMA7260QT主要特性

•可選靈敏度(1.5g/2g/4g/6g)

•低功耗：500μA

•休眠模式：3μA

•低壓運行：2.2V~3.6V

• 6mm×6mm×1.45 mm的無引線四方扁平 (QFN) 封裝

•高靈敏度(800mV/g@1.5g)

•快速開啟

•低通濾波器具備內部信號調理

•設計穩定、防震能力強

•無鉛焊接

•環保封裝

•成本低

方案主要特性

圖2 參考pcb

MMA7260QT有許多獨特的功能，如低功耗、低電流、快速的開啟

時間、3軸感應、g-Select、小型QFN封裝。STAR使用戶能夠很快地看到許多設備的功能以及應用理念。此外，由于具有數據下載能力，STAR可以提供快速原型軟件解決方案，以便更好地了解設備的功能。

其軟件程序的開發，可以提供一個接口以及一個開發系統。該軟件可以用于顯示8位ADC值（通過RS232連接發送），或用于分析加速度計的數據，以論證終端應用。

對于最終的設計，g-Select是較好的，微控制器附加I/O配置的選擇。因此，通過軟件快速的更換，該器件的靈敏度可以容易地改變。此外，該軟件還可以配置，因此，可以對不同的應用采用不同的靈敏度（MCU在不同的操作模式中，驅動g-Select）。
