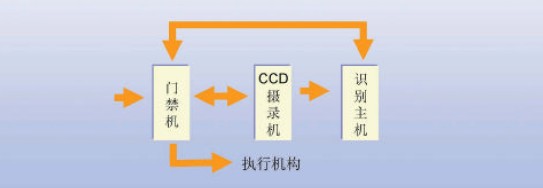

門禁系統廣泛地應用于智能小區、辦公大樓及需要安全保衛的重要區域。但是在安全保衛要求更高的區域，對門禁系統的要求會更高。艾利國際（臺灣）股份有限公司設計制造一套使用非接觸式個人資料感應卡加臉形識別的門禁系統，取得了較好的效果。其基本工作原理是使用者用感應卡輸入個人資料，資料被送到后臺識別主機；同時前端的CCD 攝象機把來者的臉形資料也送到后臺識別主機。由識別主機判斷來者是否合法。其動作流程如下。

　　根據這個流程，艾利把系統架構分成三個部分。
　　1， 帶輸入，顯示，和控制動作的前端門禁機；
　　2， 可移動定位的 CCD 攝象機；
　　3， 后臺識別主機（Host PC）；

　　我們知道 CCD Camera 是相當成熟的商品；臉形識別模式有著廣泛的開發機構和廠有充分的選擇余地；惟有前端門禁機，既要負責個人資料的輸入，控制CCD 的運動，LCD的顯示，又要負責向后臺主機輸送前端門禁機取得的數據；還要負責接受后臺主機的指令，控制執行“開門”，“拒絕”，“對非法侵入報警”等功能。這是必須自己設計開發的。由于空間的限制和商品化的要求，前端門禁機的體積不可能作的很大，必須選擇一個小巧、緊湊、功能較強又能與Ethernet 相連接的控制器，圍繞它再開發一些專用的外圍功能模塊，才能完成這一任務。艾利選用了泓格（ICPDAS）公司制造的嵌入式控制器I-7188EX，自行開發了X999、X600、X102+X103 等專用模塊，制造出臉形識別系統的前端門禁機。

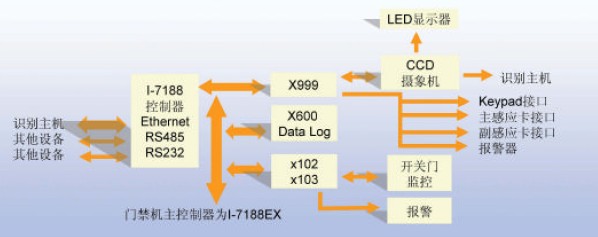

　　這種門禁機的架構框圖如下：

　　門禁機功能說明：
　　1，I-7188EX：嵌入式Ethernet 網絡控制器
　　a． 與后臺主機的溝通界面；
　　b． 監視與控制前端模塊；
　　c． 存儲監控程序。
　　2，X999：前端設備控制模塊
　　a．CCD 攝象機馬達定位控制；
　　b。LCD 顯示面版接口；
　　d． Keypad 資料接受處理；
　　e． 非接觸式感應卡資料接受界面；
　　f． Buzzer（蜂鳴器）控制線路。
　　3，X600：存儲數據。
　　4， X102/X1O3：開門監控電路及報警處理。
　　為何要選用 I-7188EX 作為控制器：
　　1， 小巧、緊湊，符合體積要求；
　　2， 內建 MiniOS 7 操作系統，可提供Ethernet 通訊功能；
　　3， 可提供 I/O 監控?cái)U(kuò)充模塊，便于我們開發外圍專用功能模塊；
　　4， 可下載監控程序，便于應用程序的開發；
　　5， 良好的性價比。
　　附圖：
