一、概述

在現代廠礦企業中，采用高壓電機拖動已非常普遍，其電能消耗占企業總拖動電能用量的60%以上。以前由于高壓變頻技術復雜和電子器件耐壓限制，一直制約著其實際應用與普及。近幾年來，隨著高壓變頻技術的日趨成熟和功率器件耐壓能力不斷提高，高壓變頻器的應用日益廣泛，變頻節能和調速效果也日趨突顯。本文以我廠3期石油焦煅燒回轉窯負壓調節引風機應用HIVERT-Y06/154型高壓變頻器（北京合康公司生產）實現的調速控制為例，詳細闡述了其高壓變頻器的應用情況及效果。實際應用效果充分證明了國產高壓變頻器在關鍵技術研究和生產質量上均已取得了很大的發展和進步，其產品的技術含量和性能均已達到世界同行的水平，其次運行穩定、性能優越、維修方便和價格低等優點，已逐漸贏得國內眾多企業的認可。

二、生產工藝

回轉窯控制（自動調節或人工操作調節）是將預煅燒石油焦輸送入回轉窯中進行一定的高溫、揮發及焦化處理（即煅燒）。在回轉窯煅燒過程中，利用燃燒裝置、給料量、給風量、負壓等調節，對物料煅燒過程（如煅燒區域溫度、窯內負壓等參數）進行即時控制，使煅燒窯內的物料按照預定的曲線升溫，石油焦在預定的溫度曲線下完成焦化過程?；剞D窯煅燒工藝控制復雜（如圖1所示），其煅后焦產量、質量及煅燒實收率等性能受煅燒帶溫度、位置、長度、揮發份濃度、氧氣濃度、窯頭窯尾負壓、燃料（煤氣或天然氣）補給量、物料投入量、均勻性等窯內工況的綜合影響。在實際生產過程中，調溫工通常憑借實踐經驗進行現場調整。由于煅燒帶溫度，窯頭窯尾負壓，給料量，窯體轉速，二、三次風及燃料配比等調整不合理，會造成煅后焦真比重、電阻率、晶體形狀等指標較大波動。同時對燃料消耗、窯內襯壽命等設備產生一定影響。因此及時和準確控制窯內溫度、負壓已成為優化煅燒工藝方法之一，而窯內負壓的調整又是通過調節引風機的實際引風量的大小實現，過去其引風量通?？刂茻煹篱y門的開度量實現，這種調節方法雖然能達到窯內負壓調節目的，但只能進行粗調效果，另外在空載或輕載工況下，風機葉輪工作在較高的轉速狀態，若風機葉輪動平衡不好（實際中，大多數葉輪使用一段時間后，由于煙塵、水蒸汽等腐蝕性物質浸蝕，均會出現動平衡變差問題），其風葉機體振動顯著增大，甚至導致機體、軸承座等機構被振裂現象。

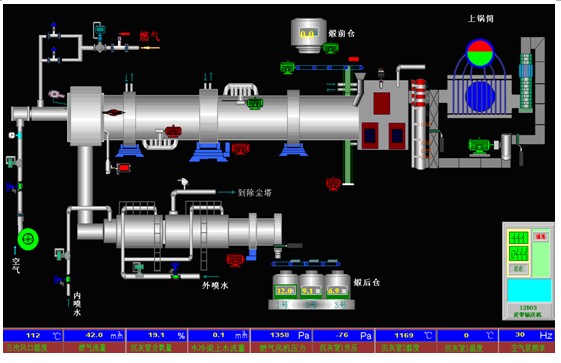

圖1 石油焦煅燒工藝流程模擬顯示界面

三、控制系統配置

我廠3期煅燒回轉窯新建于2008年7月，其石油焦煅燒能力為12t/h；回轉窯負壓引風機采用三相異步高壓電動機（YP7560—6、1000KW、6300V、108.95A、994r/min）拖動，其風量大小調節采用變頻調速方式，在正常生產過程（下料量在4—12t/h之間）中，變頻器頻率一般均設定在28—42Hz范圍內，就可滿足煅燒生產工藝負壓需要。

根據我廠地理位置（地處海拔高度2300多米，變頻器需降容使用；海拔高度超過1000米時,每升高100米,要求變頻器降容1%使用）、煅燒生產工藝流程及現場使用條件（環境溫度超過40℃時）等條件綜合考慮，選用HIVERT-Y06/154高壓變頻器完全可滿足負壓風機拖動要求，其額定容量1600kVA、適配電機功率1250kW、額定電流154A、額定輸入電壓6k、輸入功率因數≥0.96（額定負載時）、防護等級IP30。其變頻器主要由移相變壓器、功率逆變單元和控制器等三部分，其裝置如圖2所示。

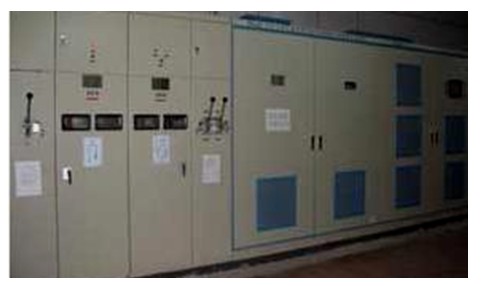

圖2 HIVERT-Y06/154型高壓變頻器實物結構圖

1、拖動設備

高壓異步電動機：YP7560—6 ；1000KW；Ve=6300V,Ie=108.95A；νe=994r/min；0.876；絕緣等級F、Y接法、50Hz；熱態時允許啟動一次；冷態時允許啟動2次；蘭州電機有限責任公司制造。

2、離心引風機：

型號：Y7—2X36—22F； 338600m³/h（風量）；7500Pa（風壓）；νe=990r/min；配套電機1000KW。

3、變頻器配置與結構

HIVERT系列高壓變頻器是由北京合康公司生產的，這是國內專業研發、生產、銷售高壓變頻器的企業之一。HIVERT系列高壓變頻器采用交-直-交方式，主電路開關元件為IGBT，每相由多個功率單元（如圖4所示）串聯而成，各個功率單元由隔離變壓器提供獨立移相電源。通過改變串聯單元數量，可得到不同電壓等級的輸出（不受功率器件耐壓的限制）。如額定電壓6kV變頻器每相由5（或6）個功率單元組成，功率單元額定電壓為690V（或640V），串聯后相電壓為3450V(對應線電壓為6kV)，其原理如圖3所示。

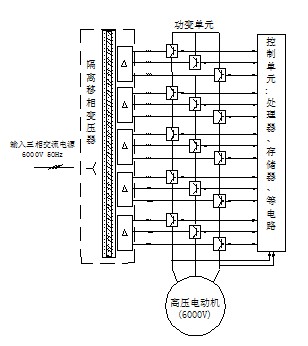

圖3 HIVERT-Y06系列高壓變頻器（5組功率模塊串聯）主回路圖

4 、HIVERT系列高壓變頻器特點與性能

(1)電源輸出性能

HIVERT通用高壓變頻器采用功率單元多重化技術，顯著削弱了輸出諧波含量，其輸出波形為正弦波，輸出無需增加濾波裝置，可以直接驅動普通高壓異步電動機，同時電機不需因諧波而降額運行； 可使主回路電機、電纜絕緣免受dv/dt應力的損傷；沒有諧波引起的脈動轉矩，可延長電機和機械設備使用壽命；電機電纜在壓降允許范圍內無任何長度限制等特點。

(2)保護功能

HIVERT通用高壓變頻器設計有正常的過載保護、過流保護、缺相保護、接地保護、過壓保護、過熱保護外，還設置了限流功能、控制電源故障連鎖保護、控制電源雙路冗余熱備、（可選）功率單元旁路功能、柜門報警功能、鎖相功能、變/工頻同期互切功能；其次，電機軟啟動對機械設備及管網無沖擊，變頻效率高達98%以上；功率單元采用光纖通訊，電氣完全隔離，其安全性能高；控制功能配置完善，內置PID調節器，能方便地實現閉環控制系統；設置有多種通訊功能，隔離RS485接口，標配MODBUS RTU通訊規約，可選PROFIBUS DP，遵循工業以太網通訊規約，能較好地與眾多廠家PLC和上位機通訊；配置了大容量數據存貯器，能準確的記憶故障記錄、運行數據，十分適合故障定位和信息查詢。
(3)變壓器柜

HIVERT系列高壓變頻器采用隔離變壓器，其副邊設置多繞組輸出，為功率單元提供獨立的移相電源，有利于改善網側的電流波形，降低設備對電網的諧波污染；根據不同的功率，配置相應的干式變壓器專用冷卻風機及柜頂離心風機，其冷卻風機采用德國EBM風機，風量大，壽命長。

(4)功率單元采用低壓IGBT模塊為逆變器件

HIVERT系列高壓變頻器采用功率單元模塊化設計，其功率單元采用低壓IGBT模塊作為逆變器件，與高壓IGBT的三電平變頻器比較，雖然功率器件數目較多，但在控制技術、制造工藝等方面上卻十分成熟。其功率模塊為基本的交-直-交單相逆變電路，整流側為二極管三相全橋，通過對IGBT逆變橋進行正弦PWM控制，可得到單相交流輸出。功率單元和控制系統之間采用光纖通訊，實現強弱電的完全電氣隔離，提高了整個系統的抗干擾能力。每個功率模塊結構及電氣性能完全一致，可以互換，十分方便整體裝置的維修和運行，其原理結構如圖4所示。

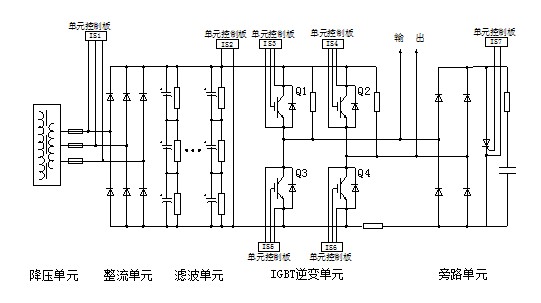

圖4 HIVERT系列高壓變頻器功率模塊控制原理圖

(5)控制模式

HIVERT系列高壓變頻器采用數字信號處理器作控制芯片，全中文操作平臺，柜體操作面板為12英寸獨立真彩LCD顯示和液晶屏直接操作界面，用于變頻器接地控制、參數設置、顯示變頻器運行狀態，查詢故障記錄及通訊聯網等功能。其次、變頻器操作還可采用異地遠程控制（即變頻器的頻率設定通過上位機給定，如主界面的加減速鍵或"頻率設定"設置運行頻率，如圖6所示）；另外還可用外部模擬信號直接給定控制。由于控制器設有PID調節功能，可很好地實現給定頻率升、降速的平滑性和均勻性。變頻器啟動后運行于設定頻率（可選擇開環或閉環控制）。其實時狀態監控、啟動、停車、急停、復位、運行頻率設定、參數刷新、故障記錄查看等控制操作，均通過遠程上位機或就地柜體操作面板實現。

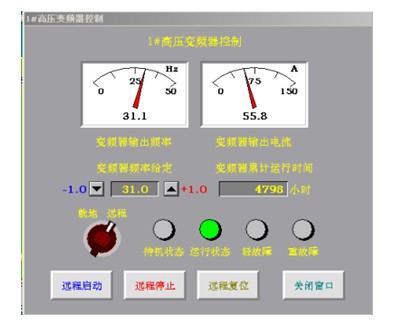

圖5 高壓變頻器遠程頻率設定、監控界面

(6)旁路柜或切換柜

HIVERT系列高壓變頻器設置了旁路柜或切換柜，開關可根據用戶工況需求選用隔離刀閘、真空接觸器、真空斷路器或其他組合方式。旁路柜的配置目的是為了當變頻器退出運行后，將電機投入工頻電網運行，以保證生產作業的連續性；切換柜的作用是將變頻器輸出切換到不同電機控制而增設的配置。

5、控制系統原理

應用HIVERT-Y06/154高壓變頻器實現的石油焦煅燒回轉窯負壓調節風機控制系統原理如圖5所示。通過回轉窯總控制PLC、上位機實現風機遠程監控和操作（手動和自動控制）。2008年7月設備到貨，8月初現場安裝，高壓柜就位、柜內干式變壓器與功率單元的連線、電纜連接和DCS程序及操作界面和運行曲線的制作。9月2日進行了安全上電聯鎖、變頻器控制柜、電機（空、輕載和重載）等調試。9月28日投入正常生產運行。

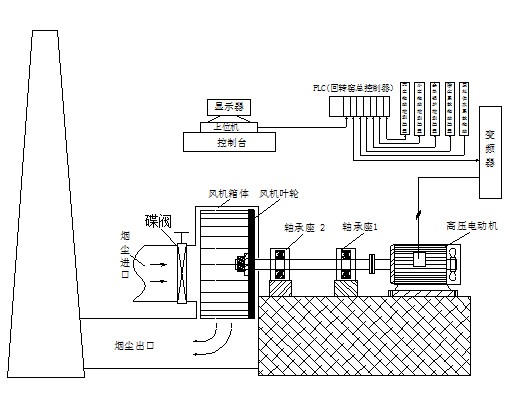

圖6 石油焦煅燒回轉窯引風機變頻驅動原理圖

四、運行效果

自2008年10月我廠3期石油焦煅燒回轉窯負壓風機高壓變頻改造投運以來，已連續、長期運行2年多，其變頻器一直工作穩定、維護工作量少、節電顯著。其實際效果良好，煅燒回轉窯負壓調節及時、操作簡單，達到了準確控制目標，完全滿足石油焦回轉窯煅燒工藝控制需求，其次變頻控制大幅提高了煅燒生產工藝和設備利用等效益，其具體如下：

1、煅燒回轉窯負壓調節更加精、準、易操作：高壓變頻器采用遠程（上位機）啟動、停止操作、運行頻率設定和運行狀態部分參數時時監控，實現了回轉窯負壓風機的轉速精細、微調控制功能。在實際中，操作人員根據煅燒回轉窯具體生產工藝需要，及時地進行變頻器頻率改變，就能準確地調節電動機的轉速，即實現大窯內負壓的細微調節控制目的，解決了過去采用調節煙道碟閥開度大小調節負壓的方法（這種調節法操作難度大、誤差大、易漂移等缺點），其回轉窯控制室上位機遠程操作控制界面如圖6所示。操作人員通過改變變頻器頻率設定（頻率改變率為±1.0Hz，也可設定為其它加減速改變率）實現負壓調節。變頻器調節的范圍為0—50 Hz，因此可隨生產需要隨意調節負壓（即調節風量）。同時回轉窯采用變頻器控制有利于回轉窯煅燒自動調節控制的實現和完善。

2、延長了風機使用壽命：高壓拖動電機采用變頻調節后，系統實現軟啟動，電機啟動電流不超過額定電流，啟動時間相應延長，顯著降低對電網的沖擊作用，并延長了電機及風機葉輪、機體的使用壽命（延緩磨損、腐蝕和老化等速度）。同時使高壓電機突破了冷態允許2次啟動，熱態允許1次啟動的限制。

3、設備維護量大幅減少：采用變頻調速后，由于啟動平穩，低速運行，風機葉輪、機體‘軸承座等裝置的振動、噪音和溫度明顯降低，其零部件的損壞、磨損、腐蝕和老化等速率明顯地延長，特別是密封、軸承的壽命大幅增加。其設備檢修周期、維護工作量和維修費用非常少，此安裝以來，風機每半年只進行了一次葉輪粉塵清理和檢查，變頻器每半年也只進行了一次日常清灰、檢查等工作。與同種設備工頻拖動風機比較，其維護成本每年減少82%以上。

4、提高了石油焦煅燒工藝效率：與相同煅燒工藝水平和產力的工頻拖動風機裝置（如我廠1、2期煅燒回轉窯）比較，采用高壓變頻調速裝置后，風機效率平均提高到38％以上，石油焦煅后焦成品合格率、燒損率、比電阻均得到了明顯地提高和改善。據實際生產統計，回轉窯生產過程中，其主要煅燒工藝參數控制偏差如表1所示。

表1 回轉窯煅燒主要工藝控制參數實際偏差大小

5、提升了回轉窯安全運行可靠性：負壓調節風機運行工況要求24h連續運行工作制，經常停機會對整個煅燒生產造成嚴重的影響。甚至突然停機會造成回轉窯燃燒不充分、鍋爐、煙道內存積大量煤氣，發生爆炸現象，故工頻拖動運行時，必須要求配置許多其它安全保障措施和設施。采用變頻控制后，在實際運行中，當某組逆變功率模塊工作異?；蚬收蠒r，可通過調整觸發控制脈沖信號，使該組模塊輸出短路，將故障單元旁路退出系統。這種情況下，只是變頻器降載運行。因此，可大幅減少設備的異常停機和系統頻繁停、啟現象。

6、網側功率因數得到提高：采用高壓變頻調節系統后，電源側的功率因數可提高到0.94以上，且不需無功補償裝置就可實現。若電機直接采用工頻驅動時，即使采用無功補償，其實際功率因數只有0.84。據每季度生產能耗統計結果計算，我廠3期煅燒回轉窯每噸石油焦煅燒耗電平均減少74 KWh左右，每年單臺回轉窯生產節電27.6萬KWh以上，減少電費開支9.7萬余元；每年單臺窯減少石油焦燒損530余噸，直接效益達210萬余元。

7、噪聲大大減小，改善運行人員的工作環境：采用變頻調節后，由于通過調節電機轉速實現調節，煙道碟閥、風葉振動噪音大幅下降，改善設備操作人員工作環境和勞動強度。

五、結束語

應用 HIVERT-Y06/154高壓變頻器實現石油焦煅燒回轉窯負壓調節風機拖動系統，優化了回轉窯煅燒生產過程，提高了其工藝控制性能和效果，在相同生產能力和工藝控制條件下，又大幅降低了風機運行電能消耗；據統計，由于該回轉窯負壓風機流量的準確、及時可調，在相同工藝和生產能力條件下，其煅燒回轉窯天然氣的消耗降低8.7m³/t；煅后焦比電阻減小70—95μΩ/mm²；石油焦燒損率減少（即實收率提高）3.1%以上；負壓調節風機電能消耗降低27.6萬KWh/年以上，每年創造經濟效益達到200余萬元以上；其次實踐證明，國產高壓變頻器控制技術、設計能力和制造產品質量均已十分成熟，可與進口同類產品抗衡，其價格只有同類進口產品的一半以下，具有備件易采購、維修迅速等益處，完全避免了進口變頻器維修困難、備件采購難等問題。
