??? 摘? 要： 采用EDA技術，利用Max+plusⅡ工作平臺和VHDL語言，設計了一種新型的電子防盜器。該防盜器具有密碼預置、修改等功能，且能在3次輸入錯誤后讓系統進入定時鎖定并報警。由于充分利用了FPGA的結構特點，因而該防盜器體積小、功耗低、價格低、安全可靠、維護和升級方便，具有很高的使用價值，可以廣泛應用于社會生活和生產的各個領域。?
??? 關鍵詞： 防盜器; 報警; 密碼; 模塊
?
??? 長期以來人們研制了出各種方式、不同結構的防盜器，
按其結構可分四大類：機械式、機電式、電子式和網絡式[1-6]。雖然種類較多，但從市場發展情況看，機械式防盜器由于功能性較少、不美觀方便，已經開始淡出市場；機電式防盜器耗電量大；網絡防盜器雖然功能先進，但一些功能不具普遍應用性，且價格較高，在市場上還沒有被大量使用。因此起市場主導的還是電子式防盜器。?
??? 本文介紹的是一種基于FPGA器件的電子式防盜器。它利用Max+plusⅡ工作平臺和VHDL語言來進行設計，具有密碼預置、修改等功能，且能在3次輸入錯誤后讓系統進入定時鎖定并報警等功能。由于使用了FPGA芯片，防盜器的大部分電路都可以通過硬件描述語言實現，簡化了芯片的外圍電路，降低了制作成本，提高了保密性和可靠性。?
1 防盜器的功能?
??? 防盜器的密碼為4位，初次使用時需預置密碼。它的主要功能：?
??? (1)密碼輸入：每按下一個密碼鍵，要求在顯示屏上顯示，并依次左移；?
??? (2)數字清除：清除數字輸入，并將輸入置為“0000”；?
??? (3)密碼修改：將當前輸入設為新的密碼；?
??? (4)輸入密碼3次錯誤,防盜器定時鎖定并報警。?

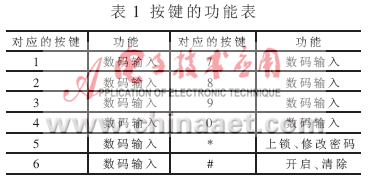

??? 圖1所示為防盜器的鍵盤。鍵盤上各個按鍵的功能如表1所示。?
?
?
2 硬件系統設計?

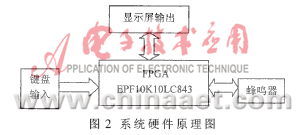

??? 防盜器的硬件部分較簡單，其核心為1塊FPGA芯片。主要包括中央處理器FPGA 芯片EPF10K1LC843、輸入小鍵盤、輸出4位數碼管顯示屏和蜂鳴器，如圖2所示。FPGA芯片用來直接控制其他元件的工作，對小鍵盤的輸入，通過一定的算法實現電子防盜器的功能，蜂鳴器用于誤碼報警。?
?
?
3 軟件系統設計?

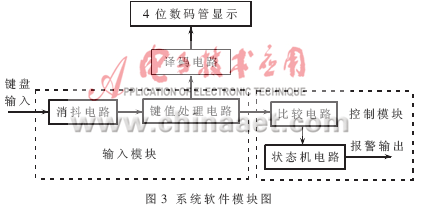

??? 防盜器的軟件部分用VHDL來實現，它具有較好的語法嚴格性，一定程度上限制了錯誤的產生，調試較容易，在系統描述上占有一定的優勢。防盜器的系統軟件設計主要有輸入模塊、控制模塊。每個模塊又由幾個基本電路組成，其具體結構如圖3所示。?
?
?
3.1 輸入模塊?
??? 輸入模塊由消抖電路和鍵值處理電路組成。因為鍵盤的按鍵是機械式開關，在開關切換的瞬間會在接觸點出現來回彈跳的現象，雖然只是按了1次鍵，實際產生的按鍵信號卻不只跳動1次，經過取樣信號的檢查后，將會造成誤碼判斷，認為是按了2次鍵，產生抖動現象。所以需要用消抖電路做消抖處理。?
??? 鍵值處理電路完成數字密碼清除和存儲的功能。防盜器接收到數字輸入時，第一個數字會從顯示屏的最右端開始顯示，此后每新按1個數字密碼時，顯示器上的數字就往左移動1位。若想要更改輸入的數字，可按退格鍵來清除前一個輸入的數字，或按清除鍵清除輸入的所有數字，再重新輸入4 位數字密碼。因設計的是4位電子防盜器，當輸入的數字鍵超過4 位時，電路只處理前4個數字，對后面的多余數字不加理會。信號通過鍵值處理電路傳輸?shù)?a class="innerlink" href="http://ihrv.cn/tags/比較電路" title="比較電路" target="_blank">比較電路和譯碼電路。?
3.2 控制模塊?
??? 控制模塊是整個電路的控制中心，主要完成如下功能：?
??? (1)密碼核對：在密碼更改，開鎖之前必須先核對密碼。?
??? (2)密碼變更：按下此鍵將目前輸入的數字設定為新的密碼。 ?
??? (3)激活電鎖：上鎖，上鎖之前必須先設定密碼才能上鎖。?
??? (4)解除電鎖：檢查輸入的密碼是否正確，正確才開鎖。?
??? (5)報警：輸入的密碼連續3次錯誤，防盜器定時鎖定并報警。?
??? 控制模塊包括比較電路和狀態機電路。比較電路的功能是把輸入的密碼與密碼寄存器中存儲的密碼作比較，用高低電平信號表示輸入的對錯，并據此判斷電鎖的開關。?

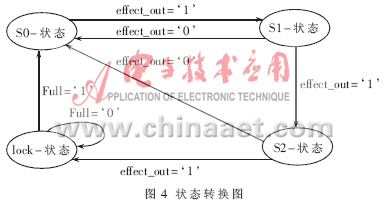

??? 狀態機電路是控制電路的核心，完成定時鎖定和報警功能。其狀態轉換圖如圖4所示。?
?
?
??? 圖4中，S0：系統待機狀態；S1：狀態系統輸入密碼第一次錯誤后的狀態；S2：狀態系統輸入密碼第二次錯誤后的狀態；lock：狀態系統輸入密碼第三次錯誤后的狀態，系統進入鎖定計時并報警的狀態。effect_out是比較電路產生的密碼對錯的判斷信號。effect_out為高電平時，密碼錯誤；effect_out為低電平時，密碼正確。當狀態機接收到功能按鍵產生的跳變信號時，轉換到下一個狀態。?
??? 密碼3次錯誤后，防盜器進入定時鎖定報警狀態,開始計數信號start=‘1’，計數器開始計數，并鎖定輸入。計數器溢出后，溢出信號Full=‘1’,當防盜器接收到功能按鍵產生的跳變信號時，轉換到下一個狀態。解除鎖定和報警。?
4 仿真結果?
??? 仿真波形如圖5所示。圖中，ENLOCK：電鎖開關輸出；ACC：輸入寄存器；ALARM：報警信號輸出端；COUNT：定時鎖定計數器；STATE：密碼輸入錯誤計數器 。防盜器的密碼被預置為4393，密碼3次輸入錯誤STATE=3時,定時鎖定計數器COUNT開始計數,并報警ALARM＝‘１’。本設計結果不僅進行了軟件仿真，而且經過硬件驗證安全可靠。?
?
?
??? 本設計中采用了Altera公司的EPF10K10LC843芯片進行設計，可以極大地減少其他分立元件或其他芯片的使用，它具有強大的處理功能和輸入輸出能力，使外圍電路大大簡化，使得設備設計成本低而且可靠性高。用軟件實現硬件電路，采用VHDL語言進行設計，具有良好的可移植性，可隨時在線更改邏輯設計及有關參數，充分體現了FPGA的優越性。該防盜器具有一定的實用性。?
