??? 摘? 要： 高速雷達數據采集系統的設計方法。該系統由FPGA芯片完成各芯片之間的邏輯控制，具有設計靈活、結構簡單、實時性高、可靠性高等優點。?

??? 關鍵詞： 高速雷達；數據采集系統；現場可編程門陣列

?

??? 目標的識別需要高精度的數據，為了得到這些數據，必須以更高頻率對回波進行采集。而用于目標識別的精確數據所使用的采樣頻率通常需要達到36 MHz或更高。?

??? 系統采用的開窗采集是在目標檢測成功完成的前提下進行的。它利用目標檢測的結果，得到目標方位和距離信息，然后在下一次雷達掃描中，在該方位和距離上形成脈寬為1 μs的采集波門，利用這一采集波門控制采樣電路模塊，完成一次高采樣頻率、高精度的采集。?

1 數據采集系統的硬件設計?

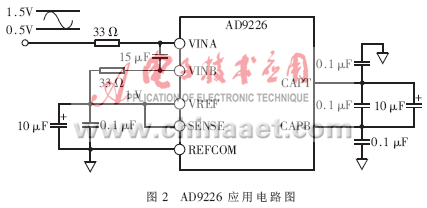

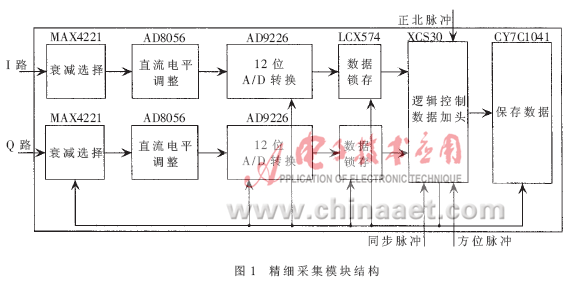

??? 圖1中，I路和Q路雷達信號首先分別進入衰減選擇，接著進入直流電平調整，然后進入AD轉換，在36 MHz采樣頻率下完成12位分辨率的AD轉換，實現I路和Q路的數據采集。這里使用的AD芯片型號為AD9226-ARS，其主要性能指標：轉換速度65 MS/s，精度為12位。具體的應用電路見圖2。?

?

?

?

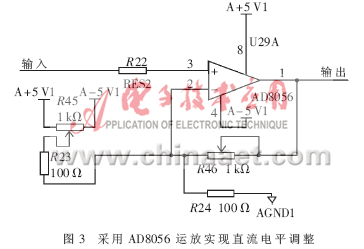

????該電路使用單端輸入，輸入電壓必須在0.5～1.5 V之間，這可以通過一個運算放大器實現，本系統使用AD8056運放，實現直流電平調整，同時也起到緩沖的作用。具體電路圖見圖3。?

?

?

????為了盡可能提高AD轉換后數據的分辨率，對電源、接地、電路布局進行了一些處理。所選用的運算放大器、電阻、電容等器件具有穩定的性能，電阻電容溫漂小、漏電小。模擬輸入的引線盡可能地短、粗。這些措施對實現分辨率指標有一定的幫助，保證了數據來源的可靠性。?

2 FPGA完成的工作?

??? (1)采集波門的產生?

??? 如圖1所示，進入FPGA芯片后的數據在保存到RAM中之前必須加入數據頭，以便主機得到這些精細采集數據時能方便地區別各次采集，該數據頭沒有包括當前的方位信息，這是因?yàn)榇藭r(shí)的方位和距離信息是已知的。?

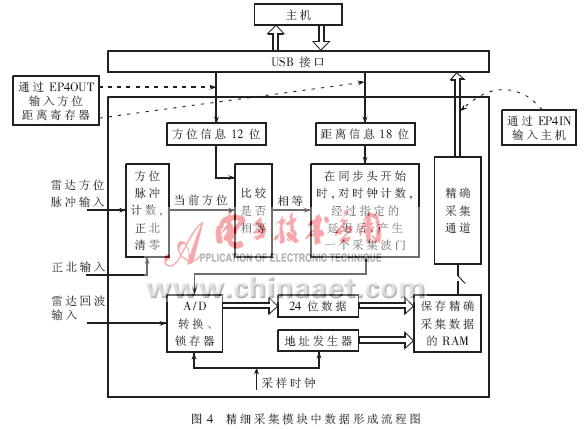

??? 波門的形成過程見圖4，是精細采集模塊中數據形成流程圖。首先，主機通過USB接口模塊地輸入端點2得到FIFO中的檢測結果，然后取出感興趣的檢測結果，將其方位和距離信息通過輸出端口2發送到XCS30內部的方位和距離寄存器中。在下一次雷達掃描過程中，不斷比較當前方位，如果當前方位和方位寄存器中的值相等，再進行距離的比較。在方位相同的前提下記錄當前距離，如果記錄的當前距離與距離寄存器中的值相等，則開始一個波門。在波門有效期間，對I路、Q路進行36 MHz、12位的數據采集，采集結果通過XCS30保存到RAM中。當波門的有效時間持續有效一段時間后（這段時間決定采集波門的寬度），波門信號變?yōu)闊o(wú)效，至此完成一次開窗采集過程。?

?

?

????(2)從主機發送方位信息和距離信息到FPGA內部的方位寄存器和距離寄存器?

????方位寄存器為12位，距離寄存器為17位，考慮到USB接口芯片數據線為8位，同時根據USB協議主機發送字節數的約束，最后決定距離寄存器采用20位，20位中的高三位數據沒有參與距離的比較。?

????寫方位信息和距離信息到XCS30中的過程是通過接口芯片的塊輸出端點完成的。8051的數據線為8位，為了發送12位的方位信息或20位的距離信息，必須通過多次傳輸才能完成。?

??? (3)記錄當前方位和當前距離?

??? 對于當前方位使用一個12位的計數器進行方位脈沖的下降沿的計數，這個計數器的清零信號使用正北信號的下降沿。對于當前距離的記錄，使用一個17位的計數器對36 MHz采集時鐘進行計數，清零信號使用同步脈沖的下降沿。?

??? (4)波門的產生和終止?

??? 在采樣時鐘的上升沿時，如果當前的方位和距離都是設定的方位和距離時，產生一個波門的開始信號，經過64個距離單元時間后，波門結束。這里的64個距離單元對應的時間為1.78 μs，也就是說，這時開的采集波門寬度為1.78 μs。?

??? (5)在每幀數據開始時添加標志位(即數據幀加頭)?

??? 檢測時在數據進入雙口RAM前有一個數據幀加頭的過程，加入的數據頭包括幀起始標志、當前方位信息。在精細采集過程中，由于每一幀數據都是在主機指定的方位和距離的前提下進行，所以沒有必要再添加方位和距離信息。這里的數據頭將只包括每一幀的起始標志。?

??? (6)精細采集數據的存儲?

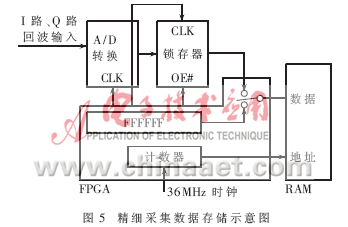

??? 在波門有效期間，AD轉換后的兩路數據將保存到RAM中,在進入RAM中時，必須先加上數據頭標志，然后再寫入一次采集所得的數據。實現原理見圖5。?

?

?

??? 在加數據頭時，鎖存器" title="鎖存器" target="_blank">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器" title="鎖存器">鎖存器OE端由FPGA置為無效，此時的鎖存器輸出為高阻狀態。FPGA將鎖存器置為高阻的同時，將內部的“FFFFFF”放到數據總線上；在不進行加數據頭時，鎖存器OE端由FPGA置為有效，數據總線上的數據為鎖存后輸出的12位數據。這樣通過對鎖存器使能端的控制，實現了數據在保存到RAM之前完成添加數據幀標志的工作。?

??? 圖5中，鎖存器的鎖存時鐘CLK與AD轉換芯片的采集時鐘CLK反相，這樣在晶振時鐘的上升沿實現AD的轉換，在晶振時鐘的下降沿實現鎖存器的一次鎖存。通過這樣的設計錯開了AD采樣和鎖存采樣的取樣時刻，保證了數據的正確性。?

??? (7)數據傳輸?

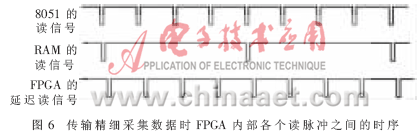

??? 對于cy7c68013C而言，其內部的8051有16位的地址線，但是考慮到外部存儲器的容量為256 kB，8051的地址線僅能尋址64 kB，最后決定采用對讀脈沖進行計數產生地址信息的方法實現對存儲器的訪問。除了對8051發出的讀脈沖的異步處理外，在傳輸過程中還需要解決24位數據轉換為8位數據、2路數據的分離等問題?？梢酝ㄟ^(guò)圖6來理解。圖中RAM的讀脈沖經過抽取8051（包含在cy7c68013C內的處理器）的讀脈沖，每4個抽1個。在存儲器接口方面，抽取的脈沖給RAM的RD端，完成存儲器讀脈沖的實現，每4次8051的RD脈沖讀取一個RAM地址內的數據。與8051接口方面，先將8051的讀脈沖延遲3個時鐘，形成一個延遲的8051讀脈沖信號，利用這個信號，完成把讀入FPGA內的一個RAM地址的數據傳送給8051，這個信號的第一個讀脈沖的下降沿是第一時刻，第二個讀脈沖的下降沿是第二時刻。在第一時刻讀入數據為1010＋regin[23:20]，第二時刻讀入數據為regin[19:12]，這兩個時刻讀入的數據方為一個完整的采集結果數據，通過在主機的應用程序中組合兩次讀入的數據，最后得到的數據格式為“A＋12位采集結果數據”，這一種格式表示是I路的12位數據。同理，第三時刻和第四時刻讀入的數據為Q路的12位。傳輸精細采集數據時FPGA內部各個讀脈沖之間的時序見圖6所示。?

?

?

??? 以上是存儲器讀脈沖的實現過程，存儲器地址則是通過對8051發出讀脈沖計數而得到。?

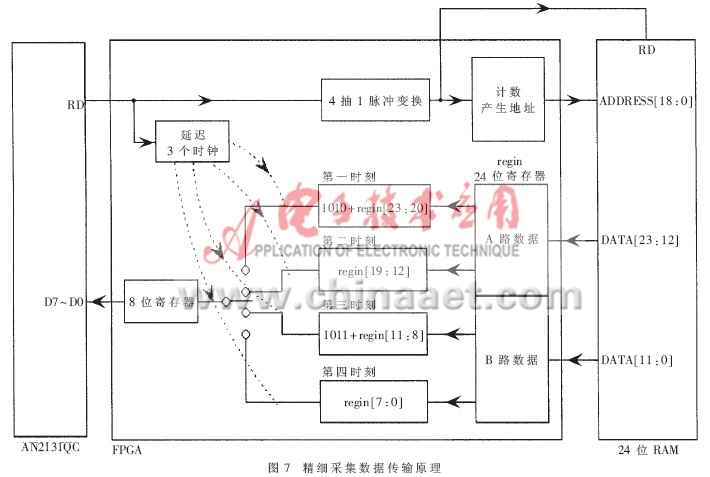

??? 下面再?gòu)恼w上看保存的精細采集數據是如何發送給USB接口模塊的?；驹砜梢酝ㄟ^(guò)圖7來說明。傳輸過程為：當主機發送一個IN令牌給AN2131QC的管道2時，AN2131QC執行對應的管道中斷程序。在中斷程序中，AN2131QC發出連續的64個讀脈沖，這64個讀脈沖通過4抽1，得到16個讀脈沖。這16個讀脈沖送給存儲器的RD引腳，同時計數器對16個讀脈沖進行計數，得到存儲器的地址送給存儲器的地址線。在第一個讀脈沖的下降沿時存儲器送出對應第一個地址的24位數據到XCS30內的24位寄存器regin。同時在XCS30內部，把這24位作為4組數據一次保存。AN2131QC發出的64個讀脈沖延遲3個時鐘后控制XCS30內部的數據線。第一個延時的讀脈沖到來時，將圖7對應的第一時刻內的數據送到8位寄存器，這時AN2131QC讀入8位寄存器的內容；第二個延時的讀脈沖到來時，將圖7對應的第二時刻內的數據送到8位寄存器，AN2131QC讀入該寄存器內容；第三個延時的讀脈沖到來時，將第三時刻內的數據送到8位寄存器，AN2131QC讀入該寄存器內容；第四個延時的讀脈沖到來時，將第四時刻內的數據送到8位寄存器，AN2131QC讀入該寄存器內容。通過四個延時的讀脈沖，完成對應的存儲器的第一個地址內24位數據的傳輸。主機發送一個IN令牌將引起AN2131QC發送64個讀脈沖，完成存儲器16個地址的數據的傳輸。?

?

?

??? 經過這樣的處理，完成了24位到8位的轉換，同時由于在XCS內部處理數據時，加入了“1010”和“1011”的通路標志，在主機接收到的數據中可以通過對此識別，分離開I路和Q路的數據。此外，由于在數據的保存過程中，每一幀開始寫入的數據為FFFFFF，所以在主機的數據中，如果出現“AFFF BFFF”的標志時可以識別這一段數據為一個新的數據幀的開始。?

參考文獻?

[1] 李廣軍，孟憲元.可編程ASIC設計及應用.成都：電子科技大學出版社，2000.?

[2] EDA先鋒工作室，王誠.FPGA/CPLD設計工具Xilinx?ISE5.x使用詳解[M].北京：人民郵電出版社，2003.
