　　0 引言

　　隨著信息時代的來臨，如何更高效地利用能源、節約能源，在全球范圍內被給予了越來越多的關注，電力行業正面臨著諸多新挑戰。作為順應電力發展趨勢的產物，智能電網必將掀起一番新浪潮。智能電網是以傳統電網為基礎，融合計算機、通信、傳感等多種技術于一身的新型電網，具有數字化、自動化、信息化和互動化等基本特征［1-2］。本文主要涉及智能電網的用戶端，包括智能電表、智能電器開關以及戶內控制系統。三者通過無線通信構成一個用電系統的戶內網絡，如圖1 所示。智能電表和智能電器開關將記錄的信息發送給戶內控制系統，用戶通過操作平臺實現對戶內用電的控制，戶內控制系統將控制指令發送給各智能電器開關。

　　1 智能電表

　　1.1 智能電表主要功能

　　1）電能計量：對多種時段多種費率模式電能分別統計［3］，對有功、無功電能使用情況進行計量，測算電能電壓、電流、頻率、功率因數等豐富信息，從而更好地幫助用戶分析用電情況，制定合理的用電規劃。

　　2）電能監管：與實時費率系統配合，將電能使用量控制在設置的閾值以內。與分布式發電相配合，將其發出的電能并網供給用戶直接使用或者由相關機構統一管理，當主電網故障時，與分布式發電管理系統共同協作實現孤島系統的平穩過渡。與戶內控制系統配合對各智能電器進行管理，幫助電網的削峰填谷，提高電力供應可靠性，從而更合理、高效地使用電能。

　　3）通信系統：采用雙向通信模式，在發送數據信息的同時接受指令信息，比如實時費率標準、電表程序升級設置等一些其他遠程操作。

　　1.2 智能電表硬件設計

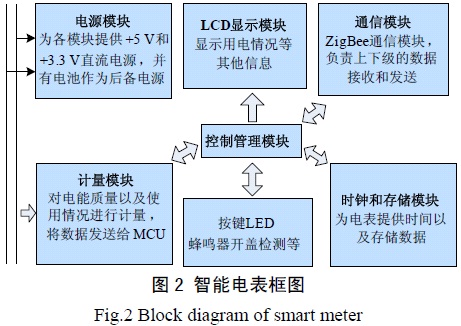

　　根據智能電表的各項功能，設計其結構框圖，如圖2 所示。智能電表包含有控制管理、電源、計量、通信、時鐘、數據存儲、LCD、LED、按鍵等模塊。

　　1.2.1 控制管理模塊

　　控制管理模塊作為智能電表的核心單元，它的主要作用是將各個模塊整合成整體、協調合作。芯片的集成度、功耗以及價位均是需要考慮的因素。在本設計中采用的是Freescale 公司的一款8 位控制芯片MC9S08LL64，其最大的特點就是超低功耗，并帶有內置LCD 驅動，適合計量表計。

　　1.2.2 電源模塊

　　智能電表各模塊所需電壓為+5 V 和+3.3 V 兩種。從電網接入工頻單相交流電，經變壓器降壓、整流、濾波后，由三端穩壓器78L05 獲得+5 V 電源；+5 V 電源的另一個支路再經三端穩壓器LM1117IMPX-3.3 即可獲得+3.3 V 電源，并將+3 V 電池作為后備電源與+3.3 V 電源并聯，當電網停電時，電池作為后備電源為指定器件供電，從而保證重要數據不丟失。

　　電表作為一種不間斷工作的在線電能計量器件，對可靠性和公平性具有很高的要求。本設計在系統電源輸入端串聯熱敏電阻進行過壓保護，并聯壓敏電阻進行雷擊保護。

　　1.2.3 電能計量模塊

　　目前，電能表的計量芯片有模擬型乘法器和數字型乘法器兩種［4］。前者主要分為時分割乘法器和吉爾波特變跨導乘法器兩類，后者則根據A/D 變換原理不同分成逐次比較型數字乘法器和Σ-△型數字乘法器。Σ-△型電能計量芯片由于其高精度占據了較大的市場份額。

　　本設計選用ADI 公司的一款高精度電能計量芯片ADE7753。它內置數字積分器，具有di/dt 微分電流傳感器接口，提供有功、無功、視在功率能量值，采樣波形以及電壓和電流有效值，在1000:1 的動態范圍內，誤差小于0.1％，低功耗，并且具有與SPI 兼容的串行接口。

　　1.2.4 通信模塊

　　目前常用的通信方式有RS485、紅外、低壓電力載波和無線等［5］。

　　RS485 雙絞線通信方式實現較易，但傳輸距離短、布線復雜、維護困難；紅外通信自動化程度低，抄收距離受限，已漸漸退出通信前沿；低壓電力載波通過輸電線路來實現通信，該方式的最大優點是無需單獨布線，但目前在傳輸距離和信號質量上仍存在一些難題，可靠性稍差；無線通信在許多地區已盛行，其中具有代表性的無線抄表方案有基于GPRS 的無線數據接入、基于WLAN（無線局域網）技術的無線接入、基于CFDA 技術的無線數據接入技術以及ZigBee 技術。

　　ZigBee 是近年來發展迅猛的一種無線通信技術［6］，是一種基于IEEE 802.15.4 無線標準提出的有關組網、安全和應用軟件方面的技術標準，用以解決傳感器間數據傳遞和交換。ZigBee 具有網絡穩定性好、容量大、安裝維護方便、抗干擾能力強、安全性好、功耗低、造價低等特點，適用于電子設備間的無線數據傳輸。通信模塊選用TI 公司的芯片CC2530，它是一個真正用于IEEE 802.15.4、ZigBee和RF4CE 應用的片上系統解決方案，能夠以非常低的成本建立強大的網絡節點，具有很高的靈敏度和較強的抗干擾性。

　　1.2.5 時鐘模塊

　　實時時鐘的主要作用是為電表提供精確的時間基準，它與電表的系統誤差、電費結算、事件記錄等都有一定關聯。本設計采用EPSON 公司專為中國表計行業設計的一款實時計時芯片RX8025，采用IIC 總線通信模式，功耗低且精準度高。

　　1.2.6 數據存儲模塊

　　電表對安全性的要求非常高，一些重要數據丟失將會造成嚴重后果，因此本設計中，選用Ramtron 公司的鐵電存儲器FM24CL64，它與EEPROM 相比，讀寫速度和耐用性能高出幾個數量級，無讀寫次數限制，且功耗極低，能充分滿足智能電表的要求。

　　1.2.7 其他模塊

　　本智能電表的人機接口部分設計采用段碼式LCD 顯示各種信息；三個LED 作報警提示；一個按鍵供工作人員進行相關調試；并設有開蓋檢測電路對電表的開蓋事件作記錄上報，防止非法操作，確保電表安全。

　　2 智能電器開關

　　圖3 即為智能電器開關示意圖，它是一個連接用電器和電源的中間設備，由于現階段電器的智能化尚無法滿足構建戶內智能網絡的要求，因此可將智能電器開關看作一種過渡型器件。

　　2.1 智能電器開關主要功能

　　1）對用電器的用電量進行計量；

　　2）通過無線通信將用電信息上報；

　　3）接收戶內控制系統下發的控制命令，對用電器執行通斷等操作。

　　2.2 智能電器開關硬件設計

　　圖4 即為智能電器開關框圖，它與智能電表相比少了LCD 模塊，多了開關模塊。

　　2.2.1 控制管理模塊

　　同智能電表相比，智能電器開關在功能上要少很多，但安裝數量較多，因此在設計時經濟實用性著重考慮。該模塊選用ATMEL 公司的一款低功耗8 位芯片ATmega8535。

　　2.2.2 電源模塊

　　智能電器開關接入的是戶內供電網絡，在電源模塊設計時省去了雷擊保護，均采用直流+5 V 供電，并配有+3 V 電池作后備電源。

　　2.2.3 電能計量模塊

　　由于智能電器開關只需記錄電能的使用量即可，其電能計量模塊選用ADI 的計量功能相對較少一些的芯片ADE7756。

　　2.2.4 開關模塊

　　用電器電源的通斷由微型繼電器來實現，MCU的輸出信號經過光耦隔離后對繼電器進行控制。

　　2.2.5 數據存儲模塊

　　考慮到智能電器開關數據量相對較小，它的存儲模塊選用價格較為低廉的EEPROM 存儲。

　　2.2.6 其他模塊

　　通信、時鐘等其他模塊均與智能電表相同。

　　3 戶內控制系統

　　戶內控制系統是智能電網新特性的主要體現點之一，有關它的說法較多，有些文獻中將其稱為戶內顯示系統（In Home Display）或者戶內能源管理系統（Home Energy Management System）［7］。用戶通過該平臺了解電能使用信息，并結合實時費率等資訊，對各用電器用電情況進行控制，調整自己的用電方案。同時它還具有很高的擴展性，隨著其他各領域的發展，戶內控制系統將能夠集水電氣等諸多戶內控制于一身，使得今后的家居生活更加智能化、人性化。

　　3.1 戶內控制系統主要功能

　　1）接收智能電表、智能電器開關發送的大量數據信息并進行實時顯示；

　　2）為用戶提供操作平臺，使其可獲取詳細的電能使用情況及其他相關信息，并協助用戶分析調整電能的使用；

　　3）將用戶下達的控制指令發送給各用電器。

　　3.2 戶內控制系統硬件設計

　　如圖5 即為設計的戶內控制系統框圖。

　　3.2.1 控制管理模塊

　　戶內控制系統需要處理大量信息，因此需要一個性能優異的芯片才能保證其高效穩定工作。本設計選用TI 公司基于ARM 核心的LM3S9000 系列，主頻達80 MHz，性能優異。

　　3.2.2 電源模塊

　　考慮到便捷性和舒適性，將戶內控制系統設計成一款手持式移動設備，采用+3 V 電池供電。

　　3.2.3 顯示模塊

　　該模塊包括LCD 液晶屏、LCD 驅動、按鍵三個部分。LCD驅動芯片為EPSON公司的S1D13517，適合于多種屏幕及分辨率；按鍵共有八個，分別是電源鍵、重啟鍵、上下左右四個方向鍵、確定鍵、取消/返回鍵。

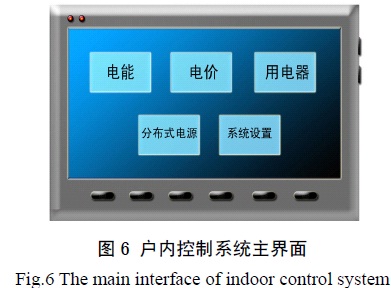

　　圖6 為模擬的戶內控制系統主界面，它包含有電能、電價、用電器、分布式發電等模塊。戶內控制系統將接收到的用電信息經過處理，以圖表的形式直觀的展現出來。用戶根據自身情況調整用電方案，用電器模塊能夠?qū)Ω饔秒娖鞯拈_關進行定時管理。

　　3.2.4 數據存儲模塊

　　戶內控制系統的數據存儲模塊包含MCU 的鐵電存儲器以及LCD 的SDRAM 顯存。

　　3.2.5 其他模塊

　　時間和通信等其他模塊均與智能電表類似。

　　4 結論

　　本文以智能電網為背景，結合高級量測體系和通信的發展，對智能電網的智能用戶端進行了硬件原理的設計。包括可對電能進行多項精準測量記錄并支持實時電價多重費率的智能電表、計量用電器用電情況并根據控制指令進行開關操作的智能電器開關，以及為用戶提供控制平臺以實現對戶內用電網絡進行管理的戶內控制系統。三者相互配合，從而達到更合理地分配電能、更高效地利用能源的目的。

　　智能用戶端是智能電網中的熱點之一，概念新穎，發展?jié)摿薮?，具有極為廣闊的應用前景。目前諸多領域尚未形成統一規范，因此在對其進行設計時，還需要不斷的探索和實踐，以便達到最理想的效果。

　　參考文獻

　　［1］ 余貽鑫。 面向21 世紀的智能配電網［J］。 南方電網技術研究，2006，2（6）：14-16.YU Yi-xin. Intelli-D-Grid for the 21st century［J］.Southern Power System Technology Research，2006，2（6）：14-16.

　　［2］ 欒文鵬。 高級量測體系［J］。 南方電網技術，2009，3（2）：6-10.LUAN Wen-peng. Advanced metering infrastructure［J］.Southern Power System Technology，2009，3（2）：6-10.

　?。?］ 殷樹剛，張宇，拜克明。 基于實時電價的智能用電系統［J］。 電網技術，2009，33（19）：11-16.YIN Shu-gang，ZHANG Yu，BAI Ke-ming. A smart power utilization system based on real-time electricity prices［J］。 Power System Technology，2009，33（19）：11-16.

　?。?］ 郭松林，林海軍，張禮勇。 電子式電能表專用芯片分類及原理［J］。 電測與儀表，2002，39（442）：5-7，52.GUO Song-lin， LIN Hai-jun， ZHANG Li-yong.Classifying of the CMOS chip focus on Watt-hour meter and the theory of the CMOS chip focus on Watt-hour meter［J］。 Electrical Measurement & Instrumentation，2002，39（442）：5-7，52.

　?。?］ 譚志強，黃懿。 自動抄表技術的發展［J］。 電測與儀表，2009，46（517）：1-5.TAN Zhi-qiang ， HUANG Yi. The development of technology in automatic meter reading［J］。 ElectricalMeasurement＆Instrumentation，2009，46（517）：1-5.

　?。?］ Coalton Bennett，Darren Highfill. Networking AMI smartmeters ［C］。 //IEEE Energy 2030 Conference. 2008.

　?。?］ Choi Tae-Seop，Ko Kyung-Rok，Park Seong-Chan，et al. Analysis of energy savings using smart metering system and IHD （in-home display）［C］。 //Transmission and Distribution Conference and Exposition. Asia andPacific：2009.
