近幾年來，在高壓大功率應用領域，一種新型的逆變器——多電平逆變器受到越來越廣泛的關注。多電平逆變器的思想最早是由Nabae于20世紀80年代初提出的。其基本原理是通過多個直流電平來合成逼近正弦輸出的階梯波電壓。本文所討論的二極管鉗位型多電平逆變器是通過串聯的電容將直流側的高電壓分成一系列較低的直流電壓，并通過二極管的鉗位作用使開關器件承受的反向電壓限制在每個電容的電壓上，從而在不提高器件電壓等級的前提下相對提高逆變器輸出電壓。

2  拓?fù)浣Y(jié)構

    雖然多電平拓?fù)浣Y(jié)構種類較多，但是大致可分為：二極管鉗位型，飛躍電容型和獨立直流電源級聯多電平這三種拓?fù)浣Y(jié)構。這三種多電平拓?fù)浣Y(jié)構各有優缺點，其中應用最廣泛的是二極管鉗位型多電平拓?fù)浣Y(jié)構。本文的研究對象主要是二極管鉗位型三電平逆變器。在圖1所示的二極管鉗位型三電平逆變器中，相對逆變器直流側中點的參考電位0，逆變器的輸出電壓除了兩電平逆變器輸出電壓＋UD/2和－UD/2，還增加了第三個電平值0。圖1中采用了12個可關斷功率器件和6個鉗位二極管，在直流側接有2個等電容量的電容分別是C1，C2，每個電容分擔的電壓為UD/2，并且通過鉗位二極管的鉗位作用，使每個開關器件上承受的電壓限制在一個電容電壓（UD/2）上，從而大大減小了開關器件的電壓應力。

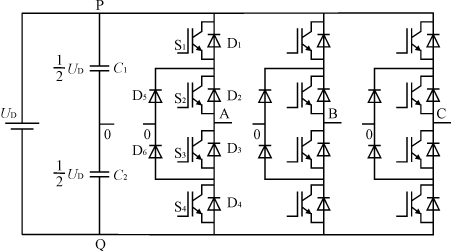

圖1  二極管鉗位型三電平逆變器

    與三相兩電平逆變器相同，三相三電平逆變器也可以用開關變量Sa、Sb、Sc分別表示各橋臂的開關狀態，不同的是這時A、B、C橋臂分別有三種開關狀態，從而Sa、Sb、Sc為三態開關變量，如表1所列。

表1  三電平(NPC)逆變器A相開關狀態

    因此，A相輸出端A對電源中點0的電壓uAO可以用A相開關變量Sa結合輸入直流電壓UD來表示

      uAO=·UD    (1)

輸出線電壓可表示為

      uAB=uAO－uBO=UD·(Sa－Sb)    (2)

整理即為

        =UD··     (3)

    與三相兩電平逆變器相同，三相三電平逆變器可以定義逆變器的開關狀態為（SaSbSc），則三電平逆變器有27個開關狀態，分別對應著19個特定的空間電壓矢量,如圖2所示，并將整個矢量空間分成24個扇區。由圖2可以看出，19種空間電壓矢量可分為長矢量，中矢量，短矢量和零矢量，分別對應著1個，2個和3個不同的冗余開關狀態，如表2所列。

表2  開關狀態及相應電壓矢量

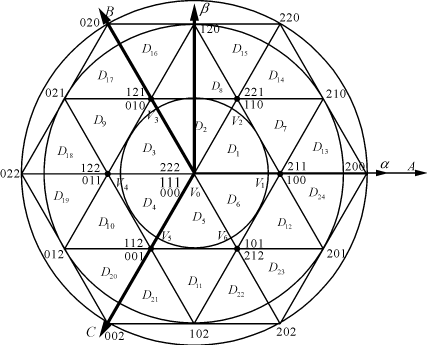

圖2  三電平空間電壓矢量圖

3  空間矢量調制

    與兩電平逆變器相似，三電平空間矢量PWM調制也是通過對調制空間矢量的位置進行判斷，選擇進行合成的開關矢量，并計算其相應的開通時間。

    我們定義三相三電平逆變器的電壓空間矢量調制比如下

      m=   （1）

式中：是在空間以角速度ω=2πf旋轉的電壓矢量V＊的模長；

      UD是電壓矢量V13的模長。

    從圖2中可以看出，三電平逆變器整個矢量空間的24個扇區可分成6個大的區間，則每一個區間包含4個小的扇區。旋轉電壓矢量V＊是由所在扇區的三個電壓矢量Vx，Vy，Vz合成的。它們的作用時間分別為Tx，Ty，Tz，且Tx＋Ty＋Tz=Ts。Ts為開關周期?，F(xiàn)定義

         X=，Y=，Z=      （2）

    現在以第一個區間（0<θ<60°）為例，計算旋轉電壓矢量V＊處在扇區D1，D7，D13，D14時Vx，Vy，Vz所對應的X，Y，Z值。定義m的邊界條件分別為Mark1，Mark2，Mark3，如式（3），（4），（5）所示。

         Mark1=     （3）

        Mark2=   （4）

        Mark3=    （5）

    1）當調制比m

        (6)

解式（6）得

             （7）

圖3  旋轉矢量在D1扇區的矢量圖

    2）當調制比Mark1

解式（8）得

           (9)

    3)當調制比Mark2

              （10）

解式（10）得

               （11）

    4)當調制比Mmark2

              （12）

解式（12）得

             （13）

    這樣，在計算其它五個區間的Tx，Ty，Tz時，只要將式（7）、（9）、（11）和（13）中的θ值分別用θ－60°，θ－120°，θ－180°，θ－240°，θ－300°來替代即可實現對整個矢量空間的計算。

4  最小開關損耗調制算法

    在三電平逆變器中，由于冗余開關狀態的存在，使得一個電壓矢量對應于兩個或三個開關狀態，因此必須使用一定的算法來減少開關動作次數，從而減少開關損耗。減少開關損耗算法的基本原則是每次開關狀態的變化只引起一相電壓的變化并且只有兩個互補開關管的觸發信號發生變化，從而減少了開關損耗并降低了開關頻率。例如，在圖2中，空間矢量從D14扇區旋轉到D15扇區，A、B、C三相開關管的狀態就可以按照（221→220→210→110→110→210→220→221）→（221→220→120→110→110→120→220→221）的順序來變化。當空間矢量V＊旋轉到D14扇區時，這時的空間矢量是由V2（用開關狀態221或110表示）、V7（用開關狀態210表示）和V14（用開關狀態220表示）三個矢量共同合成的，第一個括號內開關狀態的調制順序就是空間矢量在D14扇區的調制順序。當空間矢量V＊旋轉到D15扇區時，這時的空間矢量是由V2（用開關狀態221或110表示）、V14（用開關狀態220表示）和V8（用開關狀態120表示）三個矢量共同合成的，第二個括號內開關狀態的調制順序就是空間矢量在D15扇區的調制順序。其中，開關狀態221和110代表同一個矢量V2，以它作為開關狀態的起始狀態和末尾狀態進行過渡。因此，無論是在扇區的內部還是在兩個扇區之間，開關狀態的每一次變化都只有橋臂互補驅動信號的兩個管子開關狀態發生了變化，從而減少了開關損耗。

5 實驗研究

    本實驗主電路拓?fù)淙鐖D1所示，二極管鉗位型三電平逆變器的主開關器件選用2SK1941，其最大承受電壓可達600V，最大通態電流16A。鉗位二極管選擇IXY SDESI30，它所能承受的最大通態電流為12A。逆變PWM開關頻率為5kHz，輸出正弦波基波頻率為278Hz。本數字控制系統是基于TMS320F240 DSP芯片，12路驅動信號分別由TMS320F240經控制電路產生，全比較單元的六路PWM輸出分別驅動ABC三相的S1和S3管，單比較單元的三路PWM信號及其反相信號經死區電路后分別驅動逆變器的S2和S4管。本控制是通過dq變換，把正弦交流檢測量轉變?yōu)閐q直流反饋量，再分別進行PI調節，然后通過SVPWM模塊對三電平逆變器進行控制。圖4為三相三電平逆變器的控制系統結構圖。

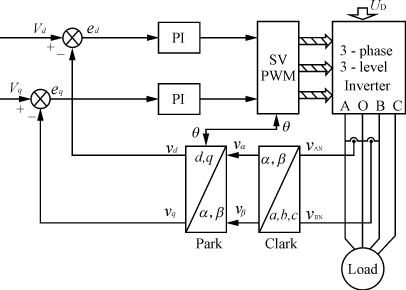

圖4  三電平控制系統結構圖

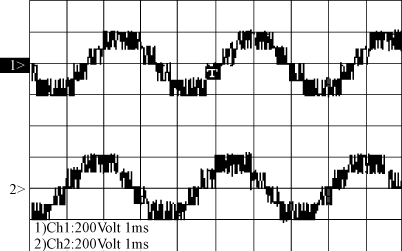

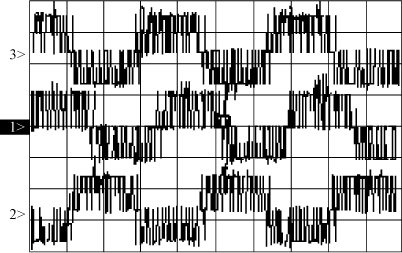

    圖5(a)和圖5(b)分別是二極管鉗位型三電平逆變器輸出相電壓VAN、VBN、VCN和輸出線電壓VBC、VAC的實驗波形，我們能夠很明顯地看出三電平的形狀，三電平要比兩電平更逼近正弦，因此可以在開關頻率不是很高并且不增加開關管的耐壓值的情況下，獲得較低的諧波畸變率。

(a)  相電壓VAN、VBN、VCN波形

(b)  線電壓VBC、VAC波形

圖5  輸出相電壓和線電壓波形（濾波前）

    圖6是閉環空載時逆變器輸出A相線電壓波形及頻譜分析,總諧波畸變率1.53％。圖7是閉環負載時逆變器輸出線電壓和線電流波形及頻譜分析，線電壓總諧波畸變率2.75％，系統輸出功率1.8kW。

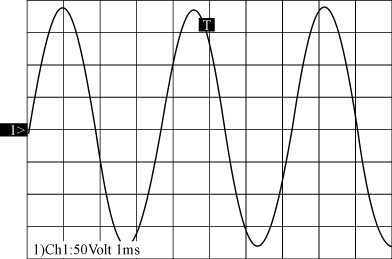

(a)  A相線電壓波形

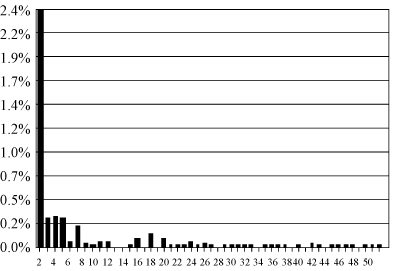

(b)  A相線電壓頻譜分析

圖6  空載實驗波形及頻譜分析

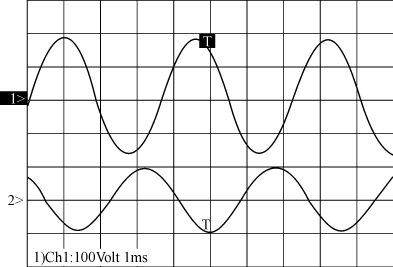

(a)  A相線電壓和線電流（1A/100mV）波形

(b)  A相線電壓頻譜分析

圖7  阻性負載時實驗波形及頻譜分析

    從圖6和圖7的波形中我們可以看出，閉環正負波形不對稱，并且?guī)лd時的諧波畸變率要比空載時的高。這主要是由于閉環帶載運行時，由于負載電流的增加，從中點流過的電流加大，逆變器不停地對直流側的兩個電容充放電，導致兩個電容上的電壓不平衡。實驗中對中點電流并沒有進行特別的控制，從而導致直流側兩個電容上的電壓不平衡，致使輸出電壓正負波形的不對稱。

6  結語

    二極管鉗位型三電平逆變器通過自身拓?fù)浣Y(jié)構的改進，使得輸出電平數增加，輸出波形更加逼近正弦，因而輸出波形具有更好的諧波頻譜。由于開關器件所承受的電壓應力減小，因此非常適合高壓大功率的應用場合。在將來的研究中應該注意以下兩個方面：

    1）應用于兩電平的控制策略完全可以在二極管鉗位型三相三電平逆變器中實現，因此現有的一些波形控制技術（如重復控制技術）也可以嘗試在三電平逆變器中實現。

    2）在二極管鉗位型三電平逆變器中，直流側的兩個電容電壓不平衡是導致輸出波形質量變差的原因之一。這個問題可以通過電壓反饋補償或通過滯環控制中點電位來解決。
