1 引言
主鼓風機是密閉鼓風爐生產工藝上要求與密閉鼓風爐同步的關鍵設備，風機性能和運行的安全可靠性直接制約著密閉鼓風爐的生產能力。本公司在100kt鉛鋅技術改造完成后，原有的2臺6kV，1000kW的主鼓風機（靠閥門調節風量）已經不能滿足密閉鼓風爐大風量生產的技術要求，為滿足鉛鋅冶煉過程中對風量的嚴格要求，使主鼓風機有足夠的可調能力與密閉鼓風爐相適應，決定使用西門子公司生產的IGBTIMOVERTMV全數字矢量變頻器，經過一段時間的試運行，該系統具有顯著的節電效果，較高的調速精度，簡便的使用方法和易于實現自動控制等性能。
2 SIMOVERT MV功能及特點
2.1 技術指標和硬件特點
SIMOVERT MV控制采用了久經驗證的TRANSVEKTOR磁場定向控制。其控制原理是運用空間向量估計值以及為降低電機損耗與開關損耗而經過優化的逆變器觸發脈沖模式，以獲得優良的控制特性和更高的動態性能，該中壓變頻器具有功率因數高（在整個輸出范圍中，PF>0.96）,輸出線路諧波電流低，性能可靠，系統穩定性好等特點。
2.2 通信能力與控制軟件功能
SIMOVERT MV具有很強的通信能力，可通過智能串行接口等通信模塊靈活地把變頻器接到相應的網上，其通信速率可達38.4kb/s，同時該變頻器的矢量控制方式可以精確地測定和控制電機電流的力矩分量和勵磁分量，具有調節參數的自動優化，自動故障顯示與報警，可以靈活設定和更改過程數據通道等特點。
3 傳動系統的設計與配置
密閉鼓風爐鼓風機中壓變頻調速系統主要由控制器，6kV中壓變頻器、雙電源控制柜、電動機及風機等組成，其組成示意圖如圖1所示。
圖1 密 閉 鼓 風 爐 變 頻 調 速 系 統 組 成 示 意 圖
其中控制器為美國英格索蘭公司Microcontroller Processor Module；變頻器為德國西門子公司產品，型號是6SE8018，1800kVA；電動機為西門子公司產品，型號為6kV，1300kW；風機為美國英格索蘭公司的空壓機。
3.1 HV－IGBTSIMOVERTMV全數字矢量變頻器主電路的組成
如圖2所示，該系統主電路變頻傳動變壓器為三繞組，二次為12相二極管整流輸出，可減少整流裝置產生的高次諧波對電網的影響，逆變部分為采用高壓IGBT的三電平逆變器。對于HV—IGBT器件，每次開通或關斷時的瞬變電流和瞬變電壓是可以完全控制的，因而它們可以獲得優良的輸出電壓特性，同時，其觸發電路所需要的元器件數量比GTO或IGCT的觸發電路要少得多，故其結構簡單緊湊，而且可靠性極高。

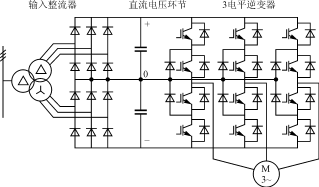

圖2 變頻器主電路組成
全數字化的SIMADYND控制系統可用作開環控制和閉環控制，采用了速度極快的全數字化32位信號處理器和多用、靈活的標準軟件。同時，功能齊全的保護系統不僅滿足了密閉鼓風爐風量隨工藝要求而及時調整的需要，也避免了不必要的跳閘，增進了過程控制效率（風機跳閘時，密閉鼓風爐將會造成風口灌渣）。
由于在進行SIMOVERTMV傳動系統開發之初，就考慮了電機的配套問題，因此，采用西門子H－compact和H－compactplus標準電機的SIMOVERTMV傳動系統，在技術上和經濟上都具有最佳的與上述電機配套的和協性。
3.2 雙電源控制
為了維護系統的穩定運行，該調速系統中設計了一套滿足自動切換的雙電源供電電路，確保了系統控制電路的穩定。
4 密閉鼓風爐鼓風機變頻調速系統的連接
英格索蘭控制器負責風機系統運行中的聯鎖與控制，將系統中電氣控制信號進行綜合和邏輯判斷，監控風機的運行狀況，對運行中出現的異常情況進行聲光報警（包括防喘振系統），同時，接受密閉鼓風爐中央控制室的指令，根據密閉鼓風爐工藝，利用變頻器進行加、減風量操作，控制和確保風機的安全可靠運行，滿足密閉鼓風爐工藝的要求。
5 密閉鼓風爐鼓風機變頻調速系統的應用效果
密閉鼓風爐鼓風機變頻調速系統一次投運成功，自2001年10月投運以來，使用情況良好，具有以下優點：
1）滿足了密閉鼓風爐的工藝要求，該控制系統的可靠性極高，滿足了鼓風爐冶煉過程中對風量和壓力的嚴格要求，為年產100kt粗鉛鋅提供了可靠的保證。
2）變頻電機的工作頻率一般在40～50Hz之間調整，節能效果明顯，每年可節約電費230多萬元。
3）轉速調節性能好，全數字化矢量控制系統使得風機動態響應好，靈敏度高，調速范圍寬。
4）系統穩定性能好，磁場定向控制方式可以達到與直流傳動系統相媲美的動態性能，能準確地推斷和調節轉矩電流分量和磁通電流分量，利用矢量控制方法，預先給定的轉矩可以準確地維護和限定。
5）英格索蘭控制器和變頻器可進行快速、準確通信，具有良好的適應性，因而操作簡單、可靠，提高了工作效率。
6 結語
本公司在這次技術改造中采用了一系列西門子新近推出的先進技術和裝置，系國內首次在英格索蘭風機上使用了變頻調速技術，很好地解決了變頻控制與風機控制之間相互通信聯絡的技術，使風機在生產中發揮了最佳效果，并取得了良好的經濟效益，因而在行業中具有推廣價值。
