1  引言

    近年來，隨著電力電子技術的不斷發展，高頻開關電源以其高效率、高性能、低重量、小體積，在以往使用線性電源的場合中也獲得日益廣泛的應用[1]。在一些工業場合（例如，在電力系統繼電器檢測中）需要提供交流、直流電壓源和電流源，而且要求調節范圍廣，紋波低。如果采用多臺功能單一電源設備，體積和重量都會增加很多，不經濟，也不能滿足工作的要求。因此研究開發多功能、寬范圍可調節的開關電源很有意義。

    本電源系統采用開關電源技術和數字控制方案，可以作交流電壓源、直流電壓源、交流電流源和直流電流源，作為電壓源輸出調節范圍為1～250V，作為電流源調節范圍為1～30A，工作頻率在0～400Hz。輸出可選擇。

2  主電路結構

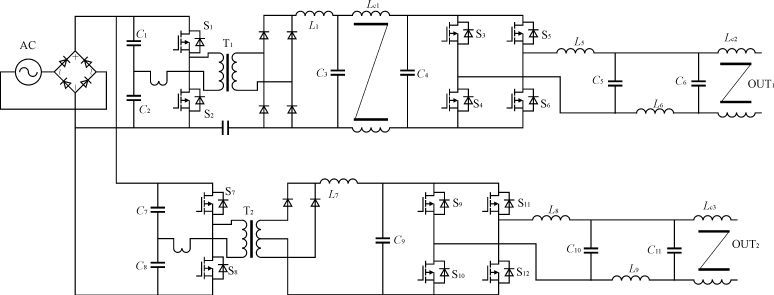

    電源主電路如圖1所示，分上下兩部分，上部分為電壓源部分，下部分為電流源部分，每部分采用兩級結構，交流輸入整流濾波后，先經過DC/DC變換，再通過逆變器輸出。其中DC/DC采用半橋電路用來提供穩定的直流母線電壓，并隔離輸入級和輸出級。逆變部分采用了常規全橋逆變電路，適合于較大功率的應用場合。輸出采用兩級LC濾波器濾除高頻紋波。Lc1、Lc2、Lc3是共模抑制器。電壓源前后級的高頻開關動作很容易引起兩級間的互相干擾，在母線電壓比較高的時候尤其明顯。因此在兩級之間串接共模抑制器Lc1，用來隔離其相互間干擾。Lc2,Lc3接在輸出端和負載之間的，作用和Lc1類似，用于抑制高頻共模分量通過負載。所不同的是電壓源前級DC/DC采用全橋整流，電流源采用全波整流。

圖 1  前 級 DC隔 離 電 源 與 逆 變 電 源

3  控制原理與結構

    對于DC/DC級的控制，本文采用SG3525控制芯片，簡單可靠，成本低。

    后級逆變器采用了雙極性SPWM控制，如圖2所示。通過高頻三角波和基準正弦波的比較得到控制開關管的PWM波形。正弦基準信號的頻率與輸出正弦波相同，其幅度的變化可以調制開關的占空比D。幅度調制比ma定義為[2]

     ma=Vsm/Vcm   （1）

圖2  三 角 波 與 逆 變 器 開 關 控 制 波 形

式中：Vsm是正弦基準信號峰值；

      Vcm是三角波的峰值。

    逆變輸出正弦電壓峰值Vom和直流母線電壓Vd的關系為

    Vom=ma×Vd，ma≤1（2）

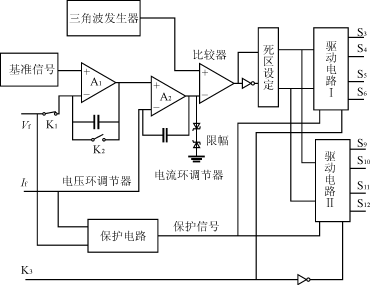

    圖3是具體控制原理。為消除輸出諧波，電路采用了電壓、電流雙環控制，其中，Vf為反饋電壓，If為反饋電流。電壓調節環的輸出作為電流環的比較基準，電流環輸出誤差信號與三角波信號比較得到SPWM信號。由IR2110芯片構成驅動電路,由此輸出相位互補的兩路SPWM信號分別驅動四個開關管。為防止上下橋臂直通，兩路SPWM信號之間必須設置死區。保護電路起到監控Vf、If的作用，如果幅值超出閾值，保護電路將關閉驅動信號。

圖3  逆 變 級 控 制 電 路

4  多功能輸出的實現

    在此電源系統中，電壓源和電流源的控制采用同一控制電路，通過繼電器切換到不同的工作模式。電壓源工作時，繼電器K1合，K2開（如圖3所示），采用電壓、電流雙環調節控制，基準信號為正弦信號，輸出交流電壓；基準為直流電平，輸出直流電壓。電流源工作時，K1開，K2合，電壓調節環變?yōu)楦S器，只通過電流環調節，基準為正弦信號，輸出交流電流；基準為直流電平，輸出直流電流。電壓源和電流源驅動信號切換是通過K3來實現的，在電壓源工作方式，關斷電流源的前級；在電流源工作方式，關斷電壓源的前級，這樣可以防止干擾，提高電路的可靠程度。以上的K1、K2、K3是由數控電路給出的。

5  占空比限制與輸出交流電壓的削頂

5．1  PI調節器輸出限幅的考慮

    由于所采用的專用驅動芯片IR2110是通過自舉供電方式來驅動橋臂上管的(如圖4所示)。所以，在上、下管驅動信號恒低或恒高時，給上管供電的自舉電容C1能量得不到補給。當電容上的能量放完后，上管關斷，就會出現此橋臂無驅動信號，無輸出的現象。尤其是直流電壓時，常有這一現象。

圖4  逆 變 級 驅 動 電 路

    在逆變器控制中，PI調節器輸出的幅度如果超過三角波的幅度，就會出現過調制的現象，此時，PWM驅動脈寬會過窄或過寬，還會使上述自舉電路工作不正常。因此，必須對占空比的最大值與最小值加以限制。

    具體方法是，可以在PI調節器的輸出端作一定的限幅（見圖3），使控制電路不出現過調制的情況，限制PWM的最大、最小占空比，使IR2110的自舉電容C1能及時充電。采用限幅的另一個好處是消除了由于IR2110自舉失敗導致的電路損壞，提高了可靠性。

5．2  輸出電壓不正常削頂?shù)南?/p>

    逆變器控制電路的限幅會使輸出波形削頂。但在交流輸出未達到限幅值之前，可能首先出現明顯的單邊削頂（例如在正半波的峰值處）。主要原因是三角波不對稱，存在直流偏置，在與PI調節輸出比較時，出現一邊被限幅，造成輸出單邊削頂現象。提高母線電壓，使實際需求的占空比變化范圍縮小，可以消除輸出削頂現象。

    但是，隨最大占空比的下降，調制比下降更快。這會降低母線電壓的利用率，導致逆變級的容量擴大。本文的電路用低偏壓、低噪聲精密運算放大器來產生三角波，同時采用糾偏方法消除直流偏置、確保三角波的對稱性，提高了母線電壓的利用率。

    為確保電路正常工作，同時輸出波形不削頂，在此電路中設定最大占空比為0.85，相應的最大調制比為0.7。

6  電流源母線電容的選取

    母線的電容值可以根據式（3）計算

       C=  （3）

式中：C是母線輸出電容；

      Vs是前級整流輸入電壓；

      D是其中一管導通的占空比；

      L是母線濾波電感

      n是原副邊繞組的匝比；

         ΔVc是輸出紋波電壓；

      f為前級工作頻率。

    但是逆變器輸入電流并不是真正的直流電流，除直流成分外，還含有雙倍于輸出頻率的交流分量和高頻分量。對電流源在輸出電流為最大時，這些高頻分量會很大，需要母線提供很大的高頻紋波電流，所以在盡量加大電解電容的同時，應多采用高頻性能優越的電容。不僅可以滿足后級高頻紋波電流的要求，同時也可以減小后級高頻分量對前級的影響。

7  電路實驗波形

    圖5是電壓源滿載下輸出200V交流有效值時的波形，波形THD<2％。圖6是電流源滿載下輸出30A交流有效值時的波形，波形THD<1％。

電 壓 ：100 V/格 ； 時 間 ：10 ms/格

圖5  電 壓 源200 V交 流 有 效 值 輸 出 波 形

電 流 ：50 A/格 ； 時 間 ：4 ms/格

圖6  電 流 源30 A交 流 有 效 值 輸 出 波 形

8  結語

    本文電壓源和電流源兩部分的逆變級控制共用同一控制電路，通過信號切換選擇電壓源或者電流源輸出。每一部分采用前級DC/DC隔離電源與橋式逆變電路相結合，改變基準信號可以使逆變器選擇輸出交流或直流。通過嚴格控制三角波的對稱性與合理確定調制比，能確保電路的正常工作和提高母線電壓的利用率。最后通過一臺試驗樣機驗證了以上的設計。
