O 引言
尋北儀在軍事和民用領域都有著廣泛應用，它可測出載體縱軸與真北的夾角，用于為車輛、船舶等載體提供方位基準。力矩電流發生器作為尋北儀的重要組成部分，地位極其重要，其作用是將計算機輸出的以數字量形式表示的方位和水平電流值轉換成模擬電流，分別輸入陀螺儀方位力矩器和水平力矩器，以產生找北力矩和阻尼力矩，使陀螺儀主軸跟蹤地理子午面的運動。
1 尋北儀微機控制系統

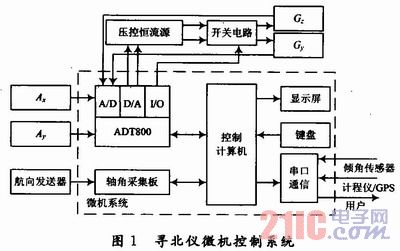

圖1給出了尋北儀微機控制系統的示意圖?？刂朴?jì)算機完成對主體儀器的檢測和控制，同時負責顯示、鍵盤等人機交互內容?？刂朴?jì)算機通過串口獲取傾角傳感器姿態、航向發送器航向、計程儀／GPS航速等信息，利用ADT800模塊的A／D部分采集2路加速度計Az、Ay以及水平信號器Ey、方位信號器Ez等信息，定時解算控制電流并通過串口向其他設備發送航向信息。計算機解算得到的控制電流為數字形式，通過ADT800模塊的D／A部分輸出代表電流大小的電壓信號，通過壓控恒流源轉換為電流輸出，輸入到主體儀器的陀螺力矩器中，使陀螺跟蹤地理坐標系。
2 力矩電流發生器硬件電路
2．1 總體結構

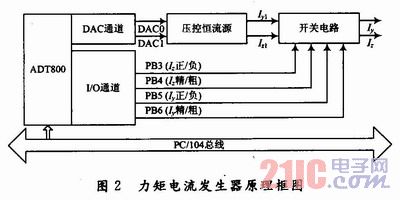

根據尋北儀總體要求，控制電流有兩路，其中一路控制方位、一路控制水平，輸出控制電流的最大值為80 mA，最小值為0．5 μA，電流精度要求優于O．5μA。如果不分檔，要滿足這樣大的范圍和高精度的要求，D／A轉換的分辨率應為1 LSB=O．5×10-3／80=1／160 000(小于1／217而大于1／218)，故需要18位的D／A轉換芯片，并要求有關電路具有百萬分之六的精度。為了降低對元器件的要求，將輸出電流分為2檔：取精電流的范圍為O～1．25 mA；而粗電流的范圍取為1．25～80 mA。分檔后對精電流精度的誤差要求為δ=O．5×10-3／1.25=O.000 4。若選取12位的D／A轉換芯片，其分辨率為1LSB=1／212=0．000 244，可見能滿足精度要求。為了進一步提高轉換精度，采用電壓控制的恒流源向負載(陀螺力矩器線圈)提供電流。由于電流是恒流源，故它不會受負載變化以及電源波動等因素影響，保證了轉換精度。D／A輸出的電壓信號由計算機根據修正回路控制模型補償各種尋北儀誤差后解算控制輸出。設計的力矩電流發生器原理框圖如圖2所示。
2．2 壓控恒流源

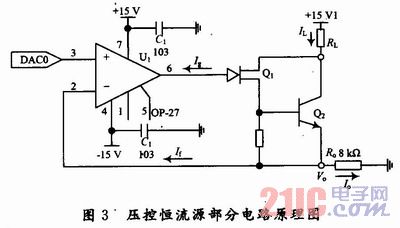

壓控恒流源由運算放大器、場效應管和晶體管等組成如圖3所示。恒流源輸出電流IL≈IO=UDACO／RO，與負載(陀螺力矩器線圈)電阻RL及電源電壓變化無關，而只受輸入電壓控制，起到壓控恒流作用。恒流源電路難點在于其精度的提高及實現，取決于元器件的選擇、印制板的設計編排、抗干擾措施的設計等因素。為此，運放采用低漂移、高精度的OP27，RO采用恒溫性好的精密電阻。因?yàn)槭欠謨蓹n進行轉換，故當進行精粗轉換時，只要改變基準電阻RO的數值即可，即在基準電阻RO上并聯電阻小電阻RO1將精電流轉換為粗電流輸出。
2．3 開關電路

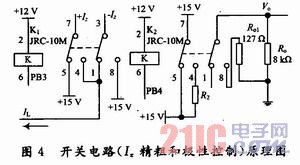

開關電路是力矩電流發生器電路的重要組成部分。恒流源只能輸出單方向的電流，用開關電路可以實現流人陀螺力矩器線圈的電流方向的改變；同時，恒流源的輸出電流分粗、精2檔，也要對其基準電阻進行切換。開關電路的理想程度將對系統性能產生較大的影響，特別是其不對稱性將造成系統零偏電流，為此要求開關電路有極高的響應速度，一般至少在μs量級。為了提高電流輸出精度采用高速繼電器JRC-10M控制輸出電流的粗、精檔和正、負極性的轉換，由計算機通過控制ADT800的數字I／O口實現。由于修正回路修正電流的變化周期長，繼電器的壽命可以滿足系統要求。開關電路部分原理圖如圖4所示。R2為限流電阻，起保護作用。RO，RO1分別為粗、精電流控制電阻。PB3(PB5)控制繼電器J1(J3)實現水平(方位)力矩器電流的極性控制，PB4(PB6)控制繼電器J2(J4)實現水平(方位)力矩器電流的精粗控制。
2．4 ADT800模塊應用
尋北儀中A／D、D／A、數字I／O功能的實現采用盛博公司的高速、高性能嵌入式數據采集和控制系統模塊ADT800，它具有24路TTL／CM-OS兼容的數字I／O口、4通道12位D／A輸出，完全可以滿足力矩電流發生器對D／A、數字I／O通道的要求，而且剩余通道還有利于系統的改進與升級。
系統中，ADT800數字I／O地址為ADT800_BA+9，與力矩電流發生器有關的各位定義如圖5所示。
利用ADT800模塊D／A通道中的DAC0(DAC1)通道輸出的電壓信號控制方位(水平)壓控恒流源電路，實現對方位軸(水平軸)的控制。
3 力矩電流發生器軟件設計
考慮到尋北儀的應用背景等因素，選擇DOS 6．22作為操作系統，并選用UCDOS6．O作為漢字平臺。選用C++語言和Borland C++3．1集成開發環境為程序開發語言和開發環境，采用面向數據流的分析和設計方法對軟件進行開發。采用多中斷和TSR技術增加軟件的實時性和多任務處理能力。

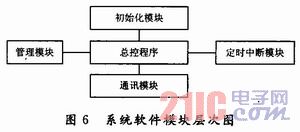

根據系統需求和模塊化的基本原則，將尋北儀軟件劃分為初始化模塊、管理模塊、定時中斷模塊和通訊模塊四大組成部分，如圖6所示。
與力矩電流發生器有關的軟件部分體現在初始化模塊和定時中斷模塊部分，包括ADT800的初始化、D／A控制和I／O控制。init_adt800()函數主要用于對ADT800模塊的初始化，包括A／D和D／A設置，初始化數字I／O口等。
定時中斷模塊根據處理得到的加速度計信號、計程儀／GPS航速信息、傾角傳感器姿態信息、鍵盤裝訂的參數、誤差補償量及系統所處的工作狀態等實時解算出陀螺控制電流，并向陀螺力矩器控制發送。

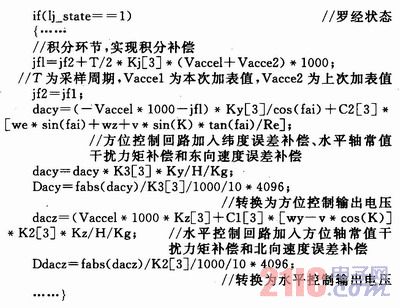

為了電流解算的方便，程序中定義了幾個數組：Kj[5]，Ky[5]，Kz[5]，C1[5]，C2[5]，K2[5]，K3[5]，分別用于存放狀態轉換積分系數、方位控制回路的狀態轉換系數、水平控制回路的狀態轉換系數、C1系數、C2系數、方位控制放大器放大系數、水平控制放大器放大系數。由于最終力矩電流是通過壓控恒流源來實現的，因、此電流的解算就是得出相應的控制電壓，解算程序如下(以羅經狀態為例)：
系統軟件除了完成上述的電流解算外，還要對工作狀態進行切換。根據加表采樣值和dacy、dacz的大小及正負，通過對ADT800_BA+9地址的置位／復位操作，實現力矩電流精粗和極性的控制，例如：
最后電流解算得到的對應控制電壓通過ADT800的D／A通道輸出給壓控恒流源，經V／I轉換后輸出至陀螺力矩器。實現D／A轉換的函數為：
例如，執行語句adt800_da_out(ADT800_BA，0，Ddacy)，即可實現向方位控制回路發送控制電壓，電壓值大小為Ddacy。
4 實驗

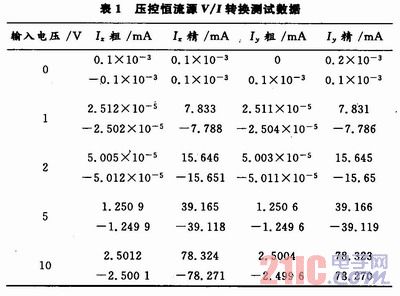

為了檢查力矩電流發生器所產生電流是否滿足精度性能要求，用Agilent E3620A直流穩壓電源輸入表1中所示的電壓，在壓控恒流源輸出電路的負載端接上7．8 Ω的精密電阻作為負載模擬電機繞組，同時通過控制極性控制繼電器和精粗控制繼電器，改變輸出電流的極性和精粗，用Agilent 34401A數字萬用表測試流經模擬負載的電流，所測結果如表1所示。
從表1所示的測試結果可以看出，針對尋北儀微機控制需要而設計的力矩電流發生器，其動態范圍較大，轉換精度優于0．5 μA，可廣泛應用于尋北儀、電控羅經等慣性導航系統中。
