1引言

　　眾所周知，要保證蓄電池的正常壽命，就必須給蓄電池提供其可接受且科學的充電電流，智能充電器就是在這種背景下發展起來的。而一臺智能電池" title="智能電池">智能電池充電器是否達到了設計指標，理論上可以用真實的二次電池來測試，但這種方法是一個冗長且很難操作的過程，在研究和生產中是不符合實際情況的，定電壓電子負載就可以很好地解決這個問題。

2定電壓電子負載的研制

2．1定電壓電子負載的原理

　　電子負載是利用大功率半導體器件吸收電源提供的電流，轉換成熱能，從而達到模擬負載的電源測試儀器" title="測試儀器">測試儀器。定電壓（CV）電子負載的工作原理如圖1所示。它將從電源吸收足夠的電流來控制其輸出電壓達到設定值，因而它可以模擬蓄電池的端電壓，可快速、準確地測試智能電池充電器的輸出特性，另外它也可使用于測試電源的限流特性。

(a)電子負載的原理（CV）(b)輸出特性

圖1電子負載的原理及輸出特性

2．2定電壓電子負載的研制

　　JTU—100型電子負載的原理圖如圖2所示，它最大可以吸收10A的電流，圖中V1、V2為調整管，Uref為可調基準源，1、2為輸出端，調節Uref的大小，不管負載如何變化，都可以在1、2端得到設定的電壓。

圖2JTU－100型電子負載的原理圖

3智能電池充電器的性能測試研究

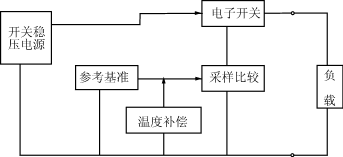

　　圖3是開發的一種智能電池充電器的原理框圖，它滿足12VVRLA蓄電池在循環使用條件下的充電要求，設計指標為：

圖3智能電池充電器的原理框圖

　?。?）當Ub≤14.2V時，恒流充電，充電電流為2A。

　　（2）當Ub>14.2V時，充電電流隨電池電壓的升高而線性減小。

　?。?）當Ub≥15.5時，以10mA左右的電流給蓄電池充電，用以補償蓄電池自放電的電流。

　?。?）充電閾值" title="閾值">閾值電壓溫度補償" title="溫度補償">溫度補償系數為－23mV/℃(12VVRLA蓄電池)

測試步驟如下：

　?、俳oJTU—100型電子負載接上電源，并將輸出調整到13.5V。

　?、诎磮D4接線。

　?、巯却蜷_電子負載的開關，再打開智能電池充電器的開關，電流表顯示為2A，電壓表顯示為13.5V。

　?、苤饾u增加電子負載的輸出電壓，當電壓大于14.2V時，輸出電流逐漸減小，當電子負載的輸出電壓升至15.5V時，電流降至10mA左右。

　　⑤逐漸減小電子負載的輸出電壓，電流表的讀數線性增加，當輸出電壓小于14.2V時,電流表的讀數增至2A并維持不變。

　?、逓榱藴y(cè)出充電閾值電壓的溫度補償是否達到設計指標，將智能電池充電器的溫度傳感器放到恒溫箱中，測出該溫度下的充電曲線。測量結果如圖5所示。

4結論

　　電子負載的出現將會促進電源技術的進一步發展，定電壓電子負載是人們研制智能化電池充電器不可缺少的測試儀器。

圖4電池充電器測試接線圖

圖5幾種溫度下的充電曲線
