摘 要： 建立短波天波傳播衰減預測的計算模型，為保障短波通信電路的可靠性提供參考依據，建立的方法主要依據ITU-R P.533-7。首先進行傳播路徑的判別，進而進行頻率預測，最后建立傳播衰減計算模型并與文獻結果進行比對，兩者有較好的一致性。頻率預測部分摒棄了ITU-R P.533-7中的全球預測方法，采用了對我國來說較為準確的亞大方法。
關鍵詞：傳播路徑；頻率預測；衰減計算
天波是指經電離層反射而傳播的波，亦稱電離層波。電離層是太陽輻射構成的，一年四季乃至每時每刻太陽照射的強弱都在變化，因此各地電離層的情況各有所異。電離層的電離條件不斷變化，使通過天波傳播的短波信道并不穩定，它實質上是一種時變的色散信道。短波信道的路徑衰耗、時延散布、大氣噪聲和干擾等均隨時間、地點、季節、晝夜以及頻率的不同而不斷地變化。因此，在短波通信中，為了保障通信可靠性，有必要對每一個具體的通信電路進行天波頻率及傳播衰減的預測。本文就是在ITU-R P.533-7推薦建議的基礎上建立了短波天波傳播衰減的計算模型，并將計算結果與參考文獻比對后進行了軟件仿真實現。
1 天波傳播路徑的判別
短波天波主要靠電離層的反射進行遠距離的傳播，電離層是分層的，其范圍大約從地球表面上空50 km處一直延伸到2 000 km左右，按照電子濃度的分布情況，電離層通常分3層，由下向上分別稱為D層、E層和F層。白天，F(xiàn)層還可細分為F1層和F2層，F(xiàn)2層位于地面上空220 km以上，對短波通信起主要作用。短波天波傳播路徑主要依靠E層及F2層的反射來確定。

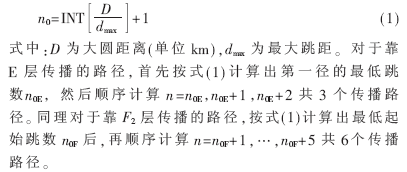

在短波通信的收發點位置確定以后，依靠E層及F2層反射的最少跳數由式(1)確定。
2 傳播路徑上各反射點的頻率預測
欲建立可靠的短波通信，不能在短波頻段內任意選擇一個頻率。在給定距離和方向的路徑上，在一定時間內短波通信只能用一個有限的頻帶，對于長時間的短波通信電路，通常需要幾種頻率以便在不同的時間內供選用。當考慮了最主要的影響天波傳播的傳播條件后，可以對短波通信的工作頻率加以預測。由于天波傳播條件隨太陽黑子數目的多少而變化，因此可以把太陽黑子數作為短波傳播的重要變化因素，以確定太陽黑子最大值及最小值條件下經E層和F2層傳播的“極限頻率曲線”。極限頻率曲線表示了經E層和F2層反射的頻率在一天中24小時的變化曲線，用這些曲線可以確定正常傳播條件下的最高可用工作頻帶(即MUF)。工作頻率的選擇一般應不高于MUF，當依靠F2層反射時，最佳工作頻率選擇為0.85MUF，當依靠E層反射時，最佳工作頻率選擇為MUF，這是由于E層比較穩定。
2.1 Ｅ層最大可用頻率預測

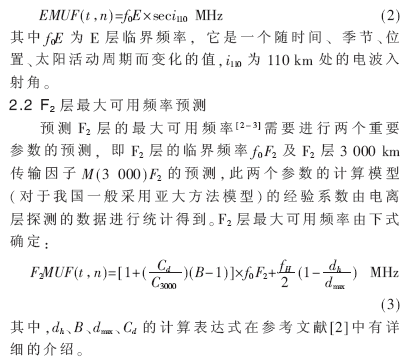

Ｅ層最大可用頻率按參考文獻[1]提供的計算方法進行預測，其計算公式如下：
2.3 E層最大截止頻率預測
為了判斷是依靠E層還是F2層傳播，需進行Ｅ層最大截止頻率的計算，當工作頻率小于Ｅ層最大截止頻率時，認為該頻率因被E層截止而不存在F2層傳播模式，Ｅ層最大截止頻率的計算公式為：
3 天波傳播衰減的計算方法
3.1 任意一條傳播路徑接收點場強計算
如果認為短波系統是閉合傳輸系統，由發射機輸出開始，到接收機輸入結束，則線路總損耗為自由空間損耗、電離層損耗、地面反射損耗、高于MUF損耗、極區損耗及其他損耗構成。
(1)任意一條短波天波傳播路徑損耗計算表達式為：
4 結果比對
為了驗證模型計算的準確度，將本文的天波傳播衰減計算軟件與參考文獻[4]中提供的結果進行了比對。由于參考文獻[4]中沒有各路徑的合成場強及總衰減的的數據，因此主要對計算過程中的主要數據進行比較，計算過程中各參數計算結果的一致性，如頻率、各路徑損耗計算結果的吻合，完全可以保障兩者最終衰減計算結果的一致性。

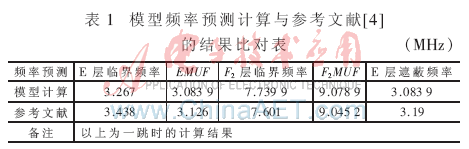

參考文獻[4]中列舉的一條具體電路：發射點經緯度（112.78，35.08），接收點經緯度（113.99，33.08），時間為2004年5月11時，收發射天線增益3.373 7 dB，發射功率10 kW，工作頻率選擇7 MHz，太陽黑子數量40。模型計算與文獻比對的結果如表1所示。

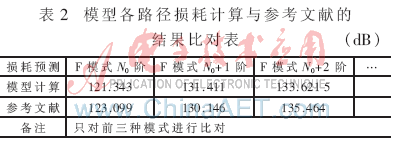

由于工作頻率7 MHz大于E層的遮蔽頻率，所以電波穿透E層，依靠F2電離層來進行反射，故只對F2層各模式的損耗進行計算，模型計算與文獻比對的結果如表2所示。
本文利用參考文獻[2]建議標準對7 000 km以內的短波天波傳播衰減建立了計算模型,模型仿真結果與參考文獻[2]的計算結果較為一致。天波計算過程表明，頻率預測的準確度與電離層探測歸納的經驗系數有著很大的關系。另外，本文計算的衰減是相對于自由空間的衰減，如欲計算基本傳輸損耗，還要加上自由空間的損耗。
參考文獻
[1] Rec.ITU-R P.1239 ITU-R REFERENCE IONOSPHERIC CHARACTERISTICS.
[2] Rec.ITU-R P.533-7 HF propagation prediction method.
[3] 孫憲儒.亞大地區F2電離層預測方法[J].通信學報，1987,11(6):37-45.
[4] 郵電部北京設計院.電信工程設計手冊－短波通信[M].北京：人民郵電出版社，1991.
