MPS發布高效率高集成AC-DC新產品

支持新國標GB20943-2025能耗管理標準
2025-09-17
來源:MPS
關鍵詞: MPS ACDC

支持新國標GB20943-2025能耗管理標準

內置第三代半導體的新材料應用設計


日前,MPS芯源系統近期發布了兩款新產品:NovoOne開關MPXG2100系列和PFC穩壓器MPG44100系列,旨在為快速發展的快速充電市場、工業系統和消費電子產品提供高集成度、高性能和經濟高效的解決方案。

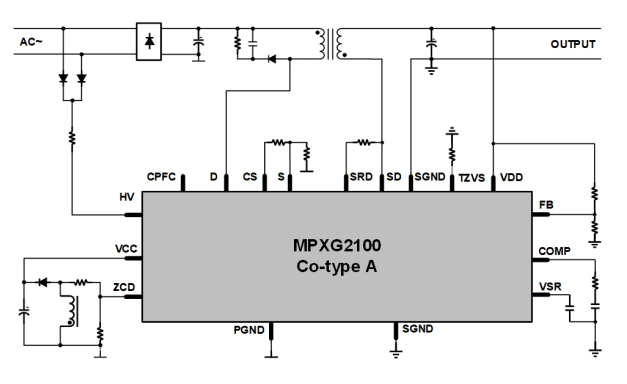

a) 單極反激-MPXG2100全集成方案

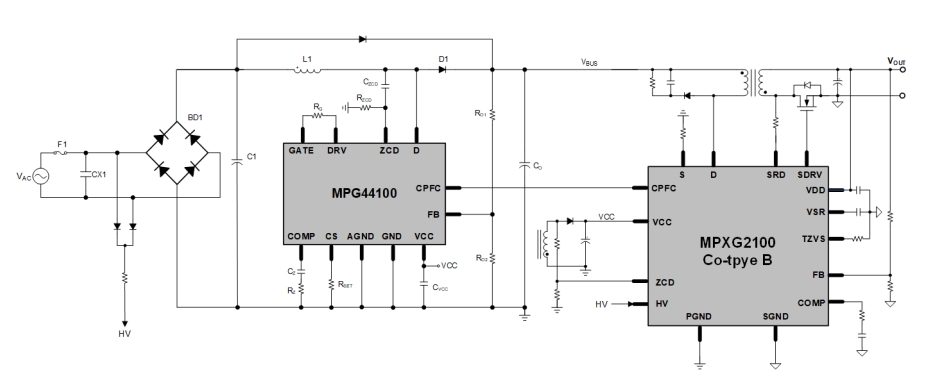

b) 功率因數校正+反激-MPG44100+MPXG2100方案


NovoOne開關是極高集成度零電壓開通反激式穩壓器。它將初級反激控制器、氮化鎵功率管、隔離電路、同步整流控制器和同步整流硅管,零電壓開通控制集成在一個芯片上,使其成為一種超高集成度的解決方案。NovoOne系列采用無需額外電路的零電壓開通控制,顯著降低空載待機功耗,和大幅提升滿載和輕載效率, 同時縮短市場投放時間和減少物料清單成本。

對于需要功率因數校正電路的電源,MPG44100與MPXG2100相結合的方案重新定義了大功率系統的高集成度和高效率。這種新方案可以滿足所有嚴格的全球能源標準,最大限度地降低系統復雜性,并大幅削減物料清單總成本。

該方案適用于高端PD適配器、筆記本電源、電動工具充電器、TV電源、音響電源、服務器輔助電源等多種應用場景。

產品優勢一:行業領先的效率

功率因數校正調節器MPG44100采用無損電流采樣,集成氮化鎵器件。而反激調節器MPXG2100采用自適應零電壓開通控制,集成氮化鎵器件。對于140W通用PD電源設計,具備高效率的性能優勢:

· 90Vac時效率>93%

· 230Vac時效率>95%

· 90Vac下的滿載效率和熱性能與PFC+AHB反激式解決方案相似

產品優勢二:極低的待機功耗

· 通用輸入下,單極MPXG2100解決方案<20mW

· 通用輸入下,MPG44100+MPXG2100解決方案<50mW

產品優勢三:超高集成度

· 功率因數校正調節器MPG44100將700V GaN HEMT、功率因數校正控制器,電流采樣組合在一個緊湊的芯片中。

· 反激調節器MPXG2100集成700V氮化鎵器件、SRZVS反激控制器、隔離、同步整流控制、100V 硅管。



封裝展示

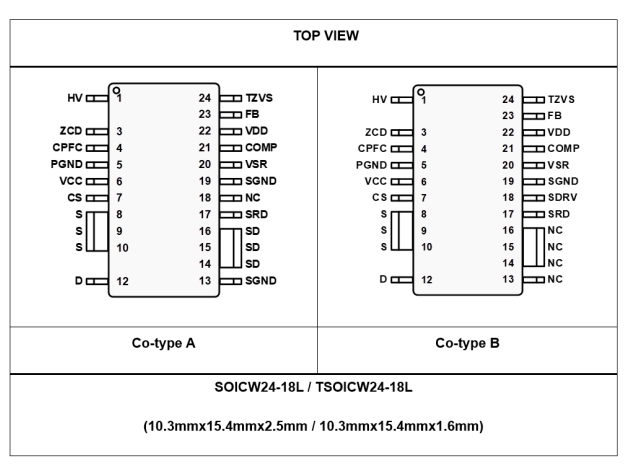

· MPXG2100采用TSOICW24-18L/ SOICW24-18L封裝

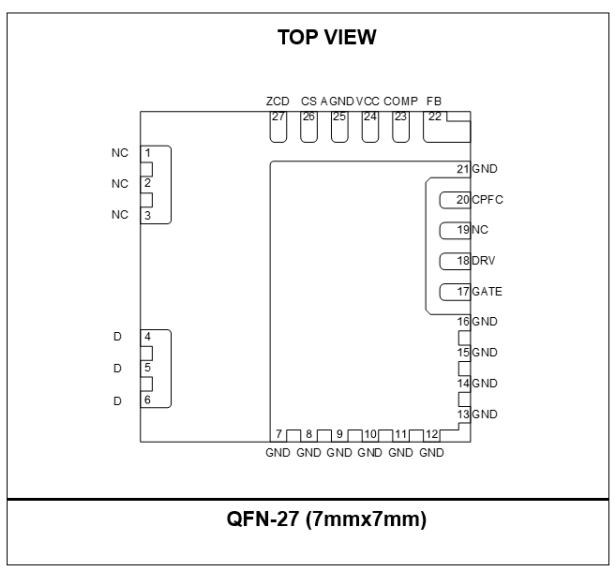

· MPG44100采用QFN-27 (7mmx7mm) 封裝




技術資源

MPS可為客戶提供MPXG2100系列和MPG44100系列的產品數據手冊、計算文檔、標準評估演示板(可搭配PD小板做可調電壓PD電源)等豐富的技術資源支持,如您感興趣,歡迎前往此處獲取技術支持。
